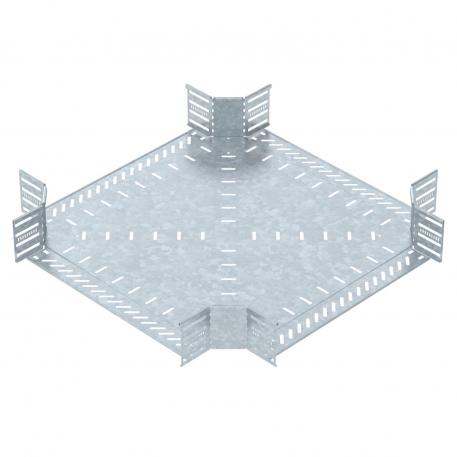

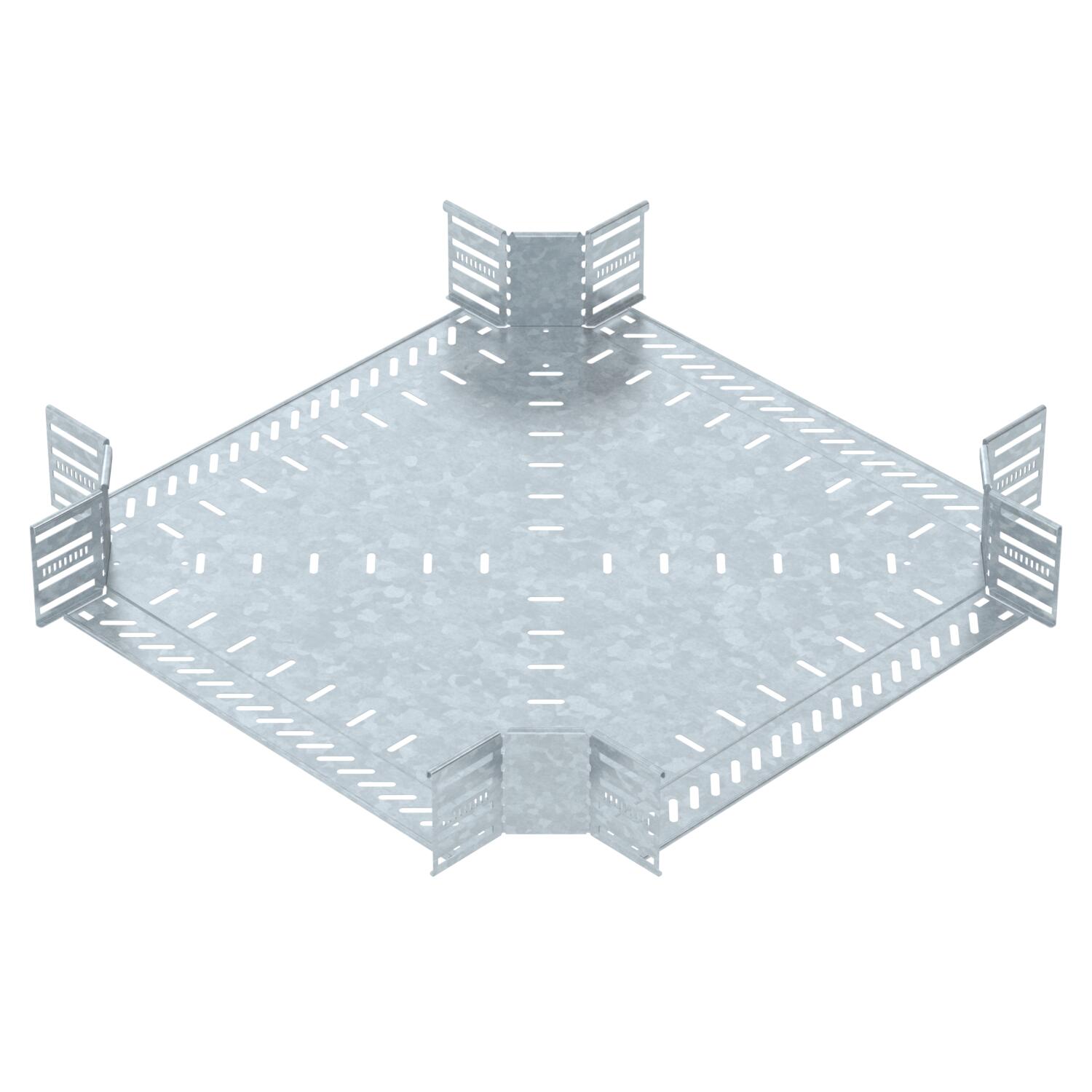

Cruzeta 110 FT

Ref. 7027461 | EAN 4012197339562

Ref. / Tipo

Largura

Descrição do produto

Descrição do produto

Cruzeta para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Indicado para áreas interiores e exteriores. O material de fixação terá que ser encomendado em separado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Cor	zinco

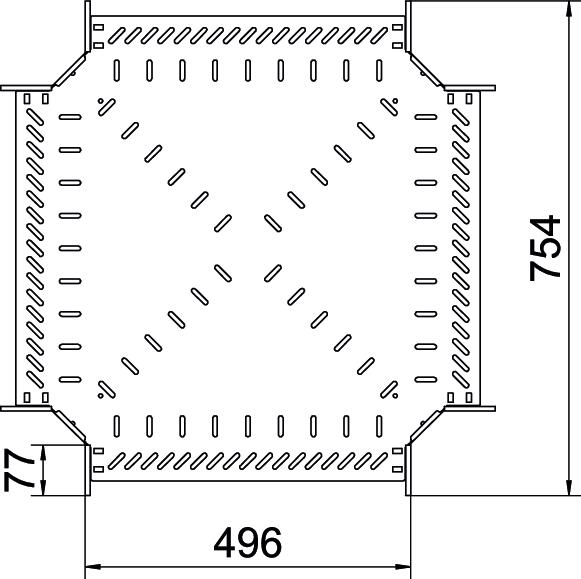

Dimensão	110x500
Espessura da base	1 mm
Espessura da travessa	1,25 mm
Espessura das chapas	1 mm
Funktionsgaranti	não
Gama de temperaturas de aplicação máx.	120 °C
Gama de temperaturas de aplicação mín.	-20 °C

Largura	500 mm
Material	Aço
Medida B	500 mm
Número recomendado de parafusos	48 St.
Representação de orifícios NATO	não
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado/fixado
Versão conector	União integrada
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Largura	Ref.	Quantidade	Qte. minima fornec.
RK 110 FT	100 mm	7027451	Unidade	1 Unidade
RK 120 FT	200 mm	7027453	Unidade	1 Unidade
RK 130 FT	300 mm	7027455	Unidade	1 Unidade
RK 140 FT	400 mm	7027457	Unidade	1 Unidade
RK 150 FT	500 mm	7027461	Unidade	1 Unidade
RK 160 FT	600 mm	7027463	Unidade	1 Unidade

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

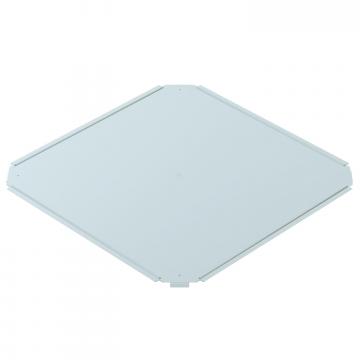

Tampa para cruzeta DD	RKD 500 DD	7027848	Unidade	1 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Grampo duplo para montagem de encaixe A2	DOP A2	6035998	Unidade	1 Unidade
Parafuso de cabeça boleada com porca combinada F	FRSB 6x12 F	6406122	Unidade	100 Unidade
