Cruzeta 110 FS
Ref. 7027357 | EAN 4012197338909
- Descrição do produto
-

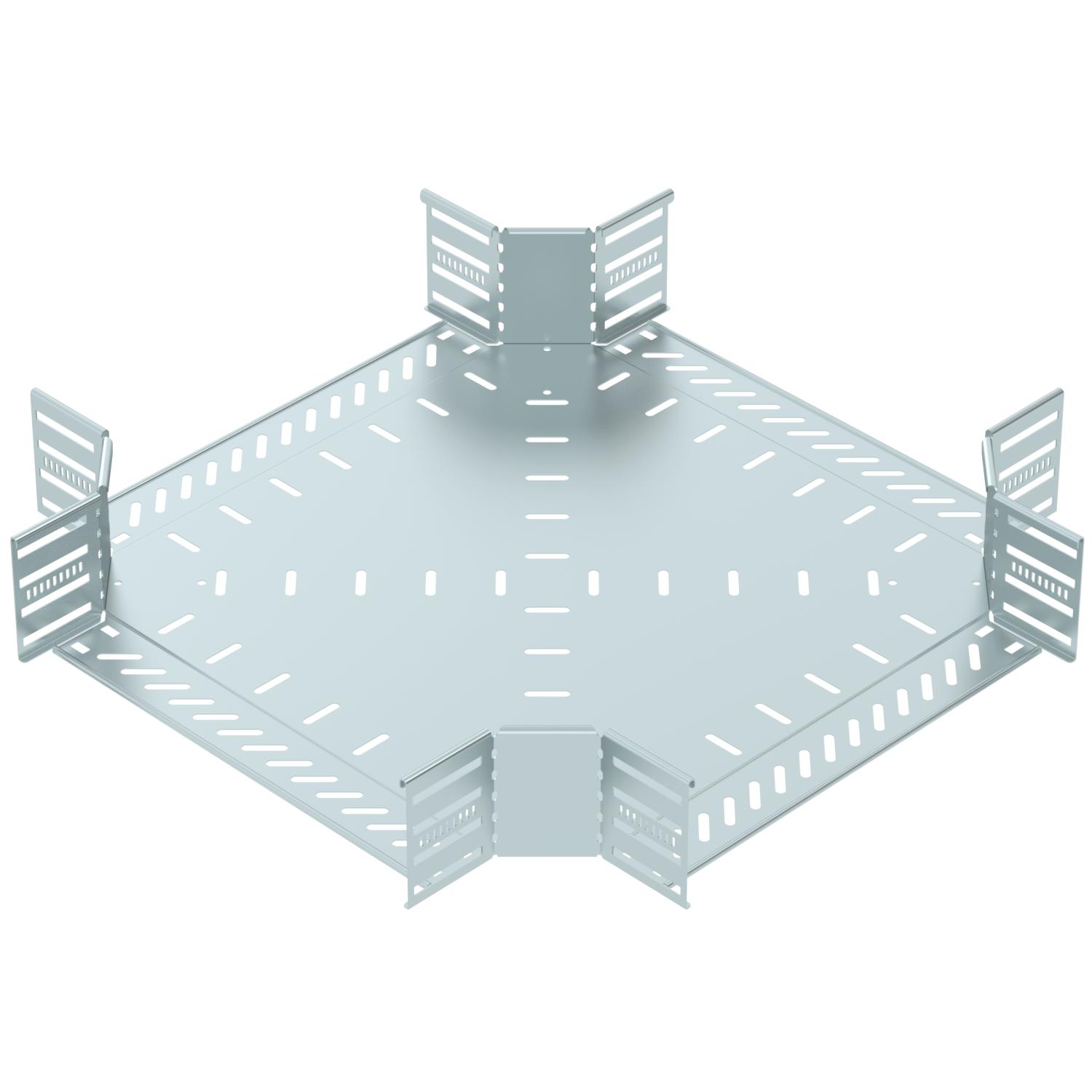

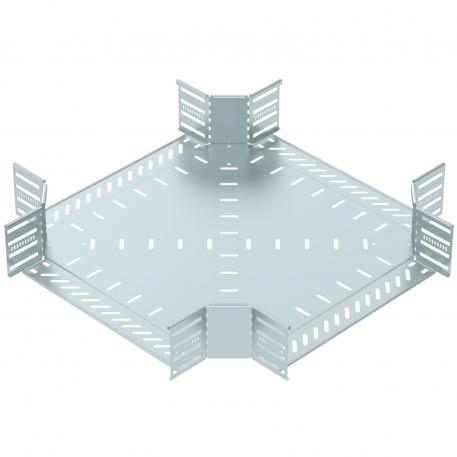

Descrição do produtoCruzeta para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 110 mm. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.
-
- Dados técnicos
-
Dados técnicos

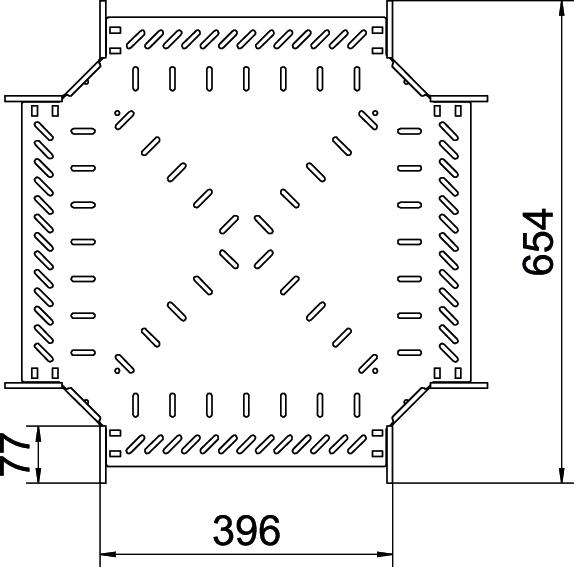

Aço inoxidável, decapado não Altura 110 mm Cor zinco Dimensão 110x400 Espessura da base 1 mm Espessura da travessa 1,25 mm Espessura das chapas 1 mm Funktionsgaranti não Gama de temperaturas de aplicação máx. 120 °C Gama de temperaturas de aplicação mín. -20 °C Largura 400 mm Material Aço Medida B 400 mm Medida R 50 mm Número recomendado de parafusos 44 St. Representação de orifícios NATO não Superfície galvanizado pelo método Sendzimir Tipo de conector sistema de caminhos de cabos aparafusado/fixado Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

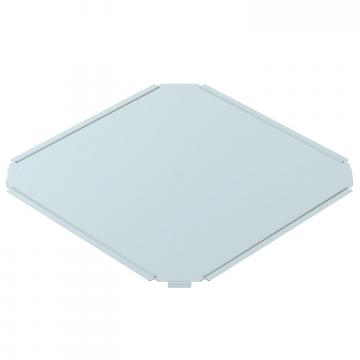

Tampa para cruzeta FS
RKD 400 FS 7027806 1 Unidade Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Grampo duplo para montagem de encaixe A2
DOP A2 6035998 1 Unidade - Downloads
-
Ficha técnica RK 140 FS / 7027357 , 0.23MB , pdfDeclaração de conformidade UE RK 140 FS / 7027357 , 0.18MB , pdfREACH Declaração de conformidade RK 140 FS / 7027357 , 0.12MB , pdfRoHS Declaração de conformidade RK 140 FS / 7027357 , 0.13MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.02MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdfInstruções de montagem Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdf
