Consola mural AW 55 FT
Ref. 6418651 | EAN 4012196205097
- Descrição do produto
-

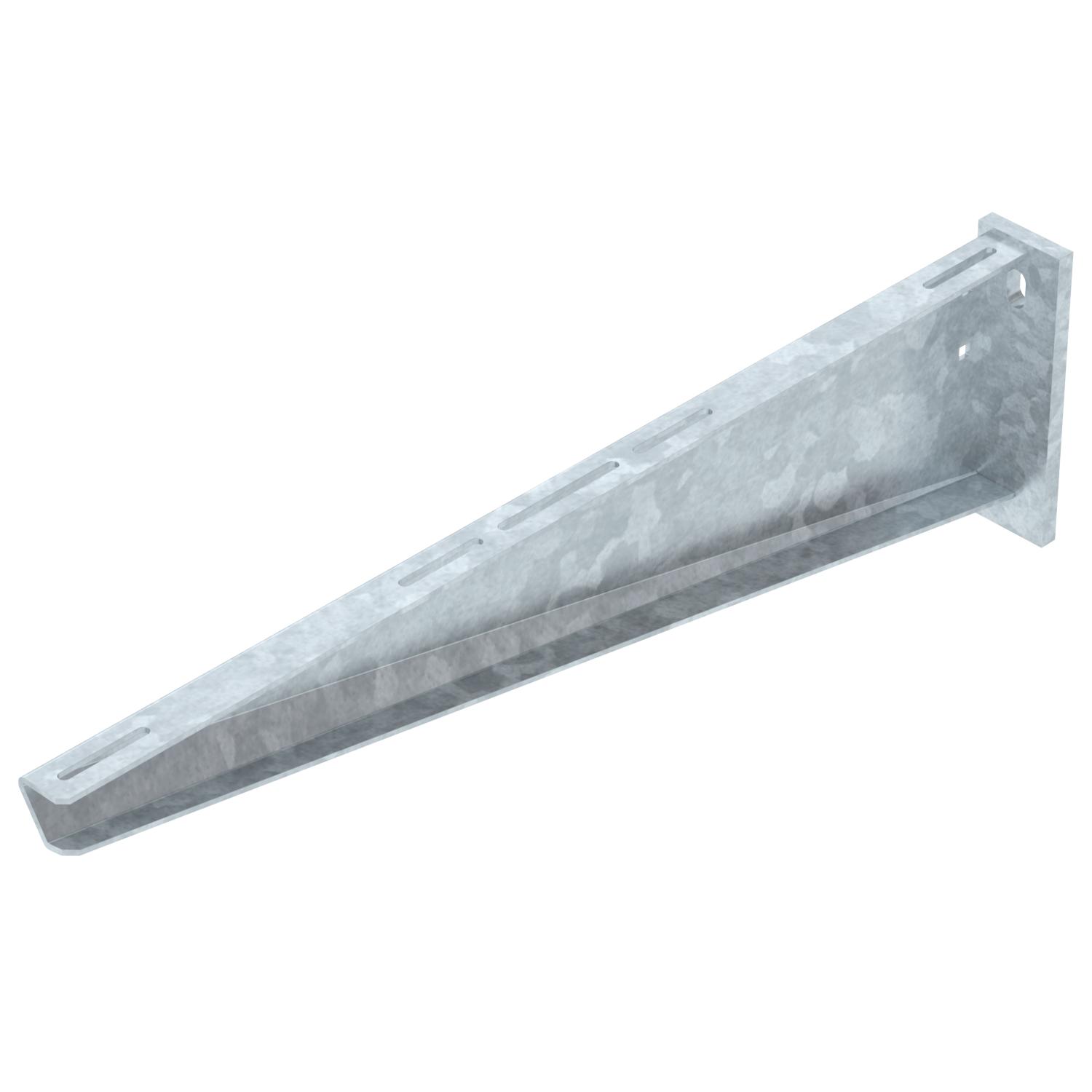

Descrição do produtoConsola para grandes cargas com cabeça soldada.
-
- Dados técnicos
-
Dados técnicos

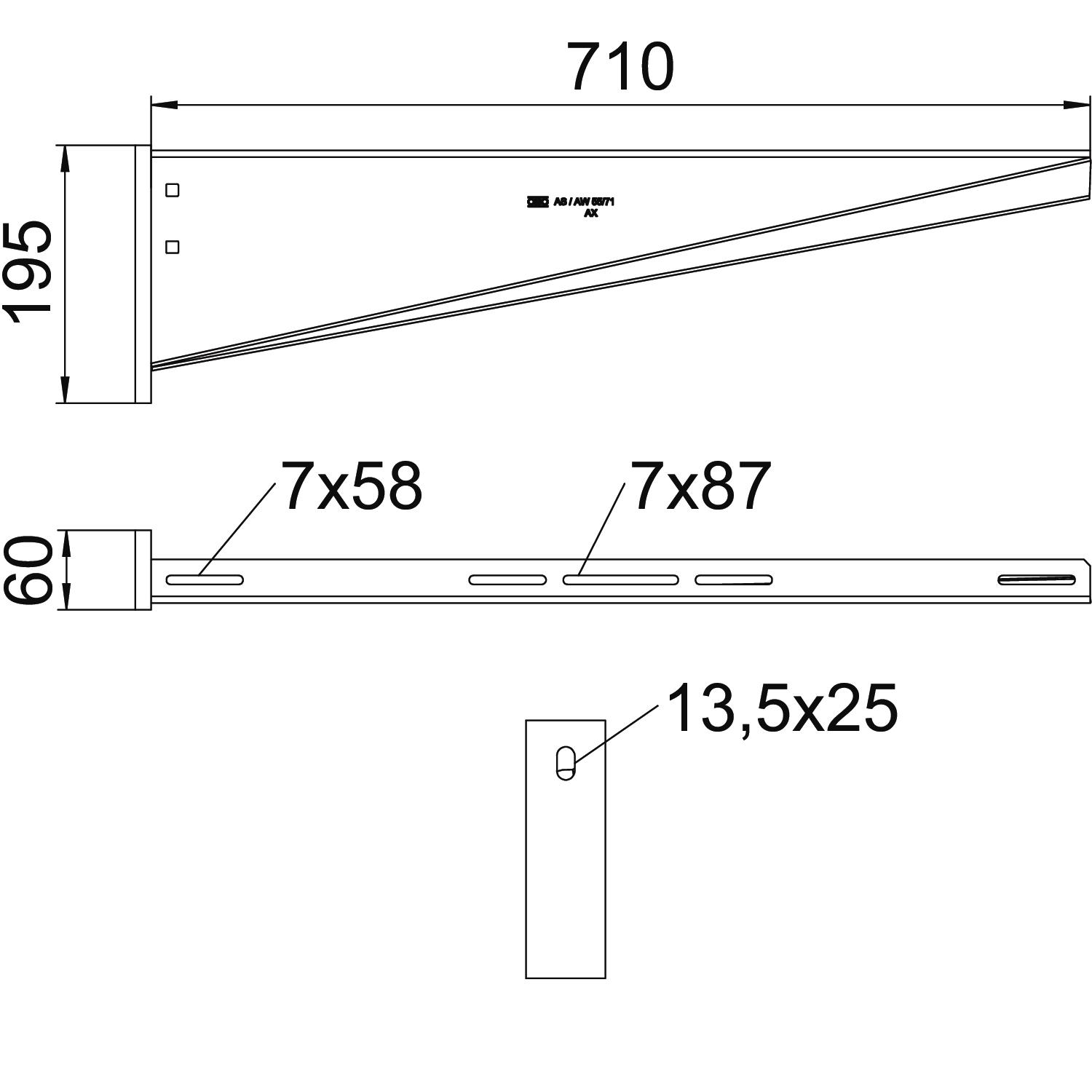

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 195 mm Comprimento 60 mm Conexiune la ecran date 13,5 mm Cor zinco Dimensão B710mm F em kN 5,5 kN Funktionsgaranti não Largura 710 mm Material Aço Medida A 60 mm Medida B 710 mm Medida H 195 mm Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 55
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
Ficha técnica AW 55 71 FT / 6418651 , 0.23MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE AW 55 71 FT / 6418651 , 0.13MB , pdfDeclaração Ambiental de Produto (DAP) AW 55 71 FT / 6418651 , 1.48MB , pdfDeclaração de conformidade do Reino Unido AW 55 71 FT / 6418651 , 0.09MB , pdfREACH Declaração de conformidade AW 55 71 FT / 6418651 , 0.12MB , pdfRoHS Declaração de conformidade AW 55 71 FT / 6418651 , 0.12MB , pdfInstruções de montagem Instruções de montagem, sistemas de perfis U , 1.76MB , pdfInstruções de montagem General information on the mounting , 2.65MB , pdf
