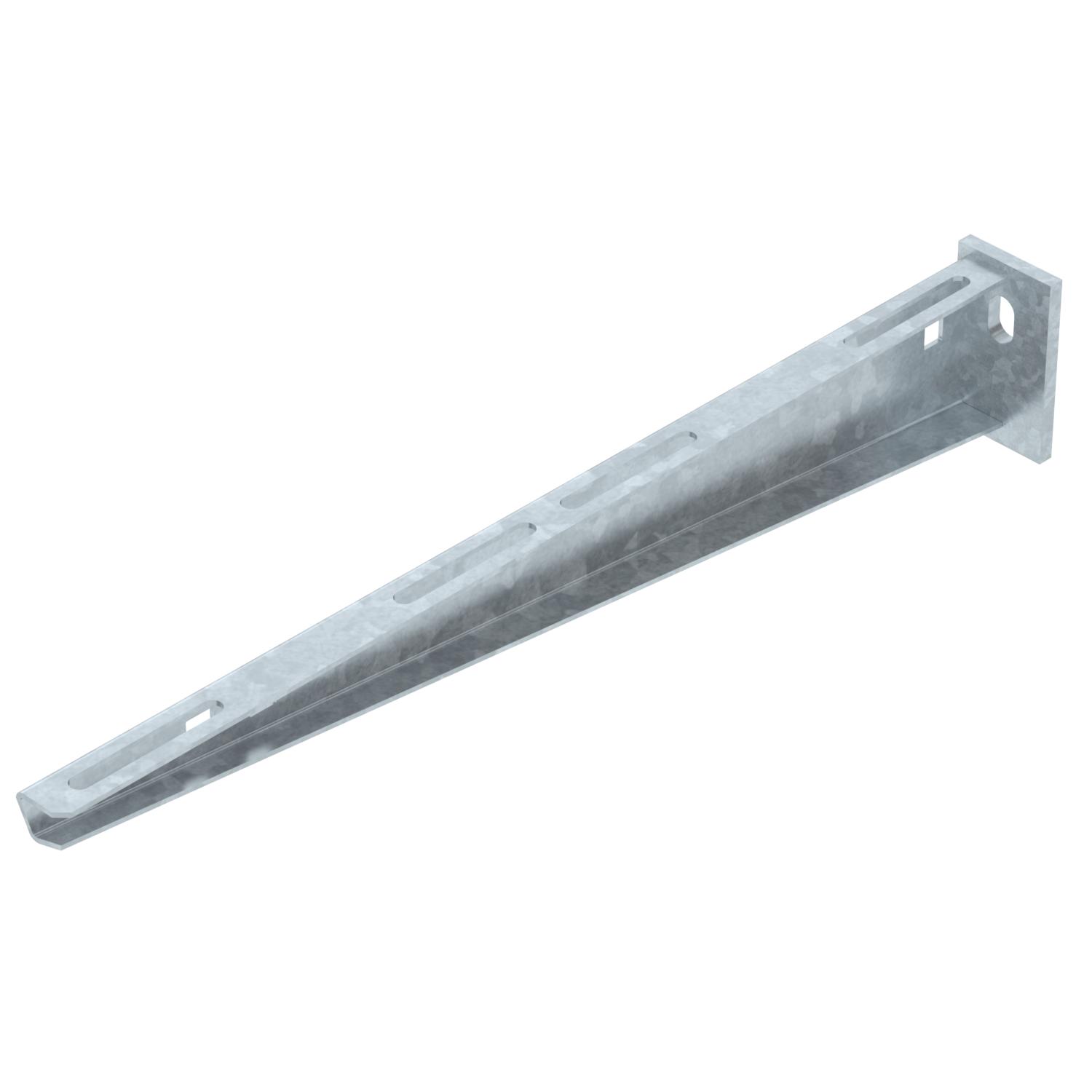

Consola mural AW 15 FT
Ref. 6420745 | EAN 4012196207312
- Descrição do produto
-
Descrição do produtoConsola para parede e para pendural - cargas ligeiras.
-
- Dados técnicos
-
Dados técnicos

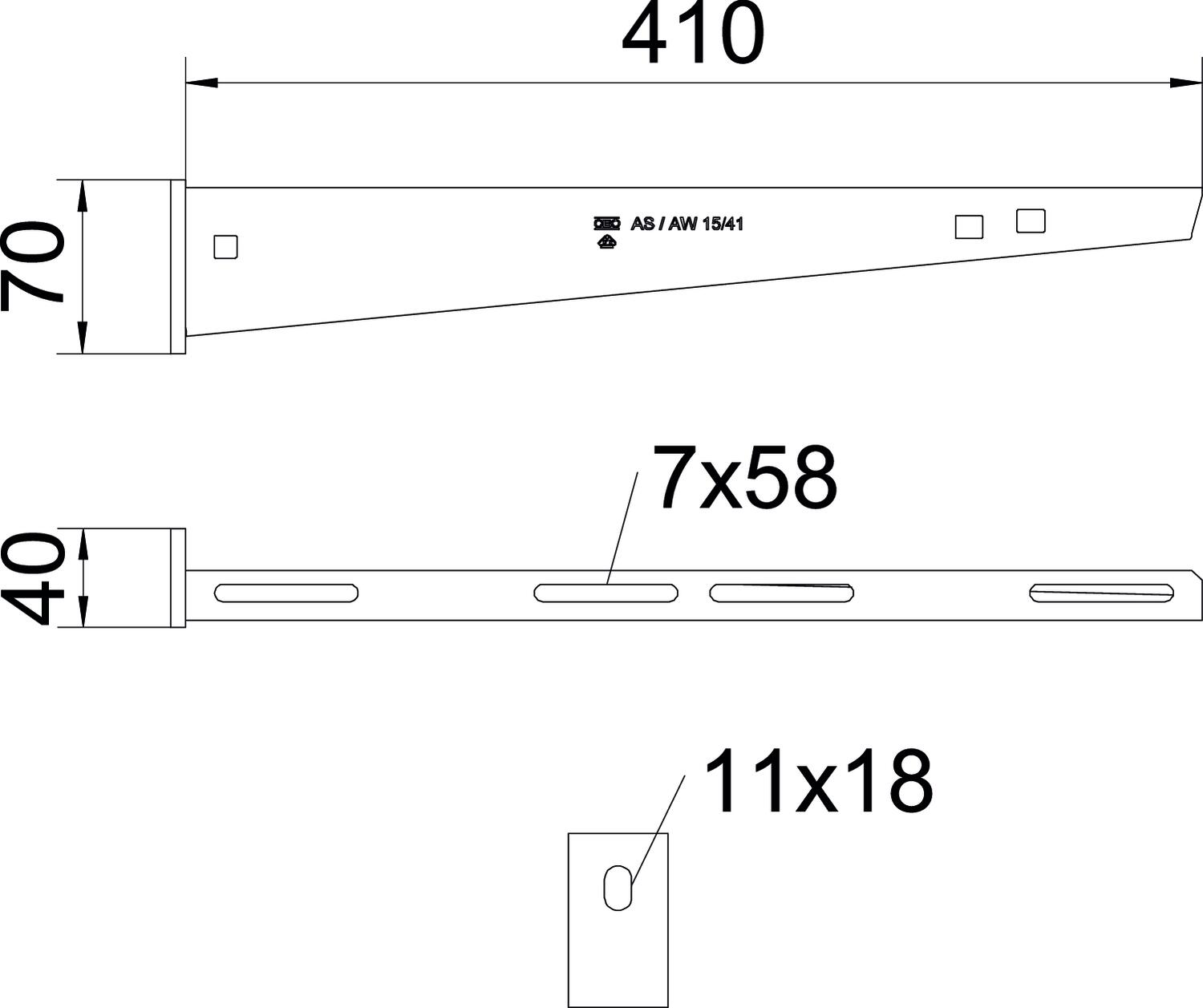

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 70 mm Altura 2,75 in Artigo EPD sim Comprimento 40 mm Conexiune la ecran date 11 mm Cor zinco Dimensão B410mm F em kN 1,5 kN Funktionsgaranti sim Largura 410 mm Largura 16 in Maß W 410 mm Material Aço Medida A 40 mm Medida B 410 mm Medida H 70 mm Pegada de CO₂ (GWP) do berço ao portão 1,2792 kg CO₂e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
