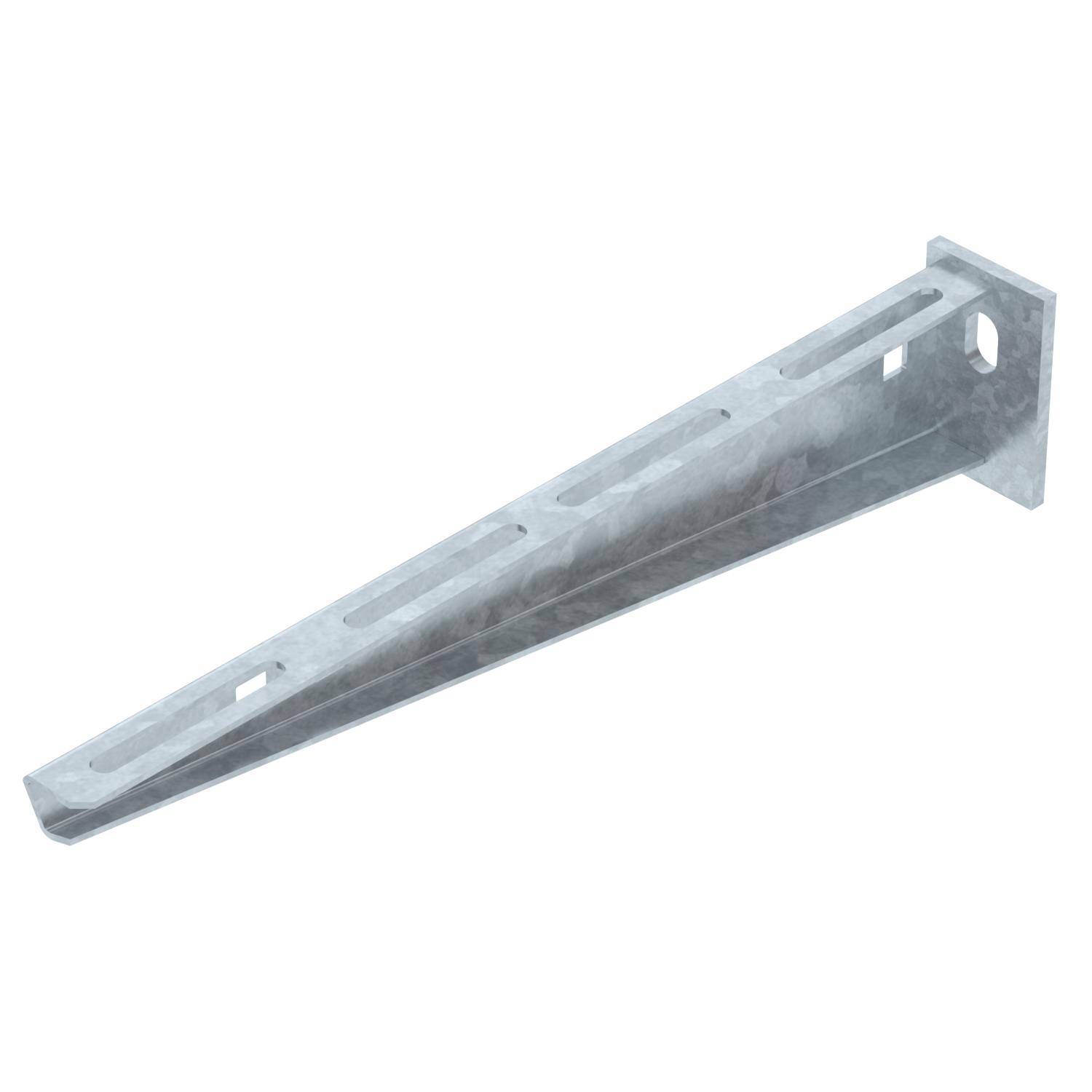

Consola mural AW 15 FT
Ref. 6420710 | EAN 4012196207251
- Descrição do produto
-
Descrição do produtoConsola para parede e para pendural - cargas ligeiras.
-
- Dados técnicos
-
Dados técnicos

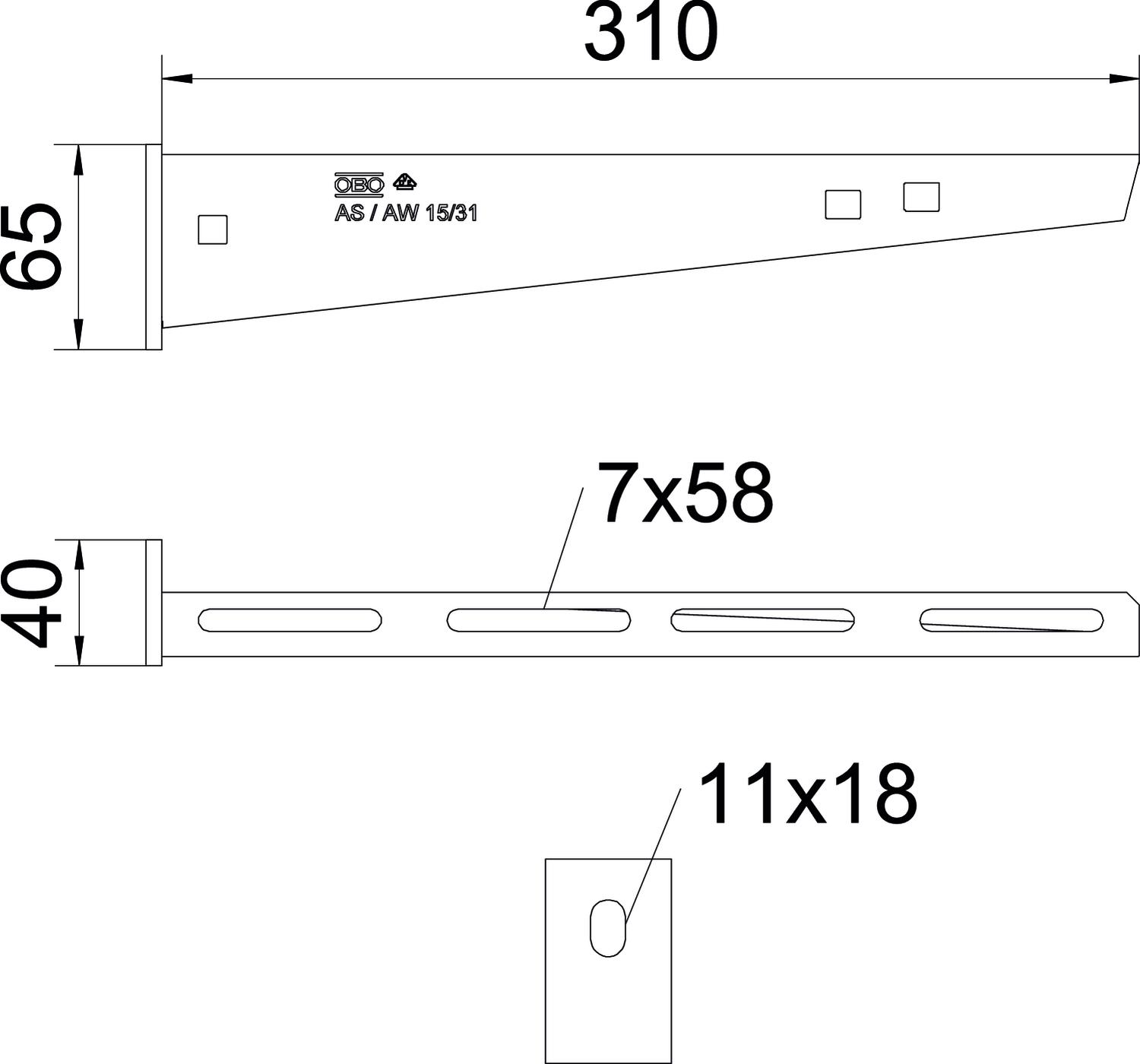

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 65 mm Altura 2,56 in Artigo EPD sim Comprimento 40 mm Conexiune la ecran date 11 mm Cor zinco Dimensão B310mm F em kN 1,5 kN Funktionsgaranti sim Largura 310 mm Largura 12 in Maß W 310 mm Material Aço Medida A 40 mm Medida B 310 mm Medida H 65 mm Pegada de CO₂ (GWP) do berço ao portão 0,9623 kg CO₂e / 1 Peça Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos
Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
