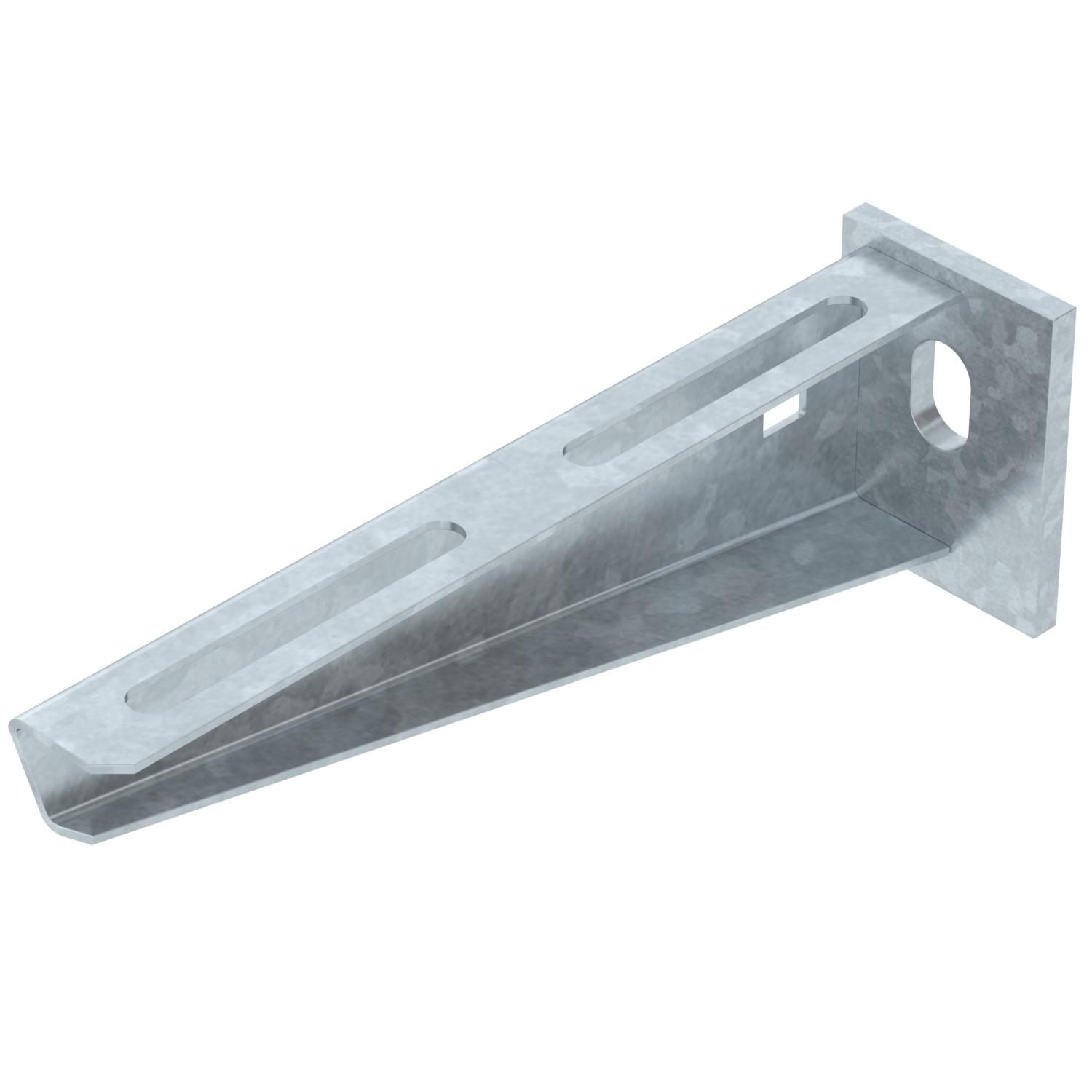

Consola mural AW 15 FT
Ref. 6420664 | EAN 4012196207138
- Descrição do produto
-
Descrição do produtoConsola para parede e para pendural - cargas ligeiras.
-
- Dados técnicos
-
Dados técnicos

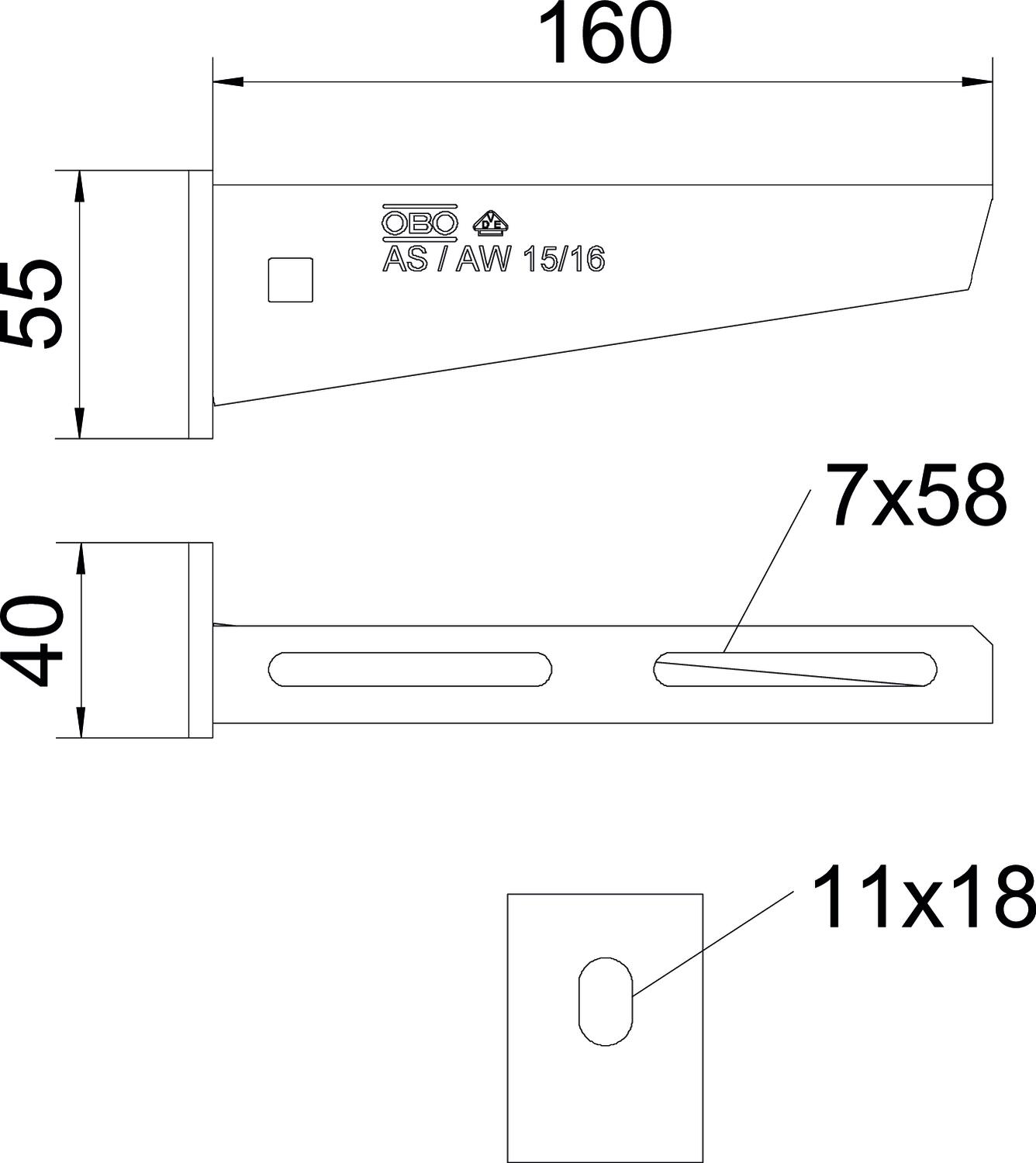

Aço inoxidável, decapado não Alcance do ângulo máx. 90 mm Alcance do ângulo mín. 90 mm Altura 2,17 in Altura 55 mm Artigo EPD sim Comprimento 40 mm Conexiune la ecran date 11 mm Cor zinco Dimensão B160mm F em kN 1,5 kN Funktionsgaranti sim Largura 160 mm Largura 6 in Maß W 160 mm Material Aço Medida A 40 mm Medida B 160 mm Medida H 55 mm Superfície Galvanizado por imersão a quente após maquinação Versão Consola para parede e suporte Dados técnicos

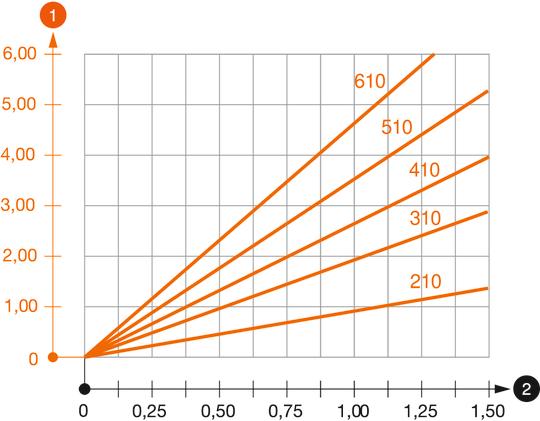

Diagrama de cargas da consola AW 15
-
Deflexão da ponta da consola com a carga máxima admissível das consolas
-
Carga permitida da consola em kN, sem carga humana
-
Curva de carga com comprimento da consola em mm
-
- Todos os tipos
-
Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.
Parafuso de cabeça boleada com porca combinada F
FRSB 6x12 F 6406122 100 Unidade - Downloads
-
