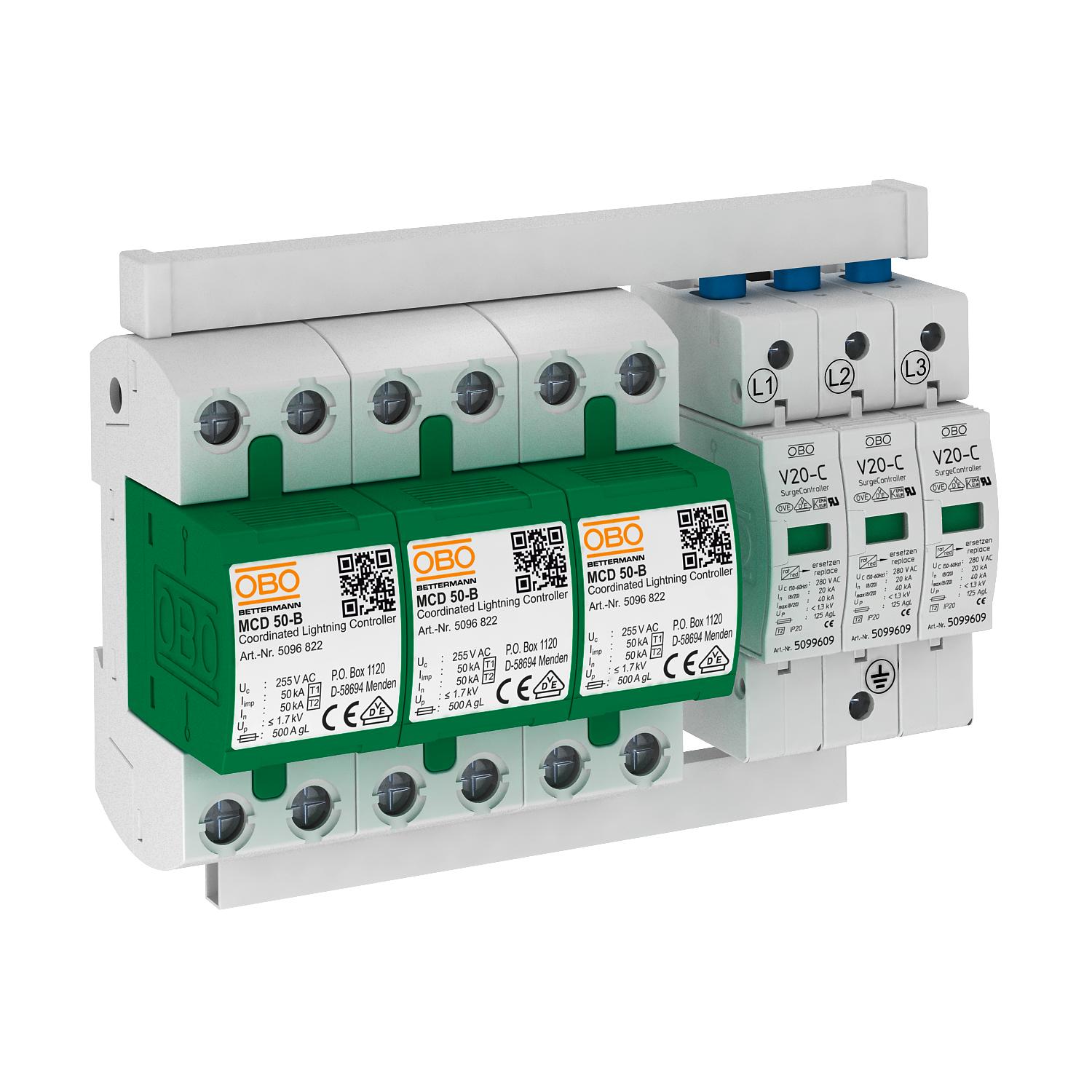

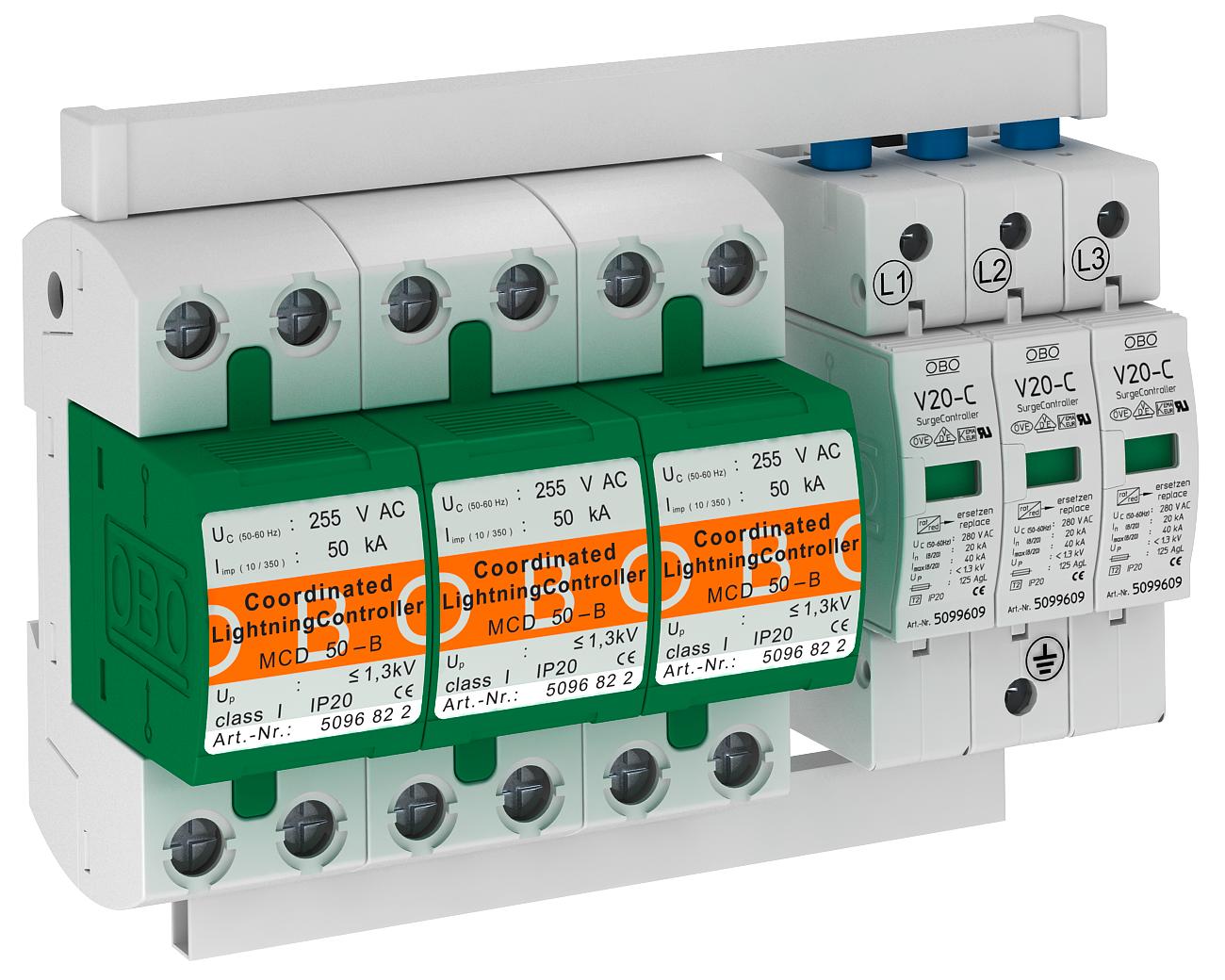

Conjunto de proteção MCD + V20, 3 polos
Ref. 5089754 | EAN 4012195405528
- Descrição do produto
-
Descrição do produtoConjunto de proteção, combinação de descarregadores de corrente de raio e de sobretensões tipo 1+2
• Para a ligação equipotencial de proteção contra descargas atmosféricas conforme a VDE 0185-305 (IEC 62305)
• Capacidade de descarga de correntes de raio 50 kA (10/350) por polo
• Descarregador, de encaixe, incluindo pontes e abraçadeiras de ligação identificadas
• Descarregador encapsulado, sem emissão de faíscas, para aplicação em quadros de distribuição
Aplicação: sistemas de telecomunicações móveis e instalações industriais com exigências especiais.
-
- Dados técnicos
-
Dados técnicos
Capacidade de extinção de "follow current" (eff) [N-PE] 25 kA Classificação segundo EN 61643-11 Tipo 1+2 Classificação segundo IEC 61643-1 classe I+II Configuração de rede TN-C Corrente de impulso de raio (10/350 μs) 50 kA Corrente de impulso de raio (10/350) [total] 100 kA Dimensão 255V Fluxo de ar não Fusível máx. a montante 125 A Grau de proteção IP20 Intensidade nominal de descarga (8/20 µs) 50 kA LPZ 0→2 Número de polos 3 Potência de dissipação (8/20 µs) [total] 100 kA Potência de dissipação máxima (8/20 μs) 100 kA Proteção máxima da rede elétrica contra sobretensões 125 Resistência a curto-circuito 25 kA Resistência a curto-circuito com proteção máx. contra sobretensões na rede elétrica 25 kA Secção transversal do condutor rígida (de um fio/vários fios) máx. 50 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 10 mm² Sinalização à distância não Sinalização no aparelho ótico Temperatura operacional máx. 85 °C Temperatura operacional mín. -40 °C Tempo de resposta <25 ns Tensão continua máxima CA 255 V Tensão máxima de funcionamento (L-N) 255 V Tensão nominal CA (50 / 60 Hz) 230 V Versão 3 polos; 255V Versão do polo 3 - Todos os tipos
- Downloads
-
Ficha técnica PS3-B+C TNC / 5089754 , 0.29MB , pdfNotas explicativas Guia para proteção contra descargas atmosféricas , 2.10MB , pdfCatálogo Überspannungsschutz , 28.42MB , pdfAuxiliar de seleção Proteção contra sobretensões simplificada - Guia de seleção TBS , 2.00MB , pdfAuxiliar de seleção Guia de seleção de proteção contra sobretensões , 2.00MB , pdfNão estão disponíveis quaisquer memórias descritivas para este produto
