Caminho de cabos tipo escada para grandes vãos WKLG 160 FT 6000 | 200 | 2 | não

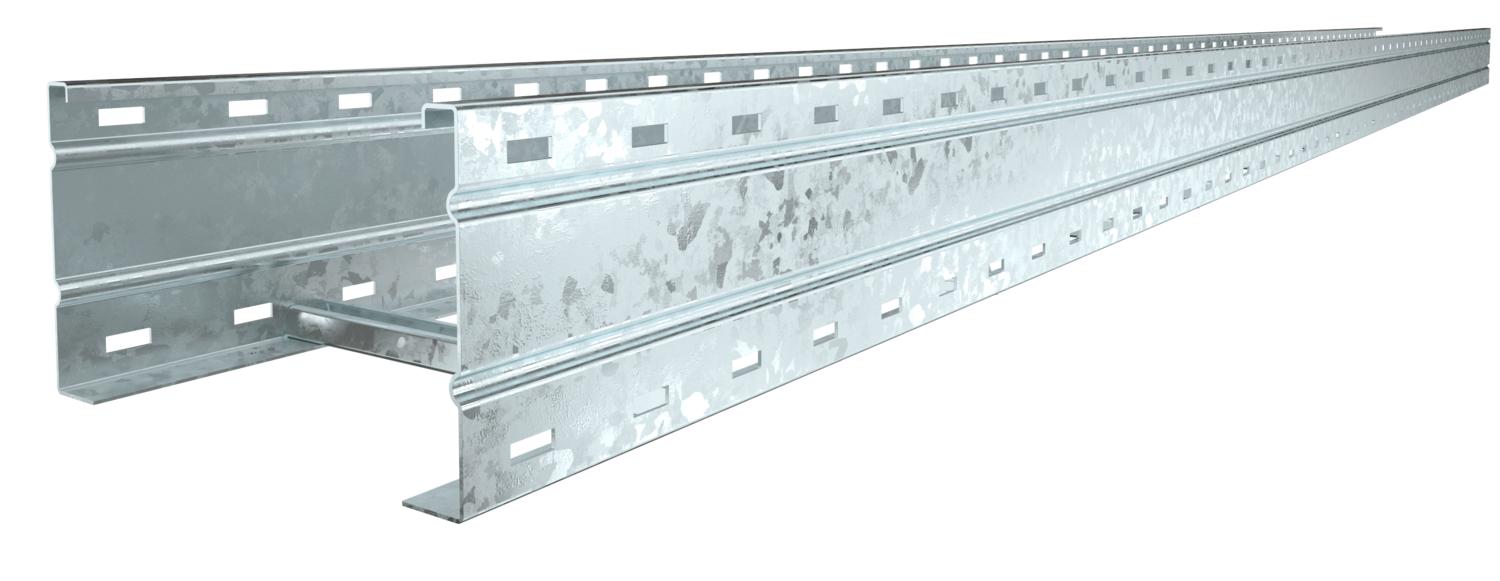

Caminho de cabos tipo escada para grandes vãos WKLG 160 FT

Ref. 6227120 | EAN 4012196169399

Ref. / Tipo

Comprimento	6000 mm

Largura

Espessura da travessa	2 mm

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminhos de cabos tipo escada para grandes vãos com aba perfurada de 160 mm. Fixação de cabos e condutas com abraçadeira BSS tipo 2056.
Atenuação da blindagem magnética sem tampa 10 dB, com tampa 15 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	160 mm
Comprimento	6000 mm
Cor	zinco
Dimensão	160x200x6000
Dimensão	160 x 200
Dimensão de ranhura degrau	16,50
Distância de apoio de 3,0m	2,9 kN/m
Distância de apoio de 3,5m	2,59 kN/m
Distância de apoio de 4,0m	2,3 kN/m
Distância de apoio de 4,5m	2,04 kN/m
Distância de apoio de 5,0m	1,8 kN/m
Distância de apoio de 6,0m	1,4 kN/m
Distância de apoio de 7,0m	1 kN/m

Distância de apoio de 8,0m	0,7 kN/m
Espessura da travessa	2 mm
Funktionsgaranti	não
Largura	200 mm
Material	Aço
Medida B	200 mm
Medida L	6000 mm
Pegada de CO₂ (GWP) do berço ao portão	17,0604 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	28200 mm²
Secção transversal útil	282 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Versão dos degraus	Perfil não perfurado
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos tipo escada para grandes cargas tipo WKLG 160

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura da travessa	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
WKLG 1620 FT	6000 mm	200 mm	2 mm	não	6227120	m	6 m
WKLG 1630 FT	6000 mm	300 mm	2 mm	não	6227139	m	6 m
WKLG 1640 FT	6000 mm	400 mm	2 mm	não	6227147	m	6 m
WKLG 1650 FT	6000 mm	500 mm	2 mm	não	6227155	m	6 m
WKLG 1660 FT	6000 mm	600 mm	2 mm	não	6227163	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FT	WRVL 160 FT	6227716	Unidade	2 Unidade
Ângulo 90º 160 FT	WLB 90 162 FT	6229425	Unidade	1 Unidade
Tampa com ferrolho DD	WDRL 1116 20 DD	6227600	m	3 m
Separador 110 DD	TSG 110 DD	6062335	m	3 m
