Caminho de cabos SKS-Magic® 85 FT 3050 | 100 | 85 | 1,5 | não | zinco | Aço | Galvanizado por imersão a quente após maquinação

Caminho de cabos SKS-Magic® 85 FT

Ref. 6059549 | EAN 4012195833086

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	85 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

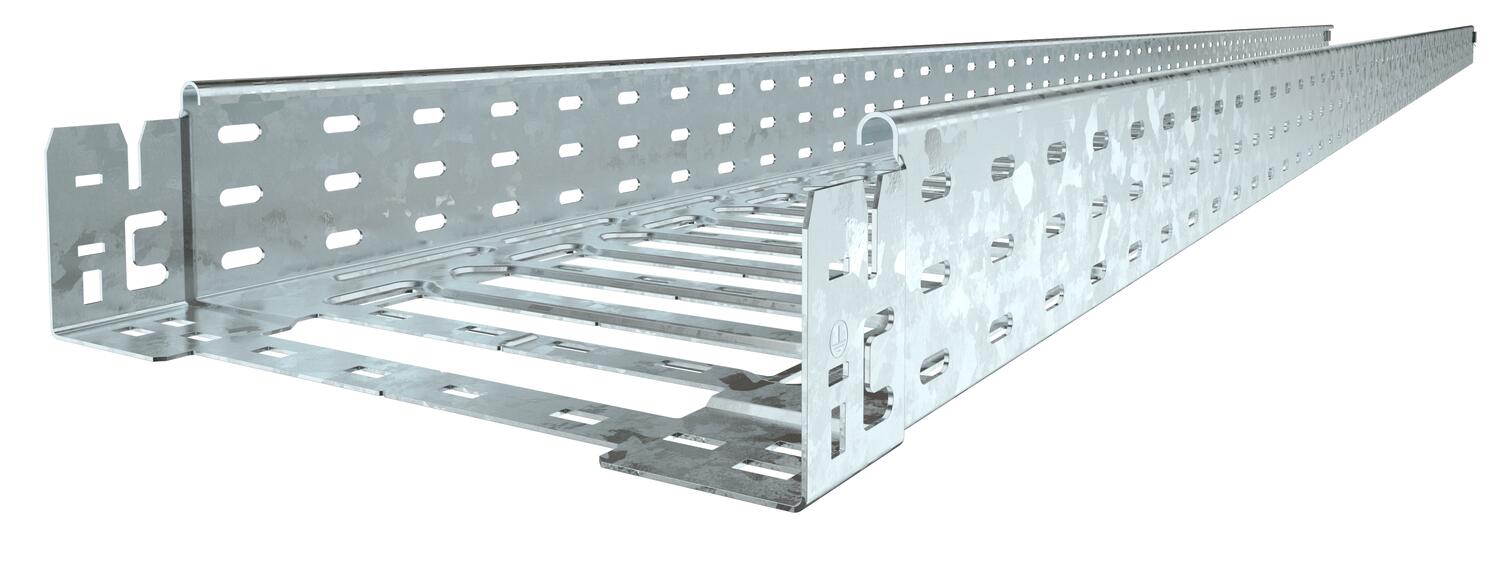

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	85 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Comprimento	3050 mm
Cor	zinco
Dimensão	85x100x3050
Distância de apoio de 1,5m	3,4 kN/m
Distância de apoio de 2,0m	2,7 kN/m
Distância de apoio de 2,5m	2,07 kN/m
Distância de apoio de 3,0m	1,5 kN/m
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Largura	100 mm
Material	Aço
Medida B	100 mm
Medida L	30 mm
Medida y	62 mm
Pegada de CO₂ (GWP) do berço ao portão	7,7139 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	8300 mm²
Secção transversal útil	83 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKSM 85

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSM 810 FT	3050 mm	100 mm	85 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059549	m	3 m
SKSM 820 FT	3050 mm	200 mm	85 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059553	m	3 m
SKSM 830 FT	3050 mm	300 mm	85 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059555	m	3 m
SKSM 840 FT	3050 mm	400 mm	85 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059557	m	3 m
SKSM 850 FT	3050 mm	500 mm	85 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059559	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

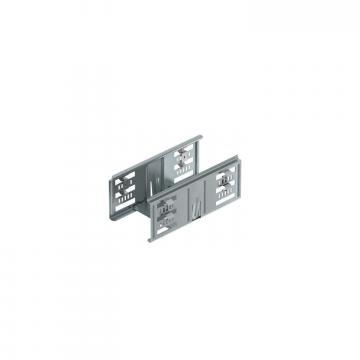

Conjunto de união rápida Magic DD	KTSMV 810 DD	6069024	Unidade	1 Unidade
Tampa com ferrolho FT	DRL 100 FT	6051340	m	3 m

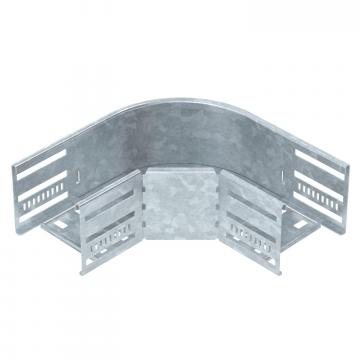

Ângulo 90º 85 FT	RB 90 810 FT	6036712	Unidade	1 Unidade

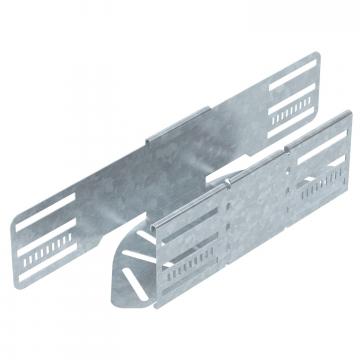

Ângulo ajustável 85 FT	RB W 810 FT	6037220	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 85 DD	TSG 85 DD	6062331	m	3 m

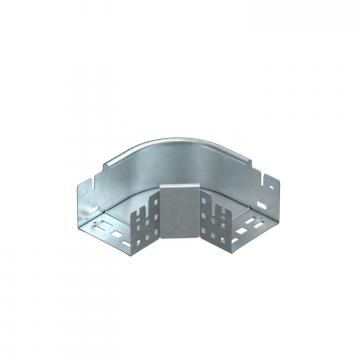

Ângulo 90º Magic 85 FT	RBM 90 810 FT	6041510	Unidade	1 Unidade
