Caminho de cabos SKS-Magic® 60 FT 3050 | 600 | 60 | 1,5 | não | zinco | Aço | Galvanizado por imersão a quente após maquinação

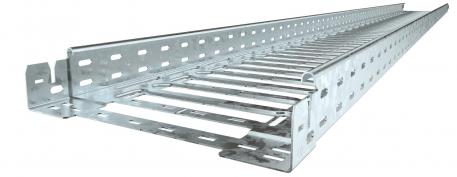

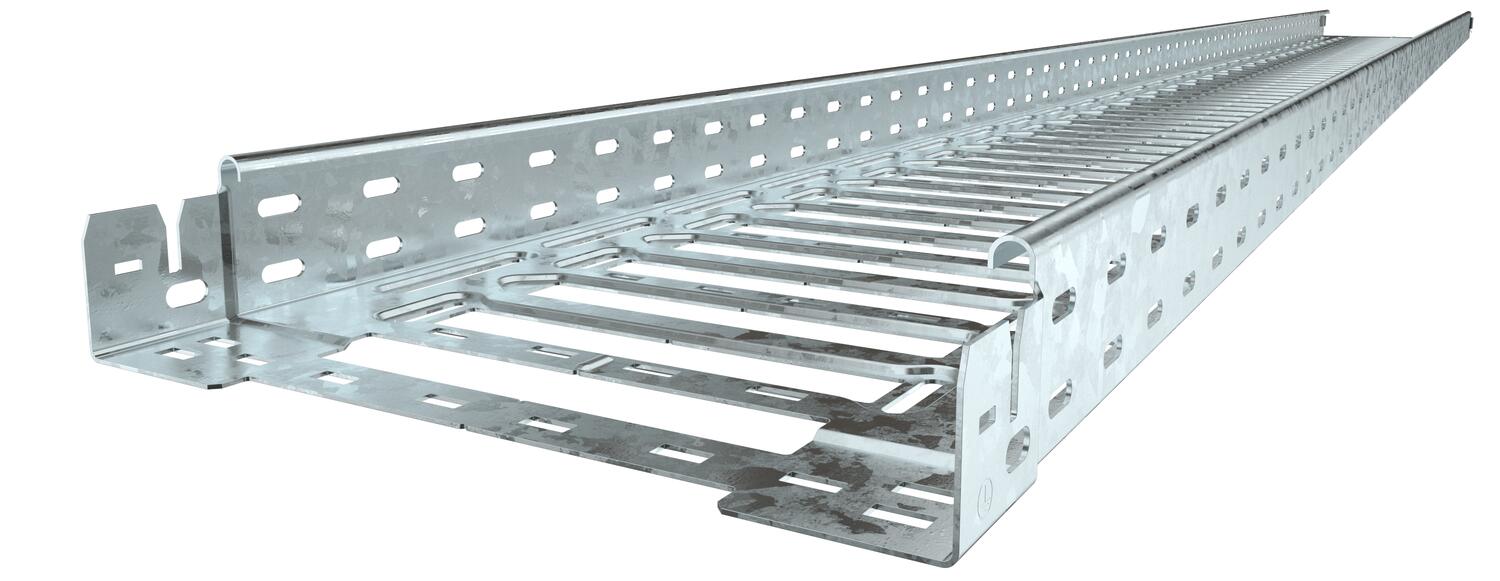

Caminho de cabos SKS-Magic® 60 FT

Ref. 6059485 | EAN 4012195832713

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Aplicação sistema de pulverizadores	sim
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Comprimento	3050 mm
Cor	zinco
Dimensão	60x600x3050
Distância de apoio de 1,5m	2,6 kN/m
Distância de apoio de 2,0m	1,8 kN/m
Distância de apoio de 2,5m	1,2 kN/m
Distância de apoio de 3,0m	0,8 kN/m
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Largura	600 mm
Material	Aço
Medida B	600 mm
Medida L	480 mm
Medida x	496 mm
Medida y	562 mm
Pegada de CO₂ (GWP) do berço ao portão	18,5502 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	358 cm²
Secção transversal útil	35800 mm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKSM 60

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSM 610 FT	3050 mm	100 mm	60 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059473	m	3 m
SKSM 615 FT	3050 mm	150 mm	60 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059475	m	3 m
SKSM 620 FT	3050 mm	200 mm	60 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059477	m	3 m
SKSM 630 FT	3050 mm	300 mm	60 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059479	m	3 m
SKSM 640 FT	3050 mm	400 mm	60 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059481	m	3 m
SKSM 650 FT	3050 mm	500 mm	60 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059483	m	3 m
SKSM 660 FT	3050 mm	600 mm	60 mm	1,5 mm	não	zinco	Aço	Galvanizado por imersão a quente após maquinação	6059485	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic DD	KTSMV 660 DD	6068948	Unidade	1 Unidade
Ângulo 45º 60 FT	RB 45 660 FT	6036142	Unidade	1 Unidade
Ângulo 90º 60 FT	RB 90 660 FT	6036602	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 660 FT	6037132	Unidade	1 Unidade
Derivação simples 60 FT	RAA 660 FT	6042223	Unidade	1 Unidade
Derivação em T 60 FT	RT 660 FT	6038142	Unidade	1 Unidade
Cruzeta 60 FT	RK 660 FT	7027421	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 600 DD	6052724	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m
Ângulo 45º Magic 60 FT	RBM 45 660 FT	6041072	Unidade	1 Unidade
Ângulo 90º Magic 60 FT	RBM 90 660 FT	6041162	Unidade	1 Unidade
Ângulo variável Magic 60 FT	RBMV 660 FT	6040512	Unidade	1 Unidade
