Caminho de cabos RKS-Magic® 35 FS 3050 | 100 | 35 | 0,75 | não | zinco | Aço | galvanizado pelo método Sendzimir

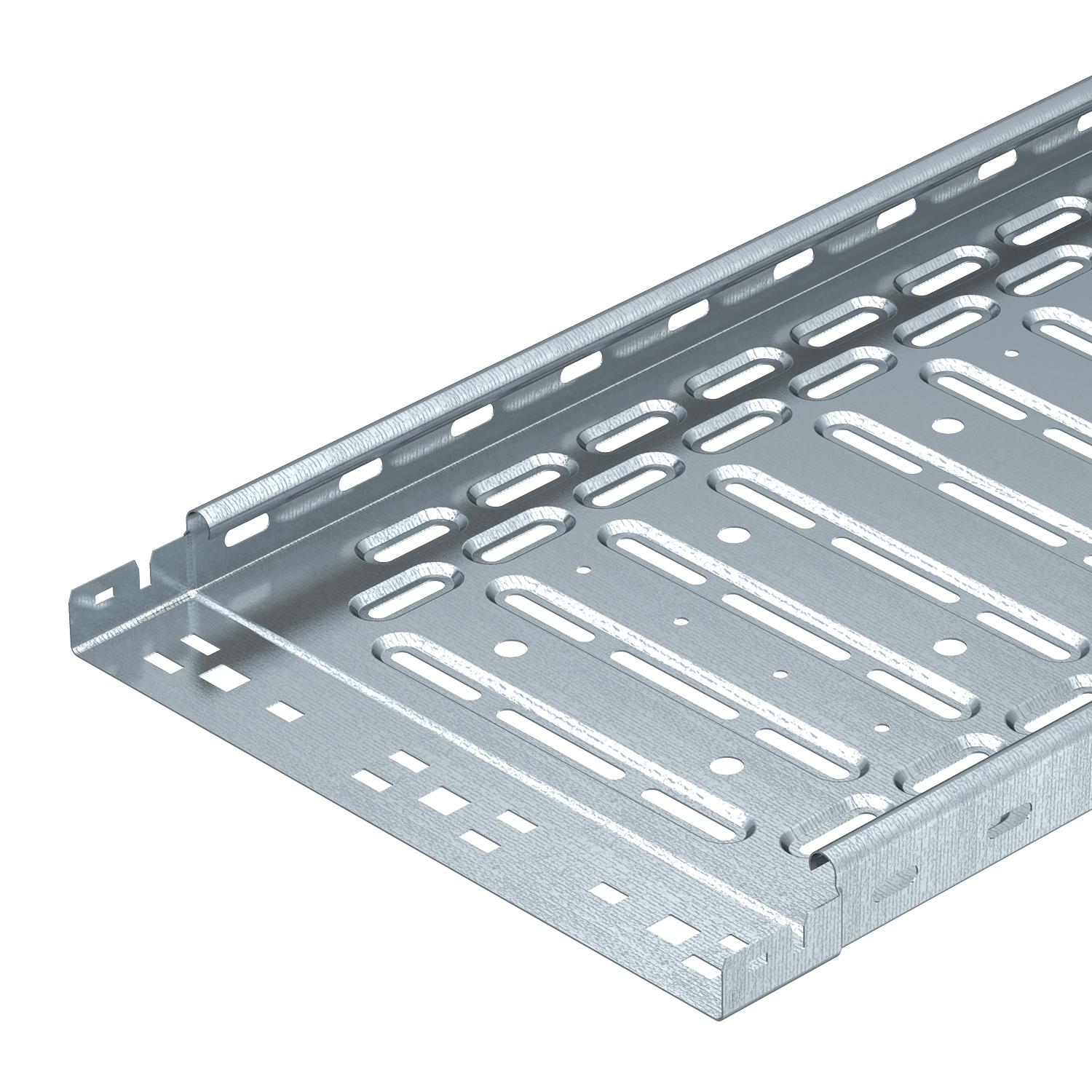

Caminho de cabos RKS-Magic® 35 FS

Ref. 6047417 | EAN 4012195390848

Ref. / Tipo	6047417 / RKSM 310 FS

Comprimento	3050 mm

Largura	100 mm

Altura	35 mm

Espessura das chapas	0,75 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

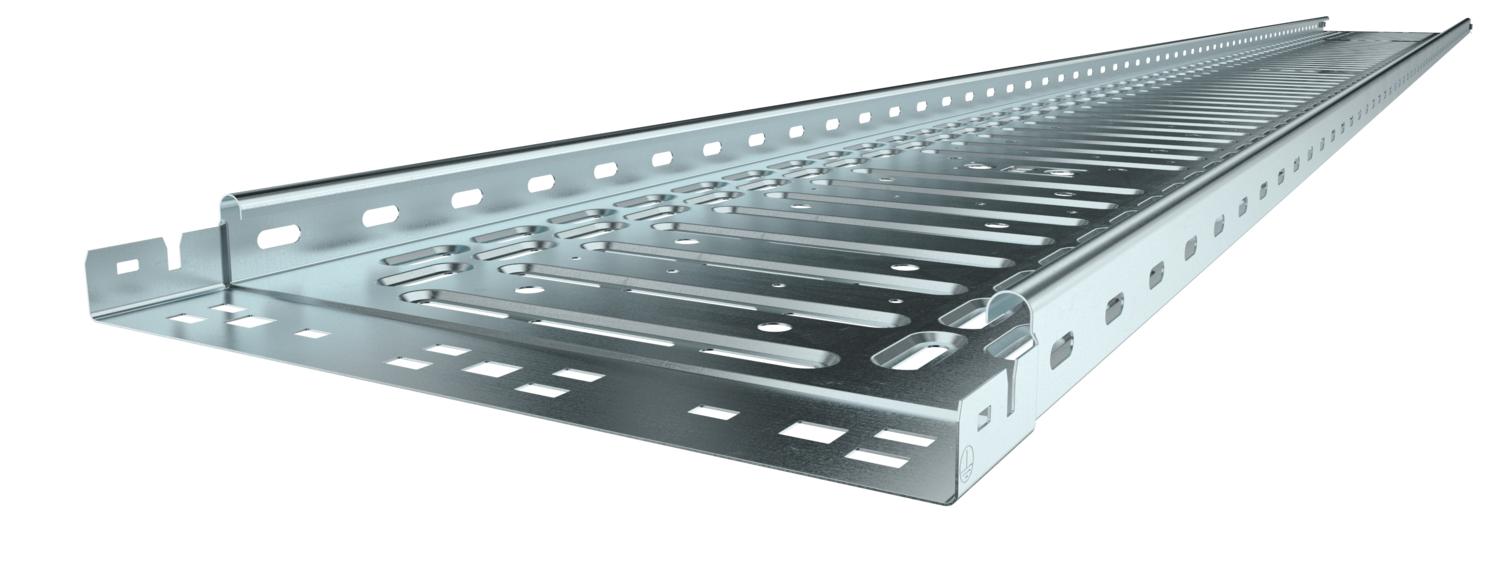

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

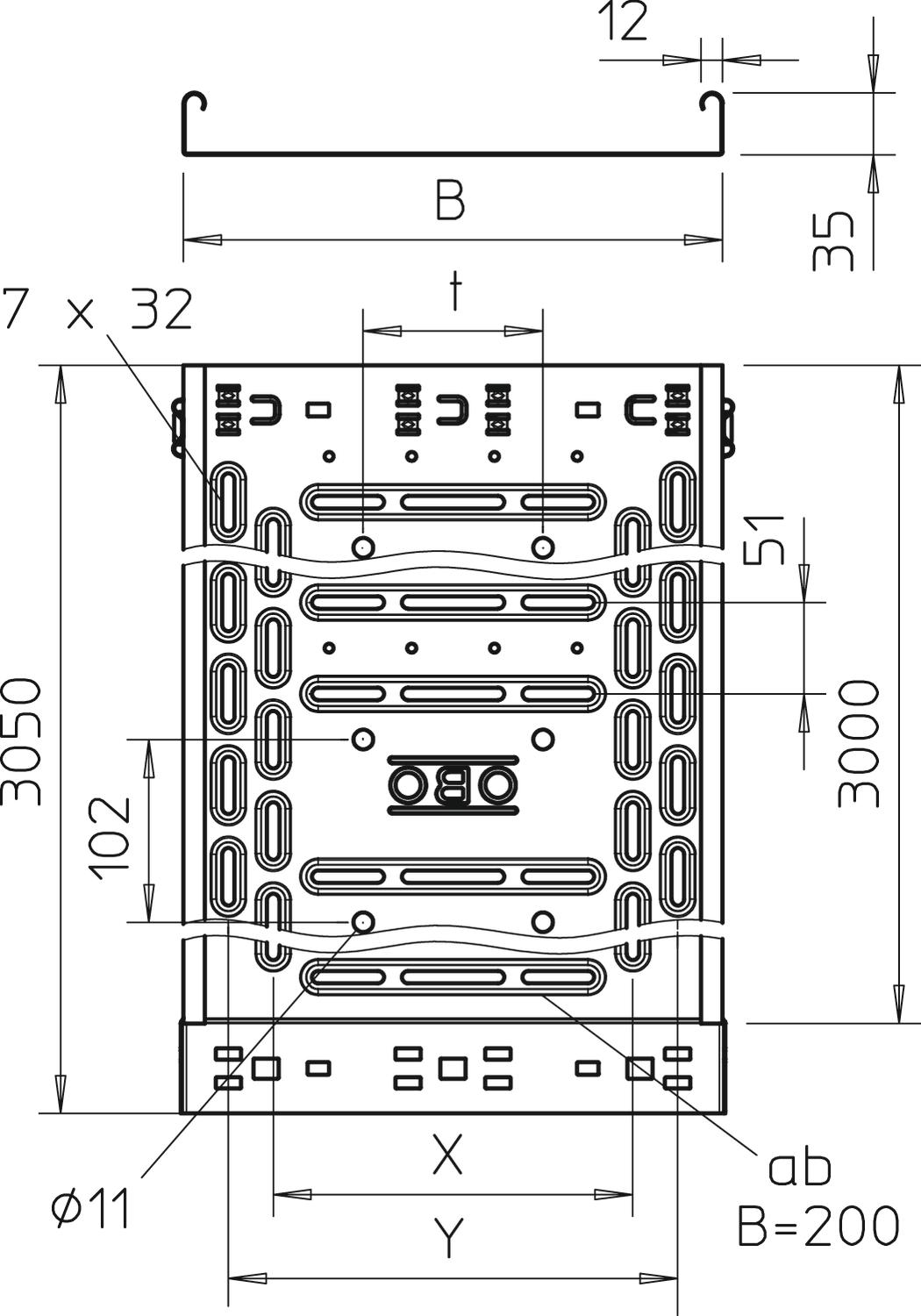

O caminho de cabos em chapa possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes de ligação e de montagem adicionais.

A perfuração para a suspensão direta do varão roscado tem um diâmetro de 11 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	35 mm
Altura	1 in
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Base perfurada	1
Com tampa	não
Comprimento	10 ft
Comprimento	3050 mm
Comprimento útil	3000 mm
Cor	zinco
Dimensão	35x100x3050
Distância de apoio de 1,0 m	1,1 kN/m
Distância de apoio de 1,5m	0,5 kN/m
Distância de apoio de 2,0m	0,3 kN/m
Distância de apoio de 2,5m	0,15 kN/m
Distância de apoio de 3,0m	0,1 kN/m
Espessura das chapas	0,75 mm

Espessura das chapas	0,03 in
Funktionsgaranti	não
Instalação no pavimento	sim
Largura	100 mm
Largura	4 in
Material	Aço
Medida B	100 mm
Medida y	50 mm
Pegada de CO₂ (GWP) do berço ao portão	2,5701 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	33 cm²
Secção transversal útil	3300 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

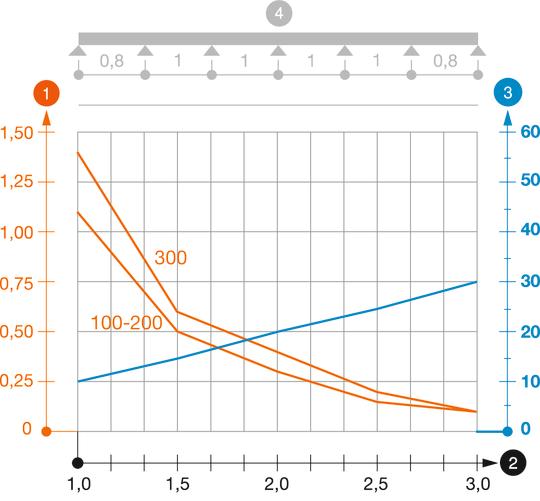

Diagrama de cargas do caminho de cabos do tipo RKSM 35

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
RKSM 310 FS	3050 mm	100 mm	35 mm	0,75 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6047417	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic FS	KTSMV 310 FS	6068900	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 100 FS	6052096	m	3 m

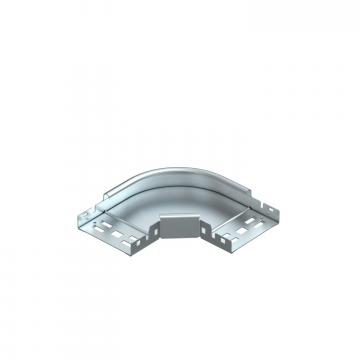

Ângulo 90º Magic 35 FS	RBM 90 310 FS	6041010	Unidade	1 Unidade
