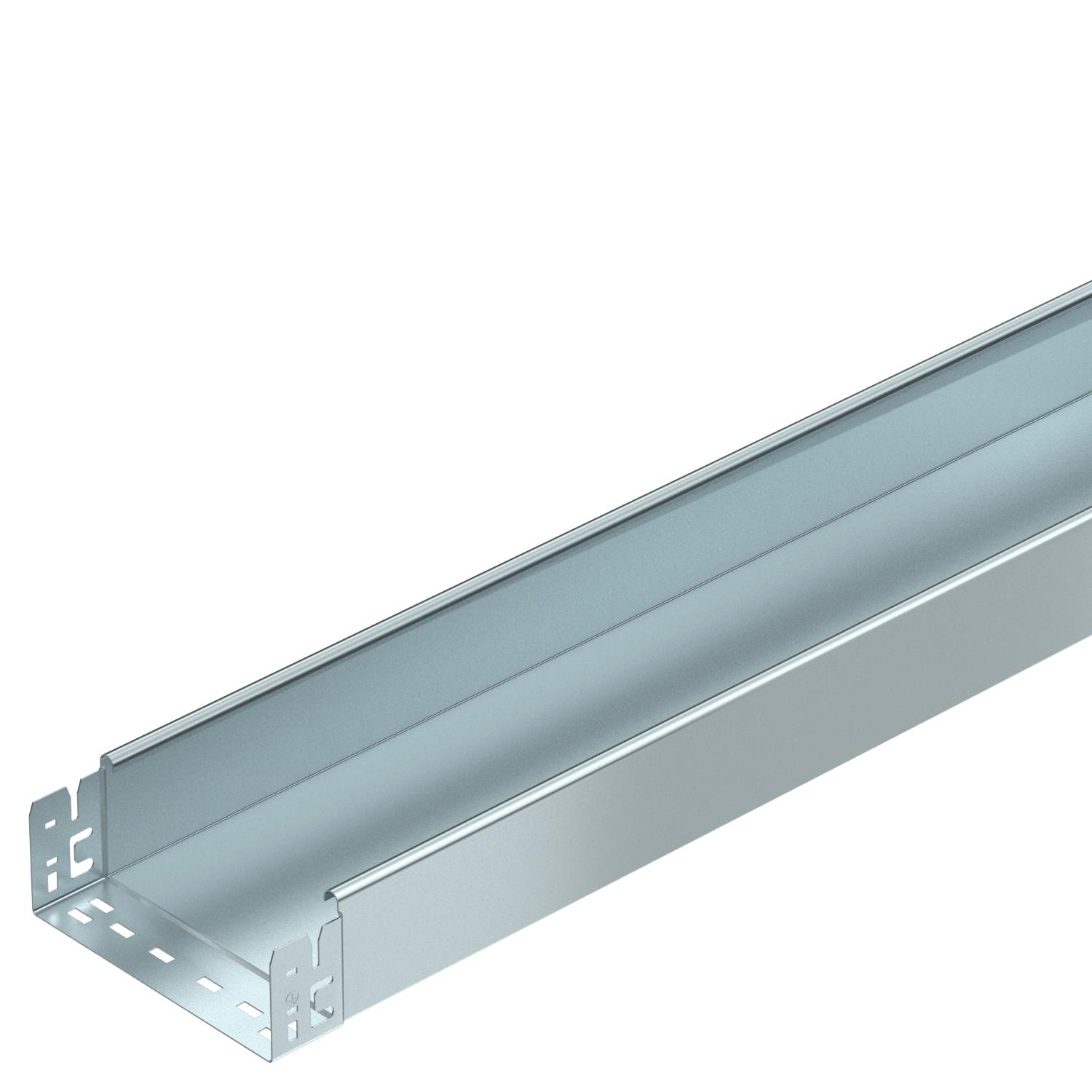

Caminho de cabos MKS-Magic® 85 não perfurado FS

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	85 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

Dados técnicos

Largura	200 mm
Material	Aço
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	7,194 kg CO₂e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	186 cm²
Secção transversal útil	18600 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 810 FS	3050 mm	100 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059308	m	3 m
MKSMU 820 FS	3050 mm	200 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059312	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic FS	KTSMV 820 FS	6069006	Unidade	1 Unidade
Ângulo ajustável 85 FS	RB W 820 FS	6037202	Unidade	1 Unidade
Derivação simples 85 FS	RAA 820 FS	6042133	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m
Separador 85 FS	TSG 85 FS	6062114	m	3 m
Ângulo 90º Magic 85 FS	RBM 90 820 FS	6041492	Unidade	1 Unidade
