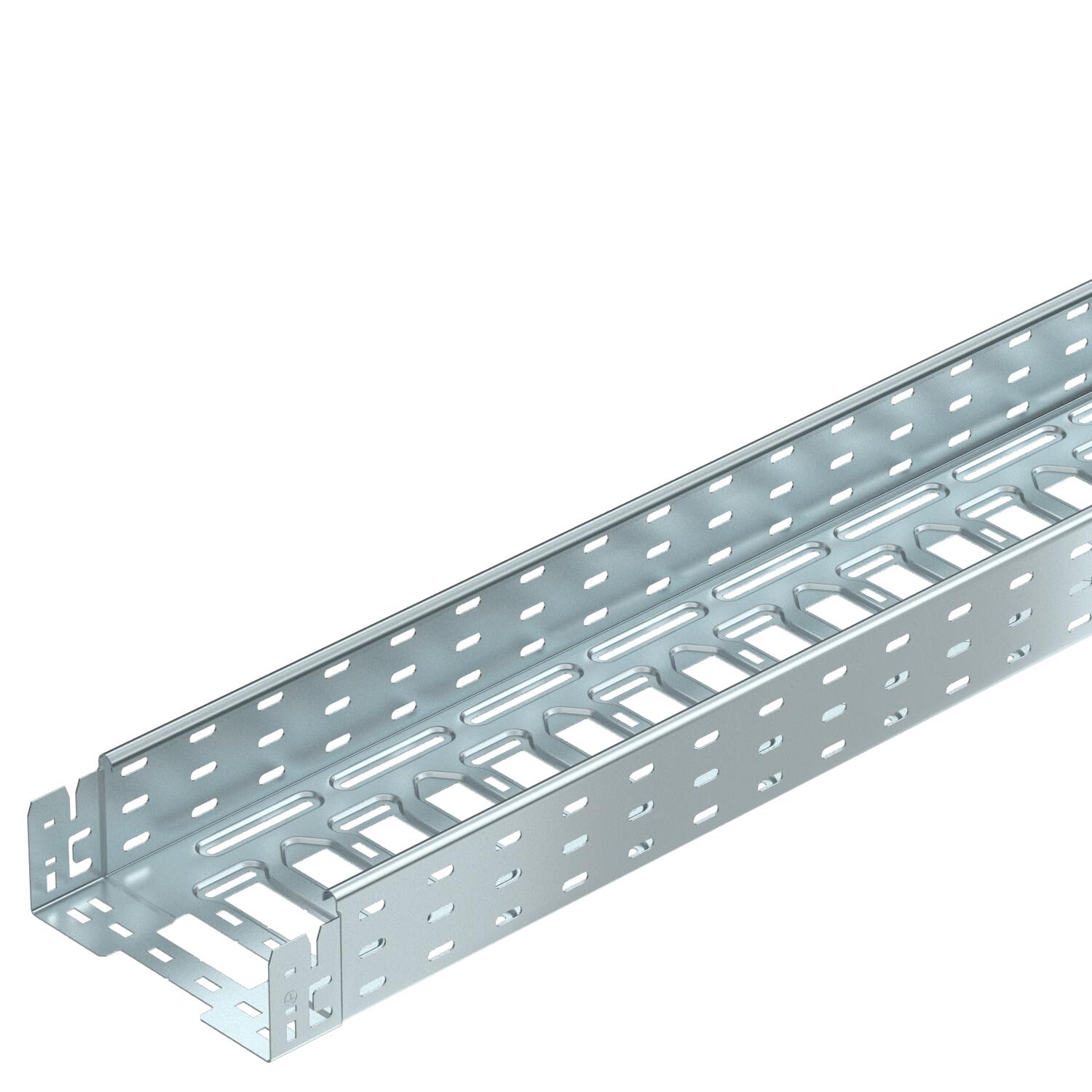

Caminho de cabos MKS-Magic® 85 FS 3050 | 200 | 85 | 1 | não | zinco | Aço | galvanizado pelo método Sendzimir

Caminho de cabos MKS-Magic® 85 FS

Ref. 6059084 | EAN 4012195830368

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	85 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	85 mm
Aplicação sistema de pulverizadores	sim
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Classe de carga NEMA	8A
Com tampa	não
Comprimento	3050 mm
Comprimento útil	3000 mm
Cor	zinco
Dimensão	85x200x3050
Distância de apoio de 1,5m	1,7 kN/m
Distância de apoio de 2,0m	1,35 kN/m
Distância de apoio de 2,5m	1 kN/m
Espessura das chapas	1 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Largura	200 mm
Material	Aço
Medida B	200 mm
Medida L	80 mm
Medida x	96 mm
Medida y	162 mm
Pegada de CO₂ (GWP) do berço ao portão	7,1835 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	18600 mm²
Secção transversal útil	186 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKSM 85

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSM 810 FS	3050 mm	100 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059080	m	3 m
MKSM 820 FS	3050 mm	200 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059084	m	3 m
MKSM 840 FS	3050 mm	400 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059088	m	3 m
MKSM 860 FS	3050 mm	600 mm	85 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059092	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

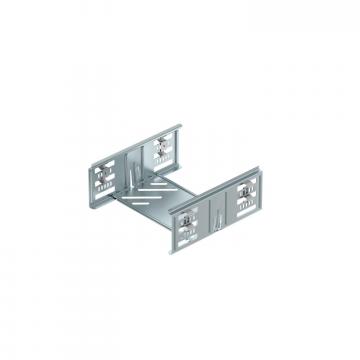

Conjunto de união rápida Magic FS	KTSMV 820 FS	6069006	Unidade	1 Unidade
Ângulo ajustável 85 FS	RB W 820 FS	6037202	Unidade	1 Unidade
Derivação simples 85 FS	RAA 820 FS	6042133	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m
Separador 85 FS	TSG 85 FS	6062114	m	3 m

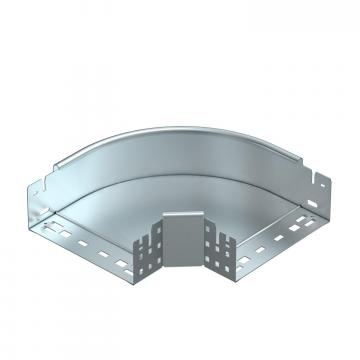

Ângulo 90º Magic 85 FS	RBM 90 820 FS	6041492	Unidade	1 Unidade
