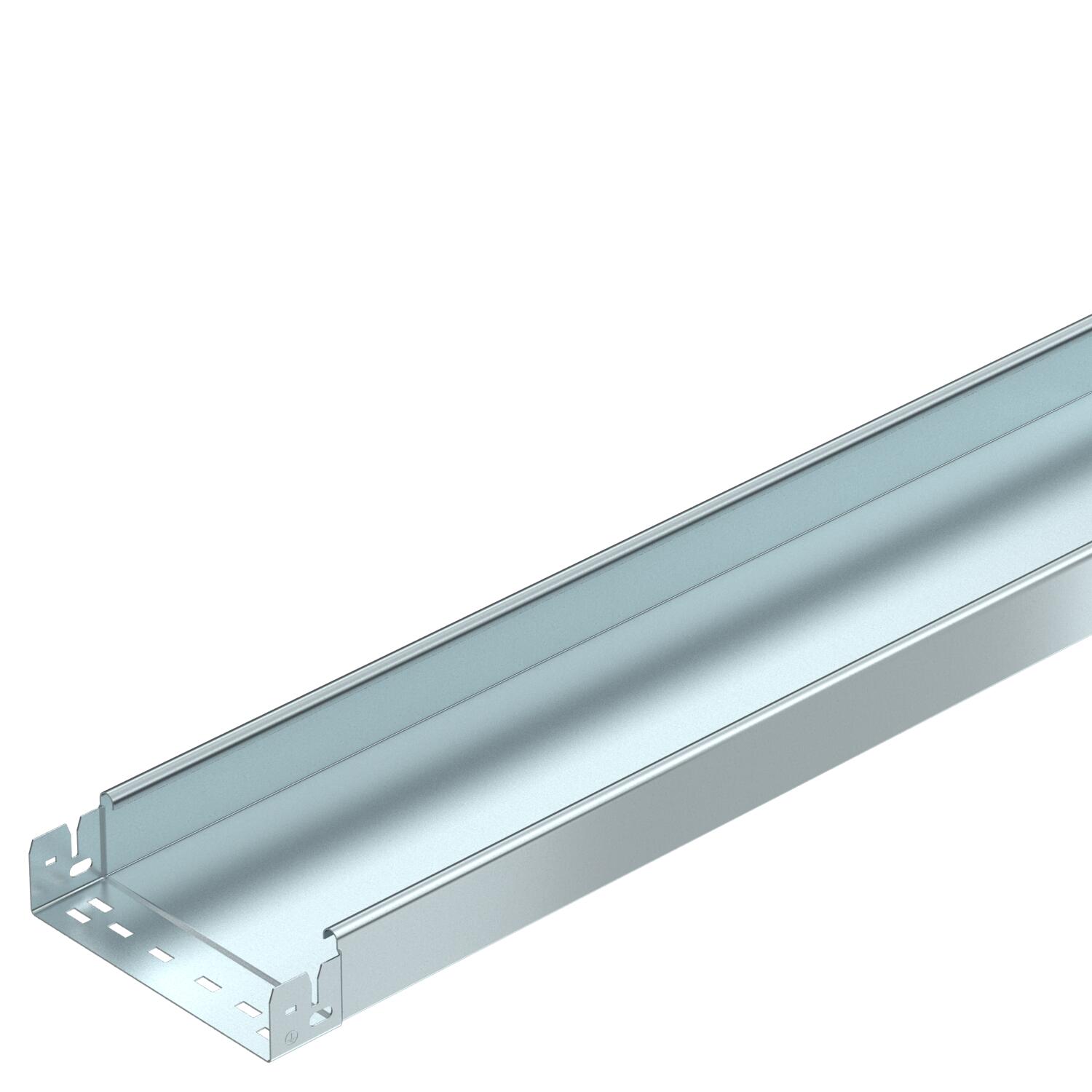

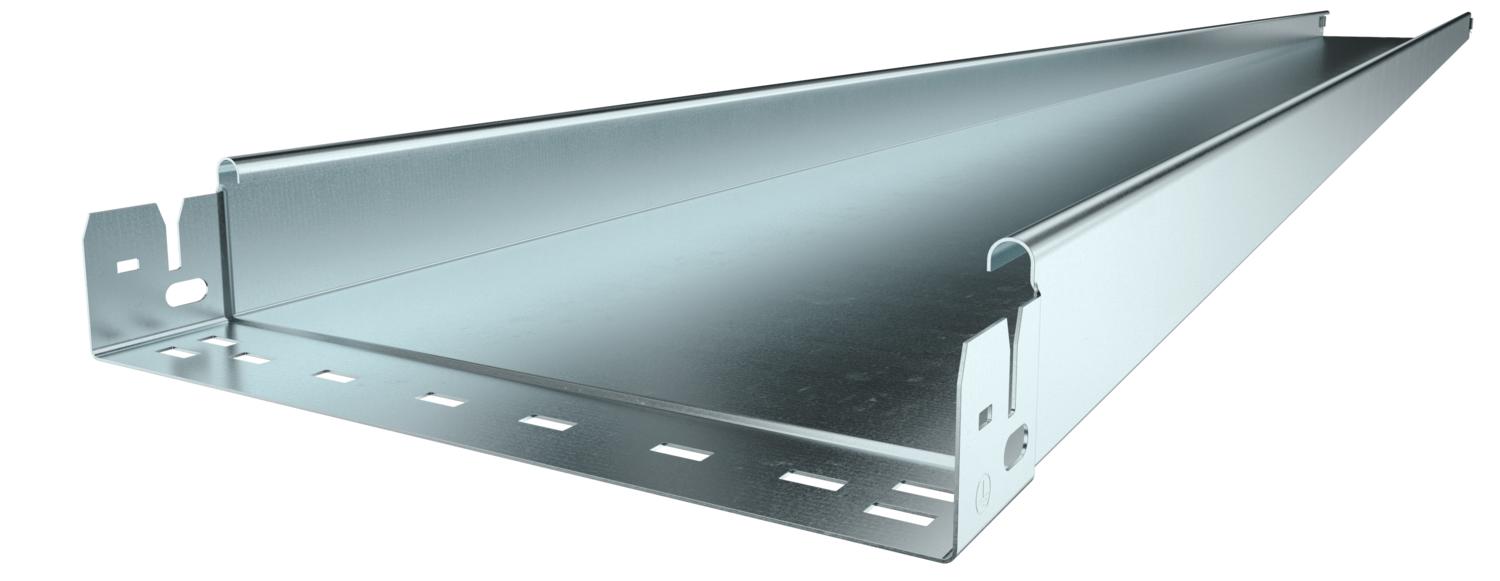

Caminho de cabos MKS-Magic® 60 não perfurado FS

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

Dados técnicos

Largura	200 mm
Material	Aço
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	6,2798 kg CO₂e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	11800 mm²
Secção transversal útil	118 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059237	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic FS	KTSMV 620 FS	6068918	Unidade	1 Unidade
Ângulo 45° 60 FS	RB 45 620 FS	6036104	Unidade	1 Unidade
Ângulo 90° 60 FS	RB 90 620 FS	6036564	Unidade	1 Unidade
Ângulo ajustável em ângulo 60 FS	RB W 620 FS	6037104	Unidade	1 Unidade
Derivação simples 60 FS	RAA 620 FS	6042115	Unidade	1 Unidade
Derivação em T 60 FS	RT 620 FS	6038104	Unidade	1 Unidade
Cruzeta 60 FS	RK 620 FS	7027313	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
Ângulo 45º Magic 60 FS	RBM 45 620 FS	6041044	Unidade	1 Unidade
Ângulo 90º Magic 60 FS	RBM 90 620 FS	6041134	Unidade	1 Unidade
