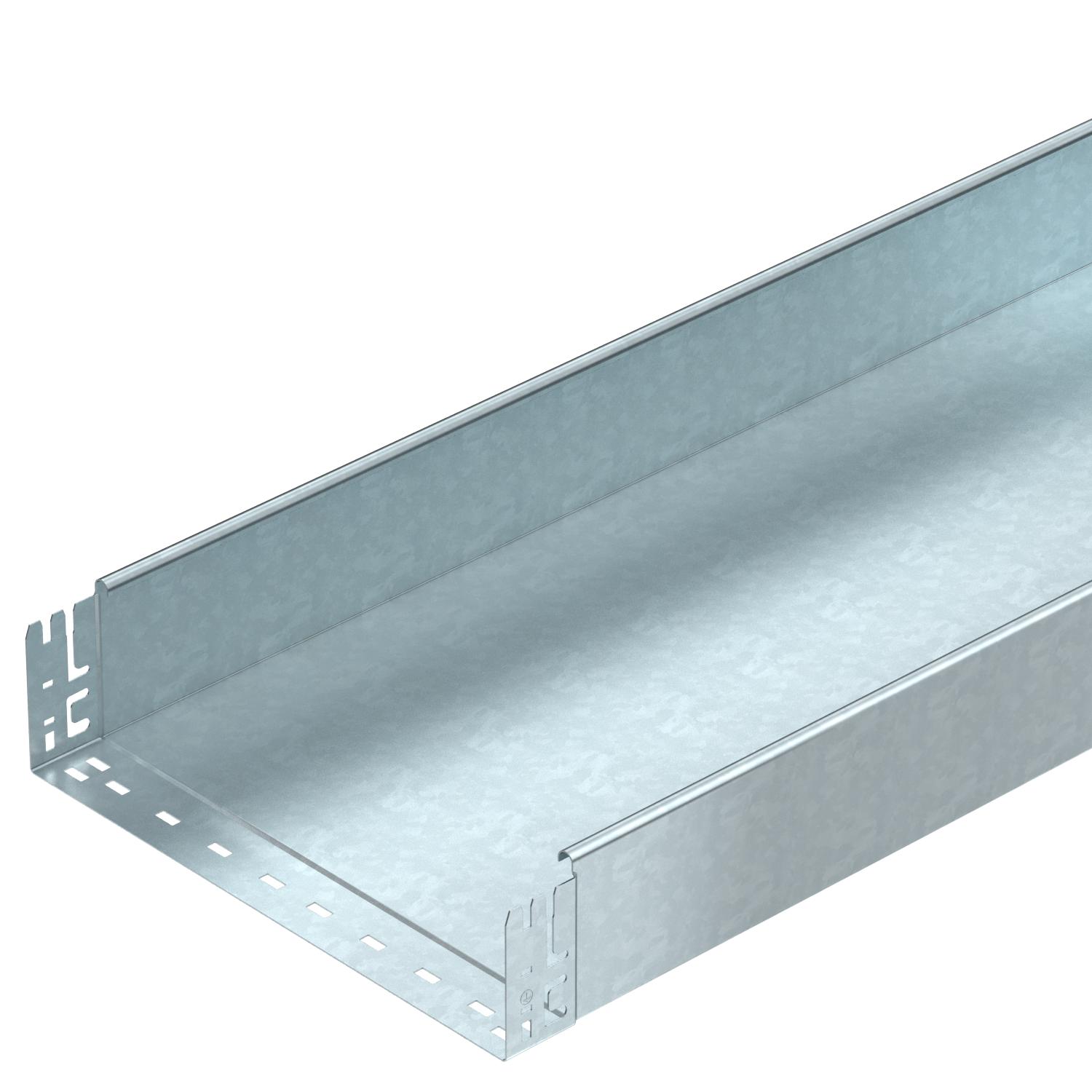

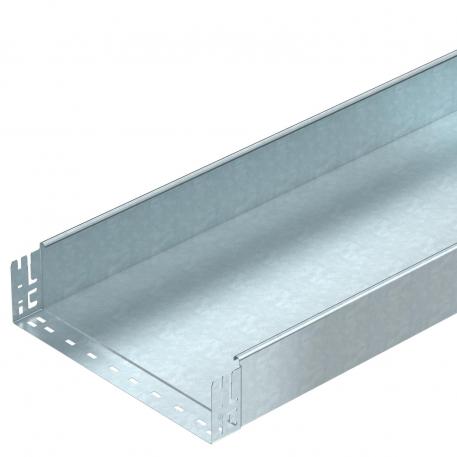

Caminho de cabos MKS-Magic® 110 não perfurado FT

Ref. 6059407 | EAN 4012195832195

3050 mm
110 mm
1 mm
não
zinco
Aço
Galvanizado por imersão a quente após maquinação
Descrição do produto
Descrição do produto
Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
  • VDE (Associação de Eletrotécnia, Eletrónica e Tecnologias da Informação), Alemanha
  • Communautés Européennes, Declaração de Conformidade CE conforme as directivas CE
  • UKCA declaration of conformity
Dados técnicos

Dados técnicos

Aço inoxidável, decapado não
Altura 110 mm
Com tampa não
Comprimento 3050 mm
Comprimento útil 3000 mm
Cor zinco
Dimensão 110x400x3050
Distância de apoio de 1,5m 1,85 kN/m
Distância de apoio de 2,0m 1,3 kN/m
Distância de apoio de 2,5m 0,75 kN/m
Distância de apoio de 3,0m 0,6 kN/m
Espessura das chapas 1 mm
Funktionsgaranti não
Instalação no pavimento não
Largura 400 mm
Material Aço
Medida B 400 mm
Pegada de CO₂ (GWP) do berço ao portão 12,3516 kg CO₂e / 1 Metro
Perfuração lateral não
Representação de orifícios NATO não
Secção transversal útil 43800 mm²
Secção transversal útil 438 cm²
Superfície Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537 Tipo II
Versão conector União integrada
Versão para grandes cargas não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo MKSMU 110

Diagrama de cargas do caminho de cabos do tipo MKSMU 110
  • Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
  • Distância entre apoios em m Distância entre apoios em m
  • Flexão da travessa em mm com a kN/m permitida Flexão da travessa em mm com a kN/m permitida
  • Esquema de carga no procedimento do teste Esquema de carga no procedimento do teste
  • Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
  • Curva de flexão da travessa conforme distância entre apoios Curva de flexão da travessa conforme distância entre apoios
Todos os tipos

Todos os tipos

Tipo Comprimento Largura Altura Espessura das chapas Funktionsgaranti Cor Material Superfície Ref. Quantidade Qte. minima fornec.
MKSMU 110 FT 3050 mm 100 mm 110 mm 1 mm não zinco Aço Galvanizado por imersão a quente após maquinação 6059399
3 m
MKSMU 120 FT 3050 mm 200 mm 110 mm 1 mm não zinco Aço Galvanizado por imersão a quente após maquinação 6059403
3 m
MKSMU 140 FT 3050 mm 400 mm 110 mm 1 mm não zinco Aço Galvanizado por imersão a quente após maquinação 6059407
3 m
Acessórios

Acessórios do sistema

Produtos Tipo Ref. Quantidade Qte. minima fornec.
Conjunto de união rápida Magic DD Conjunto de união rápida Magic DD KTSMV 140 DD 6069120
1 Unidade
Ângulo 45º 110 FT Ângulo 45º 110 FT RB 45 140 FT 6036336
1 Unidade
Ângulo 90º 110 FT Ângulo 90º 110 FT RB 90 140 FT 6036838
1 Unidade
Ângulo ajustável 110 FT Ângulo ajustável 110 FT RB W 140 FT 6037328
1 Unidade
Derivação simples 110 FT Derivação simples 110 FT RAA 140 FT 6042259
1 Unidade
Derivação em T 110 FT Derivação em T 110 FT RT 140 FT 6038328
1 Unidade
Cruzeta 110 FT Cruzeta 110 FT RK 140 FT 7027457
1 Unidade
Tampa com ferrolho DD Tampa com ferrolho DD DRL 400 DD 6052715
3 m
Separador 110 DD Separador 110 DD TSG 110 DD 6062335
3 m
Ângulo 45º Magic 110 FT Ângulo 45º Magic 110 FT RBM 45 140 FT 6041786
1 Unidade
Ângulo 90º Magic 110 FT Ângulo 90º Magic 110 FT RBM 90 140 FT 6041866
1 Unidade
