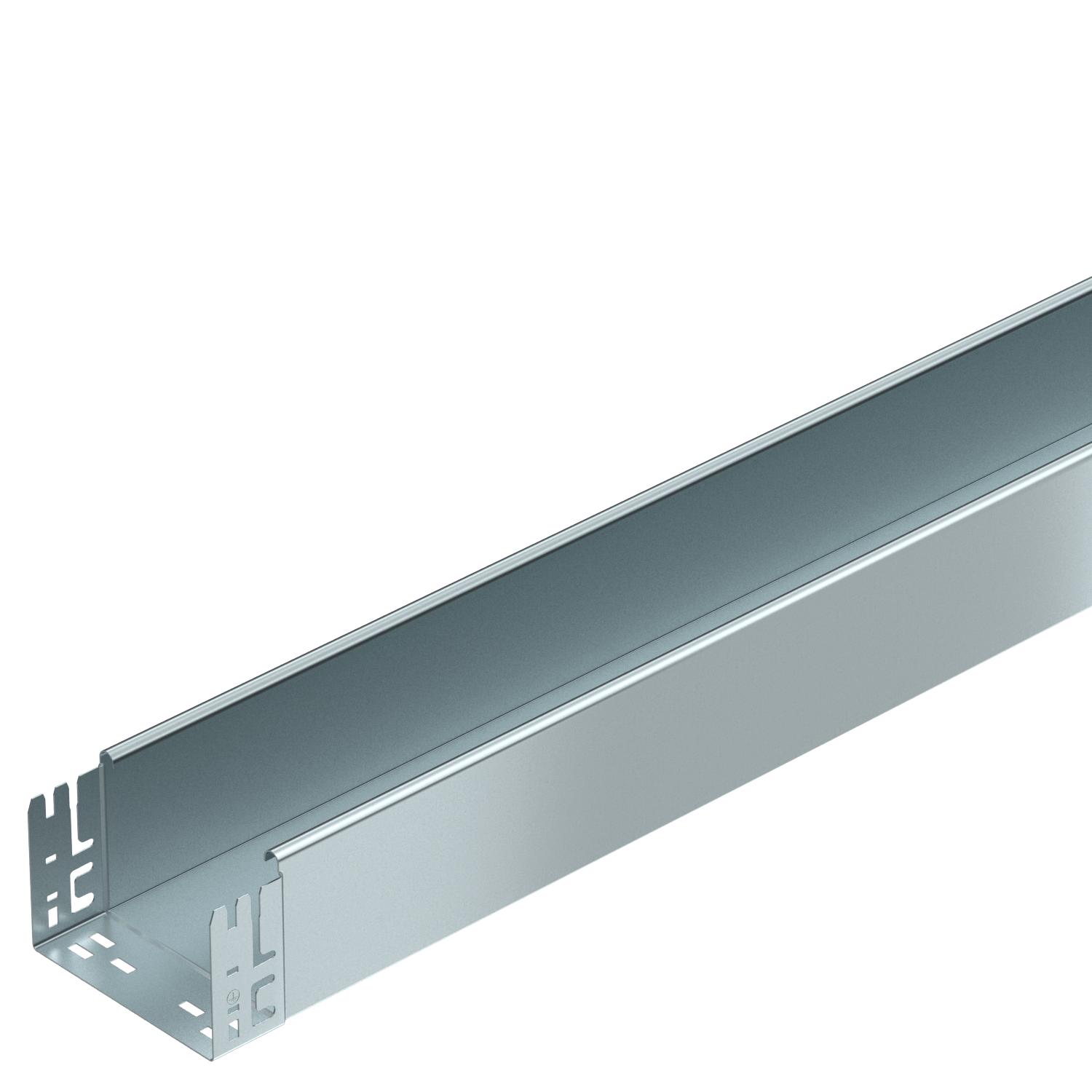

Caminho de cabos MKS-Magic® 110 não perfurado FS

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	110 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

Dados técnicos

Largura	150 mm
Material	Aço
Medida B	150 mm
Pegada de CO₂ (GWP) do berço ao portão	7,2155 kg CO₂e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	161 cm²
Secção transversal útil	16100 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSMU 110 FS	3050 mm	100 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059382	m	3 m
MKSMU 115 FS	3050 mm	150 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059384	m	3 m
MKSMU 120 FS	3050 mm	200 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059386	m	3 m
MKSMU 130 FS	3050 mm	300 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059388	m	3 m
MKSMU 140 FS	3050 mm	400 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059390	m	3 m
MKSMU 150 FS	3050 mm	500 mm	110 mm	1 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059392	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida Magic FS	KTSMV 115 FS	6069092	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 150 FS	6052150	m	3 m
Separador 110 FS	TSG 110 FS	6062122	m	3 m
Ângulo 90º Magic 110 FS	RBM 90 115 FS	6041841	Unidade	1 Unidade
