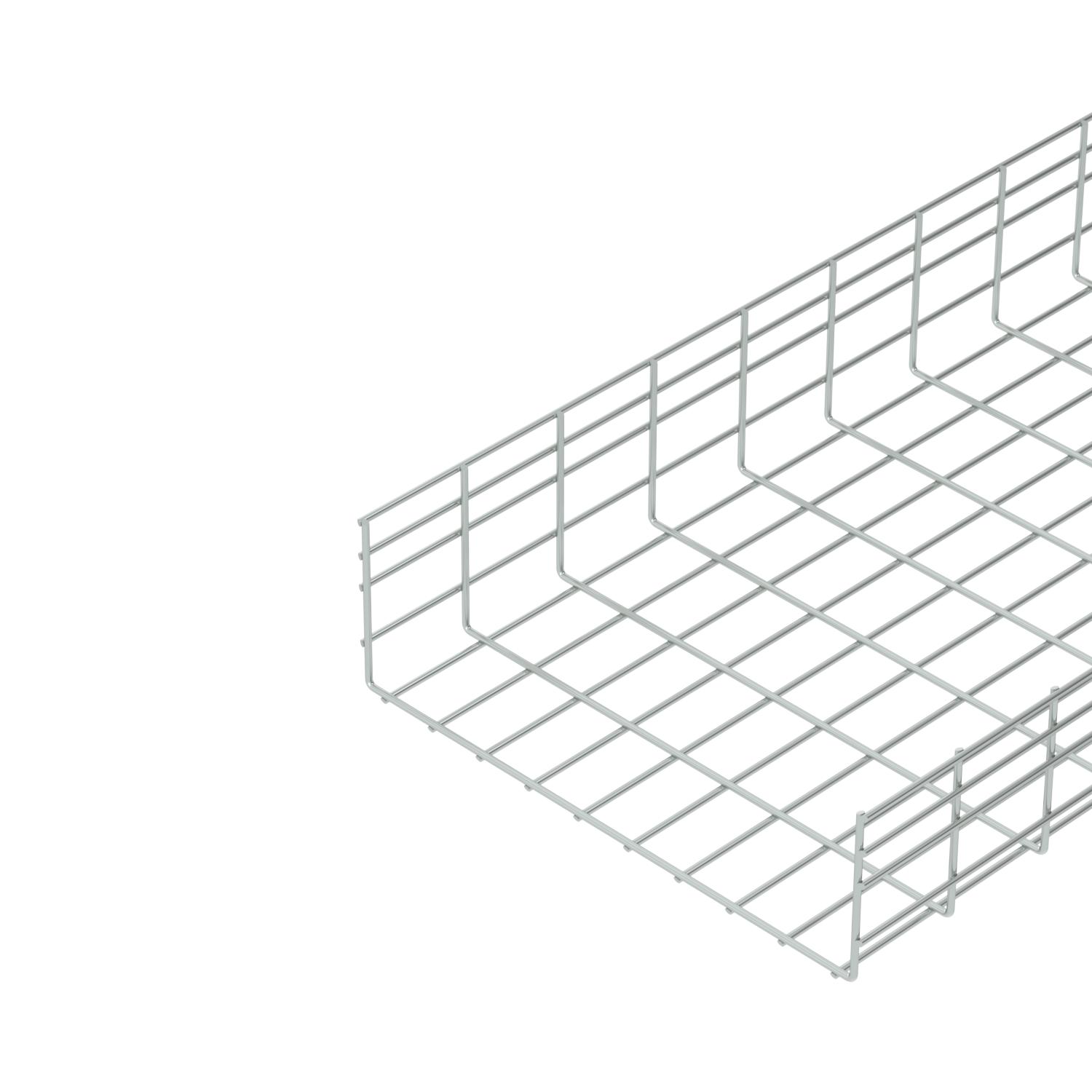

Caminho de cabos em varão para grandes cargas SGR 155 G

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	155 mm

Diâmetro do arame	6 mm

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminhos de cabos em varão eletrosoldado com altura de 155 mm.

Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Dados técnicos

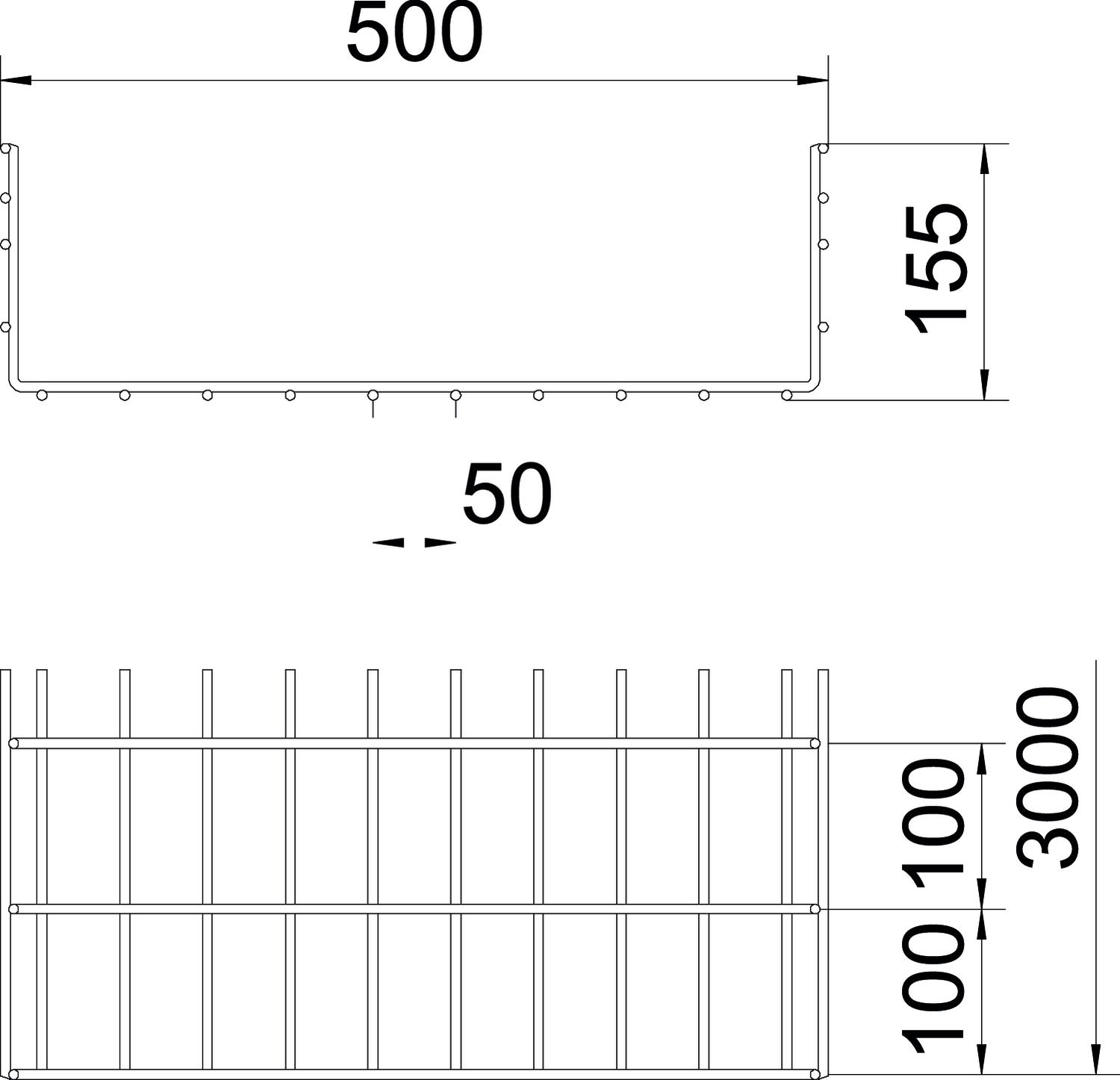

Forma do perfil	Forma em U
Funktionsgaranti	não
Largura	500 mm
Largura	19,69 in
Material	Aço
Medida B	500 mm
Pegada de CO₂ (GWP) do berço ao portão	10,6359 kg CO₂e / 1 Metro
Secção transversal útil	73800 mm²
Secção transversal útil	738 cm²
Separador integrado	sem
Superfície	eletrogalvanizado
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
SGR 155 300 G	3000 mm	300 mm	155 mm	6 mm	438 cm²	não	6003681	m	3 m
SGR 155 450 G	3000 mm	450 mm	155 mm	6 mm	663 cm²	não	6003684	m	3 m
SGR 155 500 G	3000 mm	500 mm	155 mm	6 mm	738 cm²	não	6003685	m	3 m
SGR 155 600 G	3000 mm	600 mm	155 mm	6 mm	888 cm²	não	6003687	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa, não perfurada FS	DRLU 500 FS	6052512	m	3 m

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 135 FS	TSG 135 FS	6062132	m	3 m
Grampo para tampa, universal A2	DKU A2	6065600	Unidade	20 Unidade
Placa de saída de cabos FS	KAB GR FS	6220139	Unidade	10 Unidade
