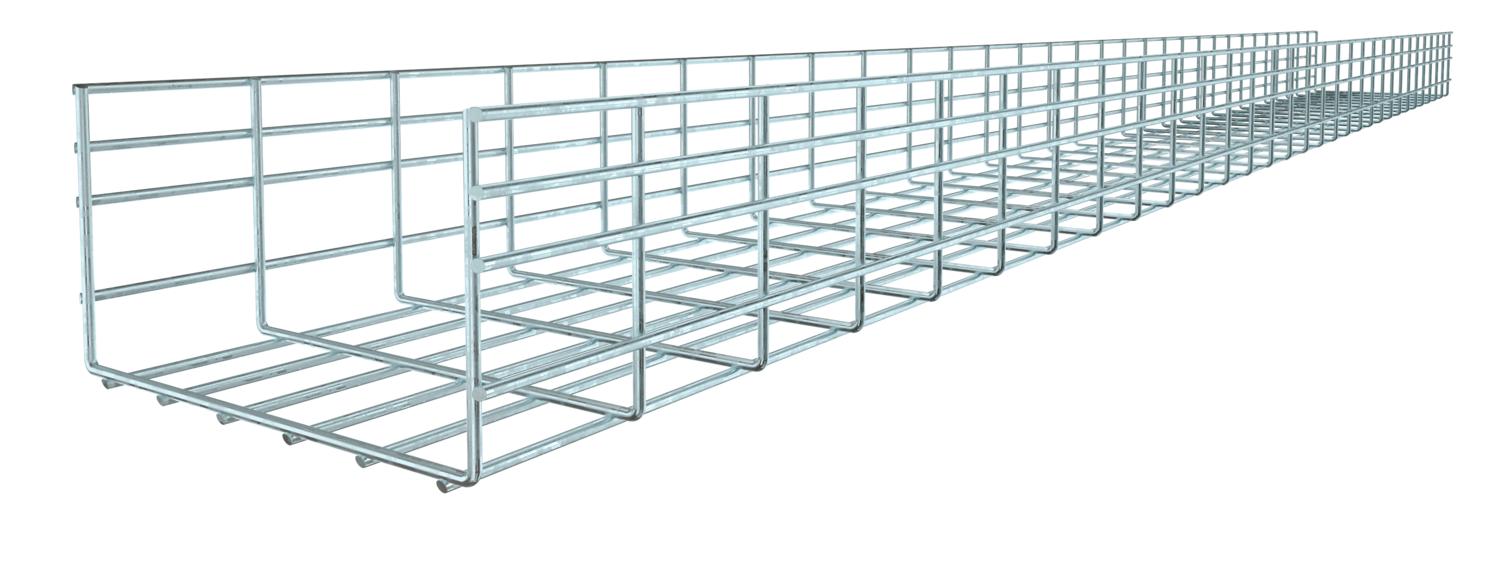

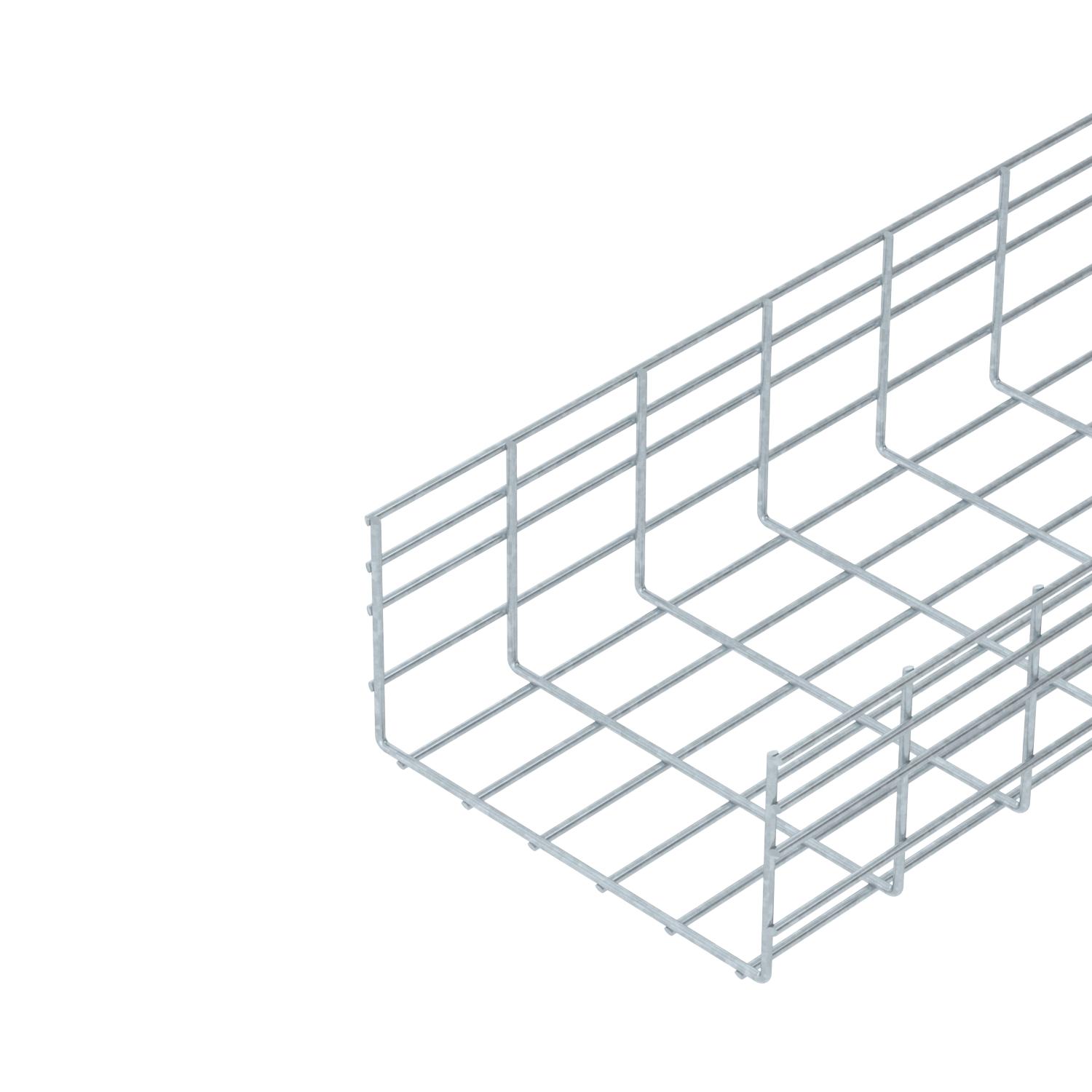

Caminho de cabos em varão para grandes cargas SGR 155 FT
Ref. 6003692 | EAN 4012195380276
- Descrição do produto
-
Descrição do produtoCaminhos de cabos em varão eletrosoldado com altura de 155 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
-

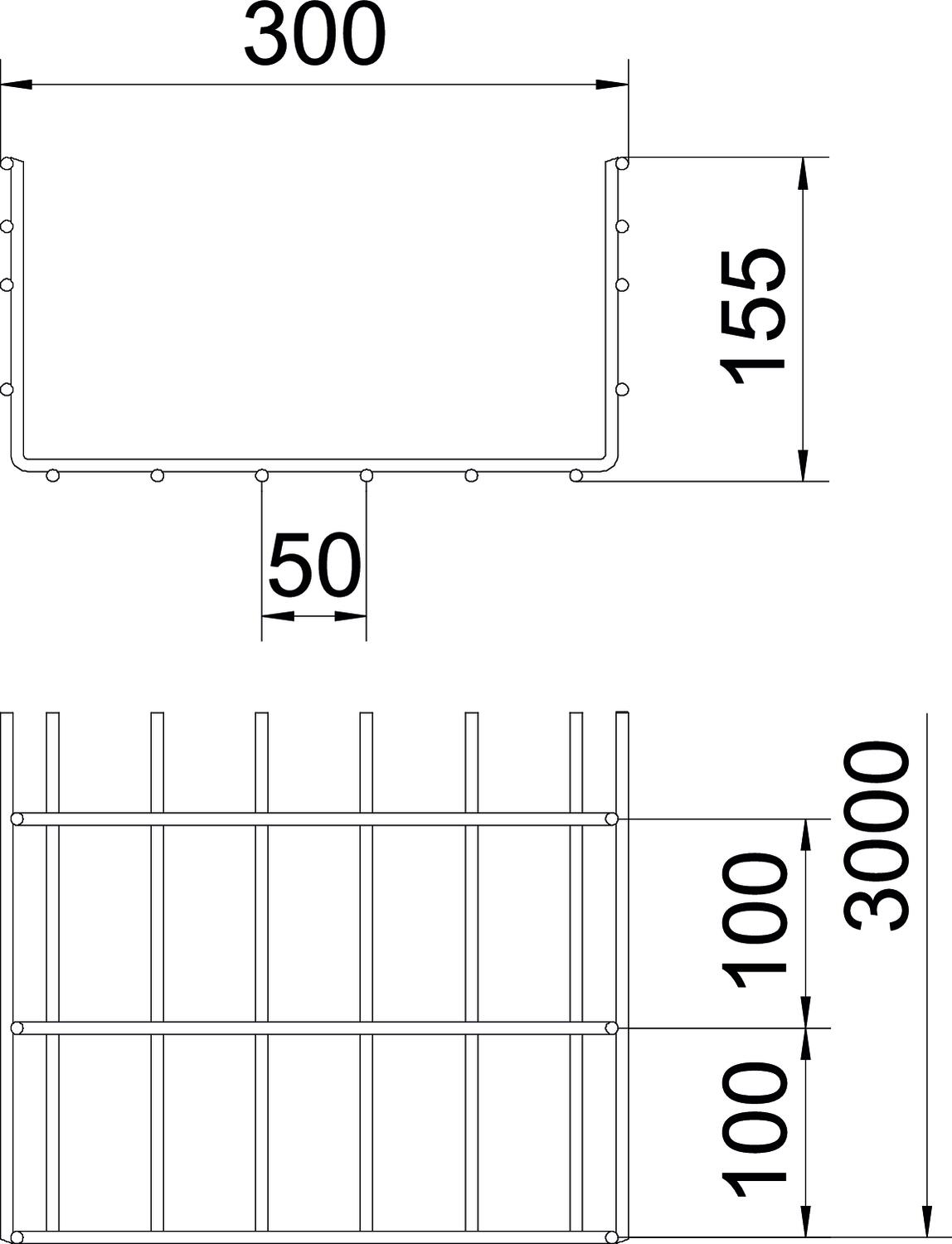

- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 6,1 in Altura 155 mm Comprimento 3000 mm Conector sem parafuso não Cor zinco Diâmetro do arame 6 mm Dimensão 155x300x3000 Distância de apoio de 1,0 m 4,1 kN/m Distância de apoio de 1,5m 2,4 kN/m Distância de apoio de 2,0m 1,55 kN/m Distância de apoio de 2,5m 1,13 kN/m Distância de apoio de 3,0m 0,95 kN/m Distância de apoio de 3,5m 0,84 kN/m Distância de apoio de 4,0m 0,6 kN/m Forma do perfil Forma em U Funktionsgaranti não Largura 300 mm Largura 11,81 in Material Aço Medida B 300 mm Pegada de CO₂ (GWP) do berço ao portão 9,0597 kg CO₂e / 1 Metro Secção transversal útil 34800 mm² Secção transversal útil 438 cm² Separador integrado sem Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos

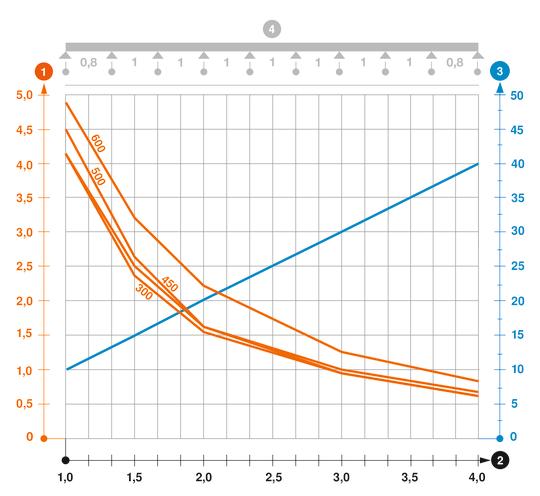

Diagrama de cargas do caminho de cabos em varão do tipo SGR 155
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
