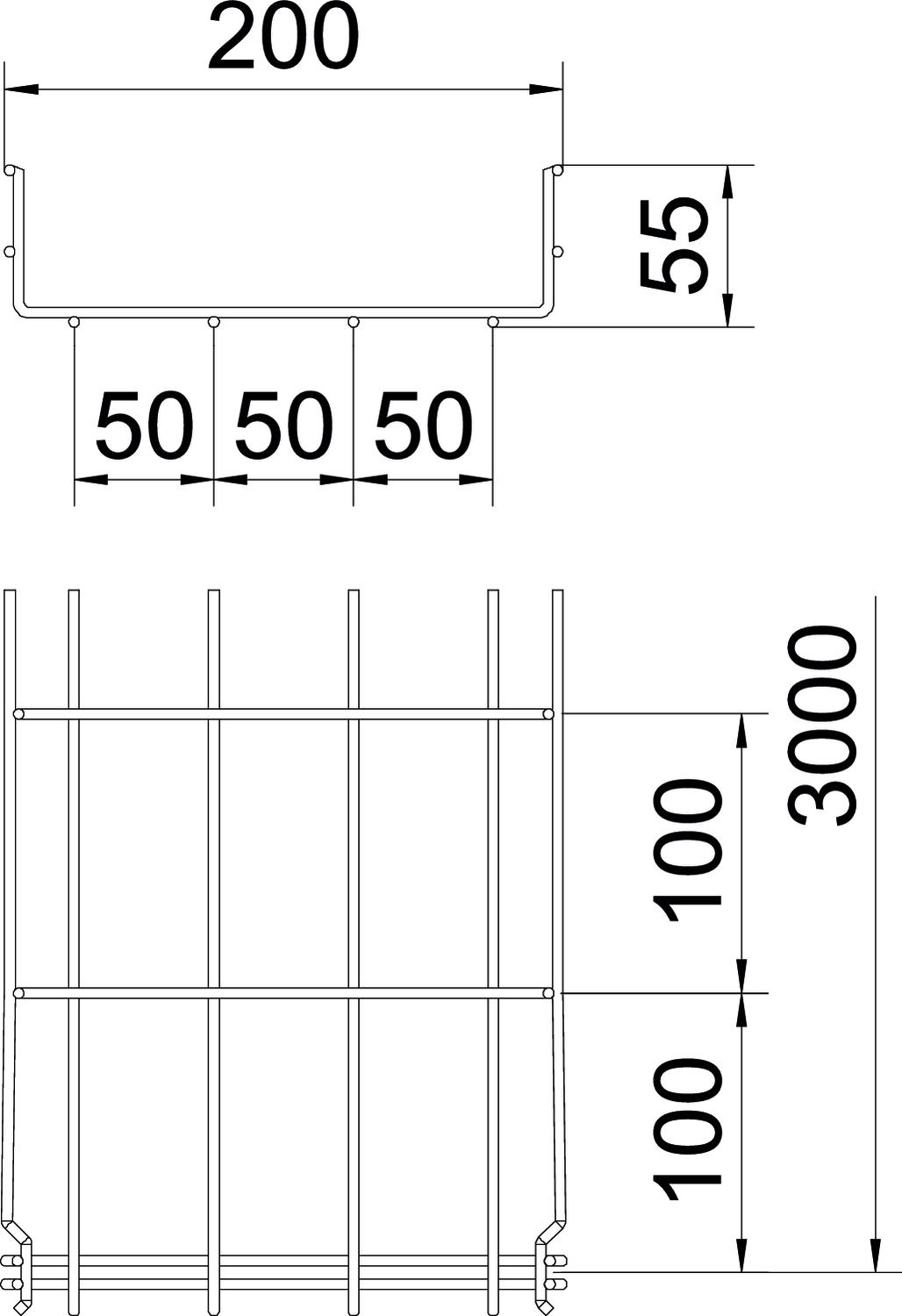

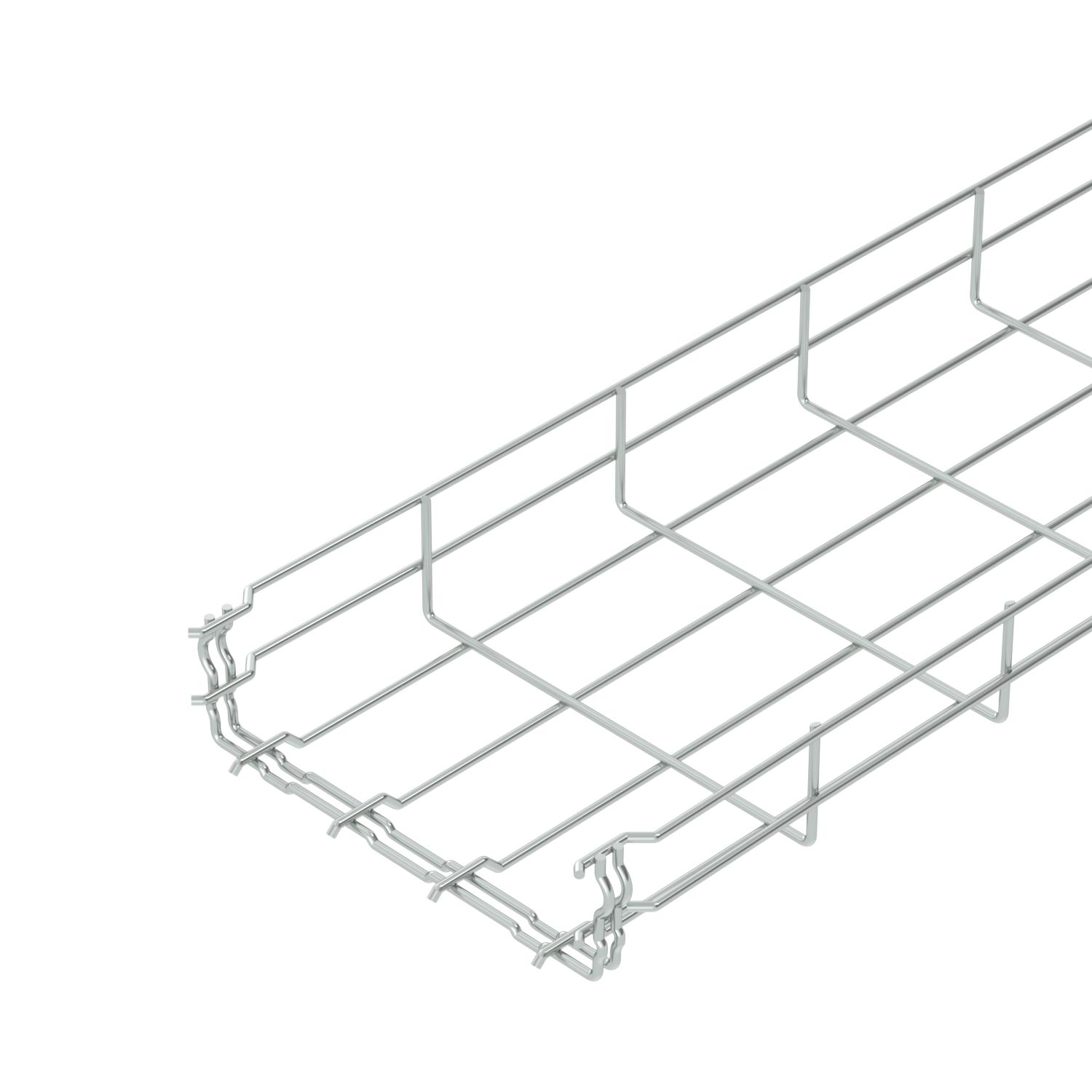

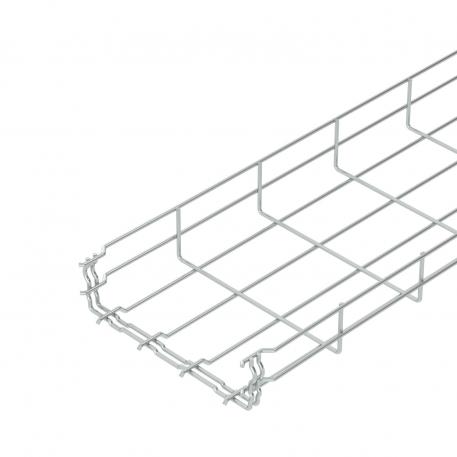

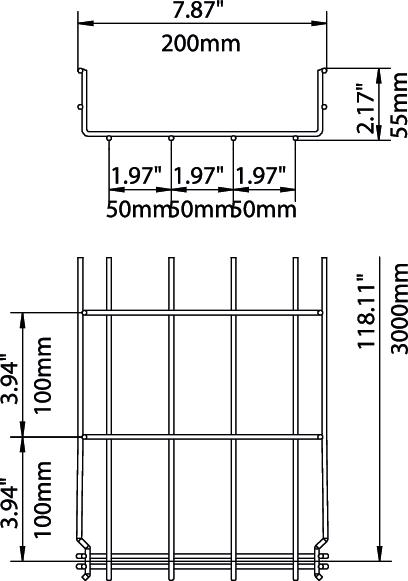

Caminho de cabos em varão GR-Magic® 55 G 3000 | 200 | 55 | 3,9 | 87 | sim

Caminho de cabos em varão GR-Magic® 55 G

Ref. 6001446 | EAN 4012196858613

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	55 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti

Descrição do produto

Descrição do produto

Caminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.
Para informações precisas sobre a classificação UL devem ser consultadas as certificações aplicáveis.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	55 mm
Altura	2,17 in
Comprimento	3000 mm
Conector sem parafuso	sim
Cor	zinco
Diâmetro do arame	3,9 mm
Dimensão	55x200x3000
Distância de apoio de 1,0 m	0,35 kN/m
Distância de apoio de 1,5m	0,2 kN/m
Distância de apoio de 2,0m	0,1 kN/m
Distância de apoio de 2,5m	0,1 kN/m
Forma do perfil	Forma em U
Funktionsgaranti	sim
Largura	200 mm

Largura	7,87 in
Material	Aço
Medida B	200 mm
Medida H	58 mm
Pegada de CO₂ (GWP) do berço ao portão	1,852 kg CO₂e / 1 Metro
Proteção antifogo	Manutenção de funções estrutura de suporte específica para cabos
Secção transversal útil	8700 mm²
Secção transversal útil	87 cm²
Separador integrado	sem
Superfície	eletrogalvanizado
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 55

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sim	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sim	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sim	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sim	6001446	m	3 m
GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sim	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sim	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	não	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	não	6001454	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Tampa para caminho de cabos em varão FS, de encaixe	DGRR 200 FS	6001846	m	3 m
União curva G	GEV 36 G	6016715	Unidade	20 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 45 FS	TSG 45 FS	6062033	m	3 m
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Placa de saída de cabos FS	KAB GR FS	6220139	Unidade	10 Unidade
