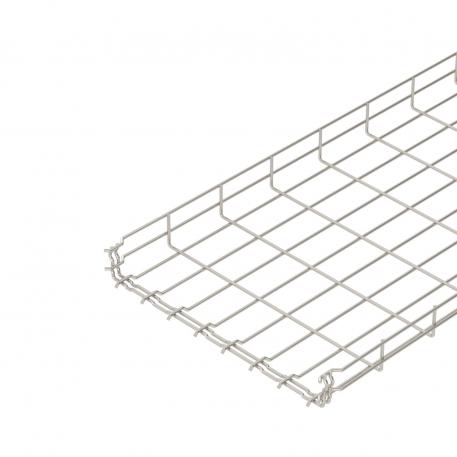

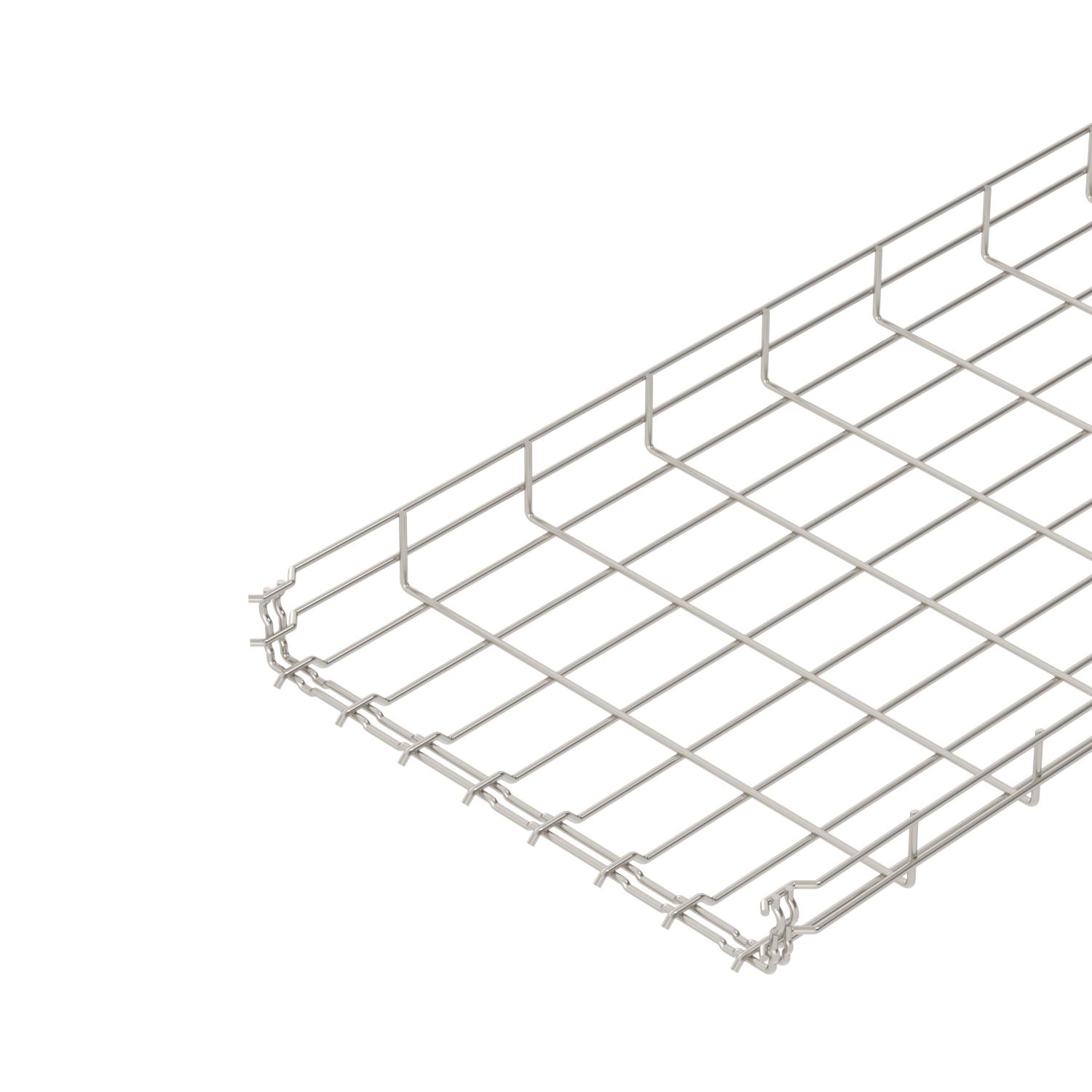

Caminho de cabos em varão GR-Magic® 55 A2

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	55 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti

Descrição do produto

Descrição do produto

Caminho de cabos em varão com união de encaixe rápido com 55 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

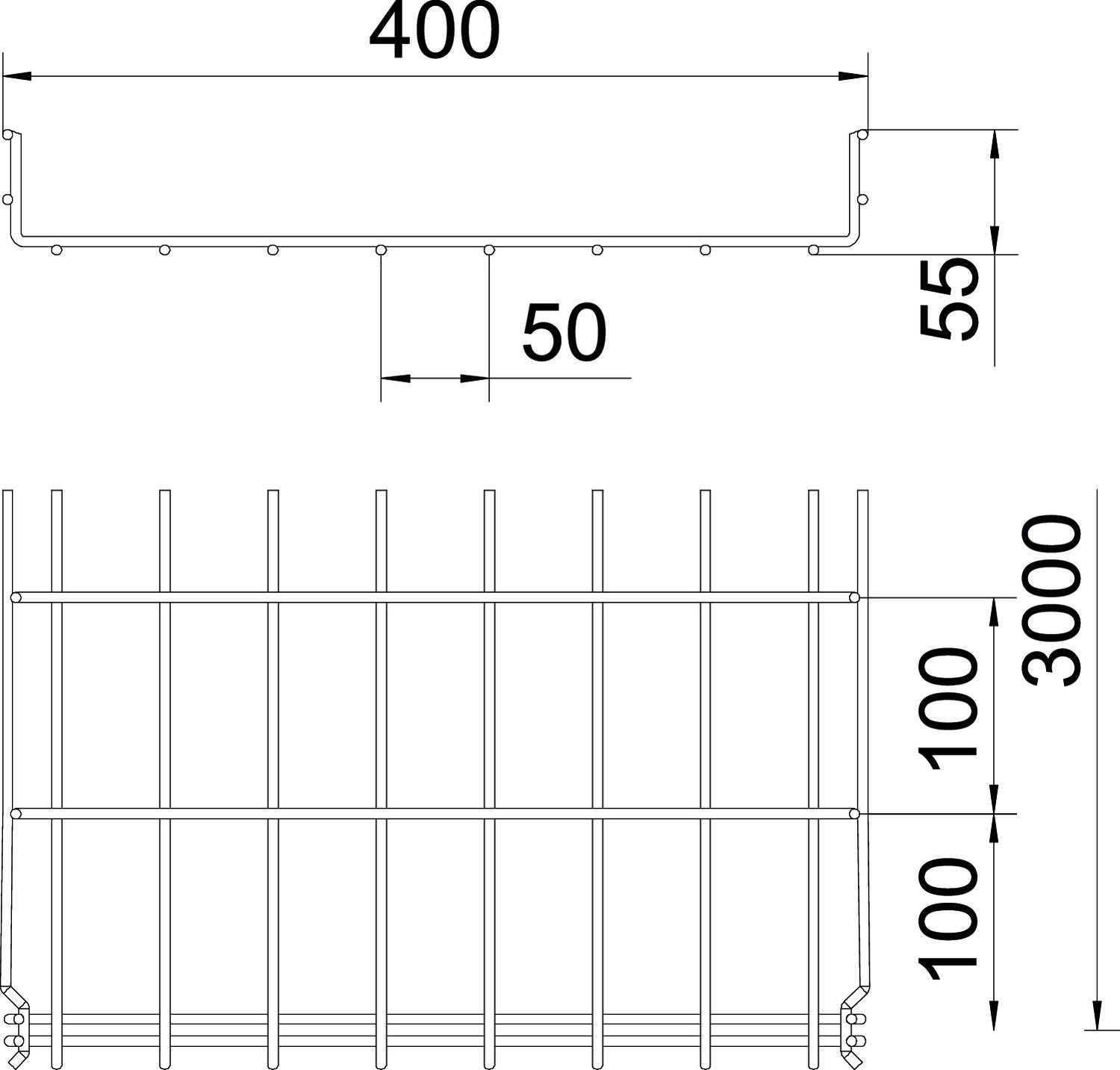

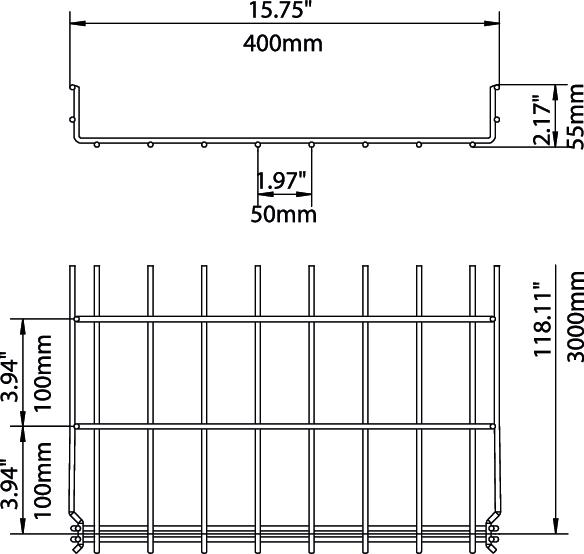

Dados técnicos

Largura	400 mm
Largura	16 in
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	400 mm
Medida H	58 mm
Pegada de CO₂ (GWP) do berço ao portão	11,782 kg CO₂e / 1 Metro
Secção transversal útil	17500 mm²
Secção transversal útil	175 cm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	sim	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	sim	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	sim	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	sim	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	sim	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	sim	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	não	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	não	6001085	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União curva A2	GEV 36 A2	6016731	Unidade	20 Unidade

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Separador 45 A2	TSG 45 A2	6062025	m	3 m
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Placa de saída de cabos A2	KAB GR A2	6220145	Unidade	10 Unidade
