Caminho de cabos em varão GR-Magic® 105 FT 3000 | 400 | 105 | 4,8 | 363 | não

Caminho de cabos em varão GR-Magic® 105 FT

Ref. 6002439 | EAN 4012196021710

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

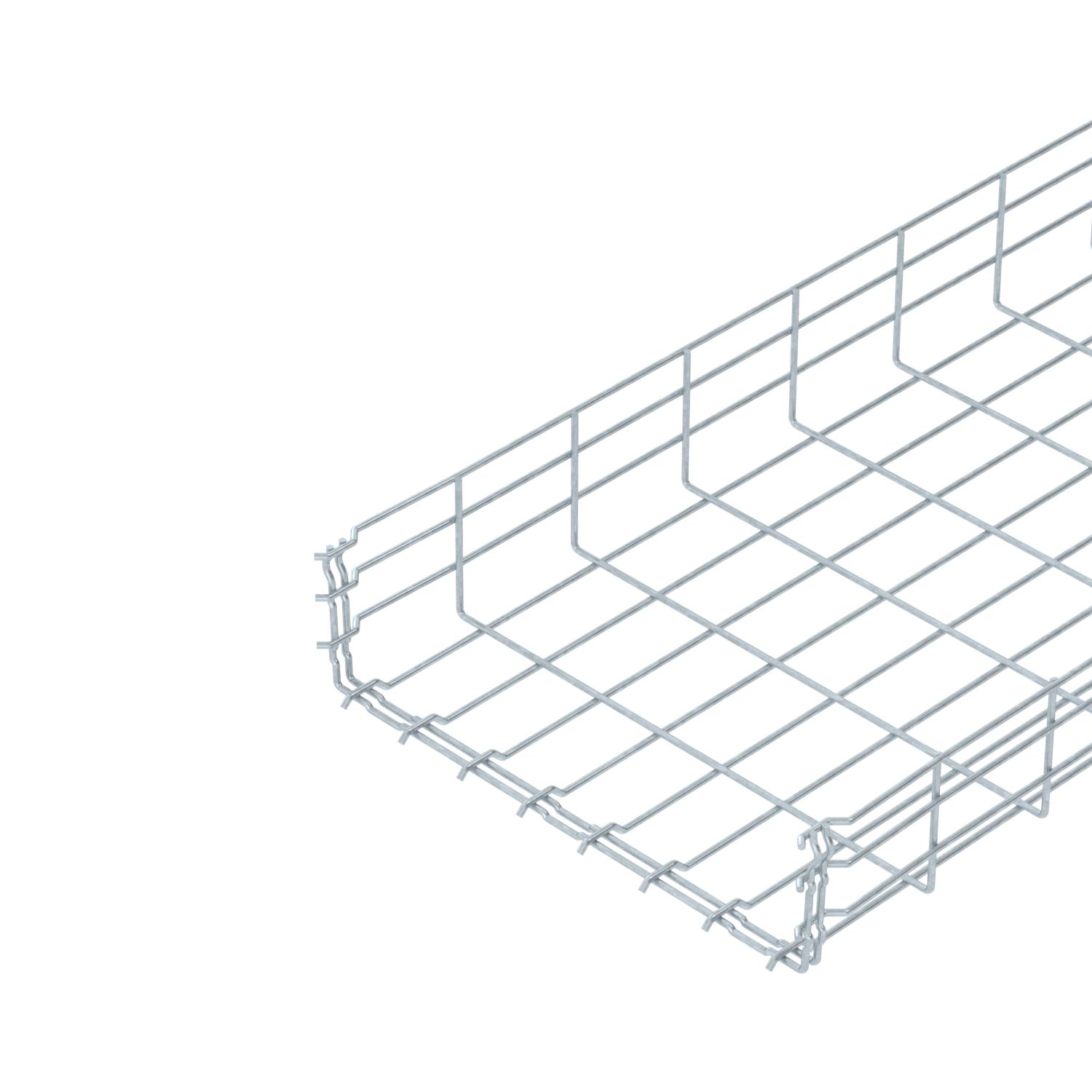

Caminho de cabos em varão com união de encaixe rápido com 105 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	4,13 in
Altura	105 mm
Comprimento	3000 mm
Conector sem parafuso	sim
Cor	zinco
Diâmetro do arame	4,8 mm

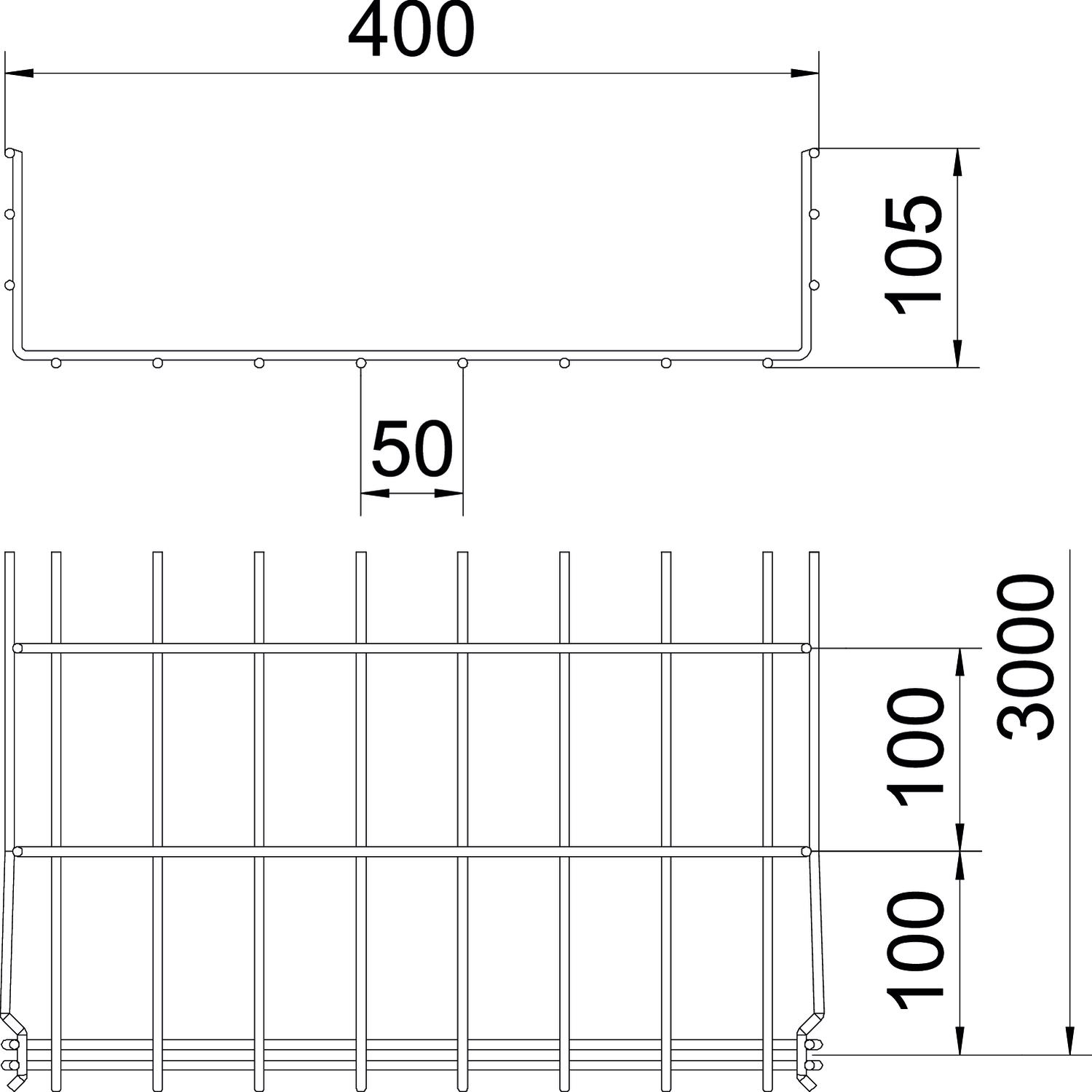

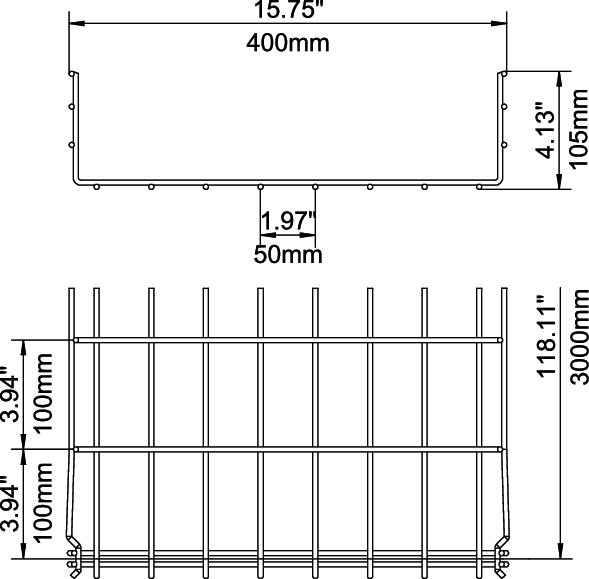

Dimensão	105x400x3000
Distância de apoio de 1,0 m	1,6 kN/m
Distância de apoio de 1,5m	0,8 kN/m
Distância de apoio de 2,0m	0,5 kN/m
Distância de apoio de 2,5m	0,33 kN/m
Distância de apoio de 3,0m	0,3 kN/m
Forma do perfil	Forma em U
Funktionsgaranti	não

Largura	400 mm
Largura	15,75 in
Material	Aço
Medida B	400 mm
Medida H	108 mm
Pegada de CO₂ (GWP) do berço ao portão	5,849 kg CO₂e / 1 Metro
Secção transversal útil	36300 mm²
Secção transversal útil	363 cm²
Separador integrado	sem
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos GR-Magic do tipo GRM 105

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	não	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	não	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	não	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	não	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	não	6002439	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	não	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	não	6002445	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União curva FT	GEV 36 FT	6016723	Unidade	20 Unidade

Acessórios de montagem

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Separador 85 DD	TSG 85 DD	6062331	m	3 m
Placa de saída de cabos FT	KAB GR FT	6220142	Unidade	10 Unidade
