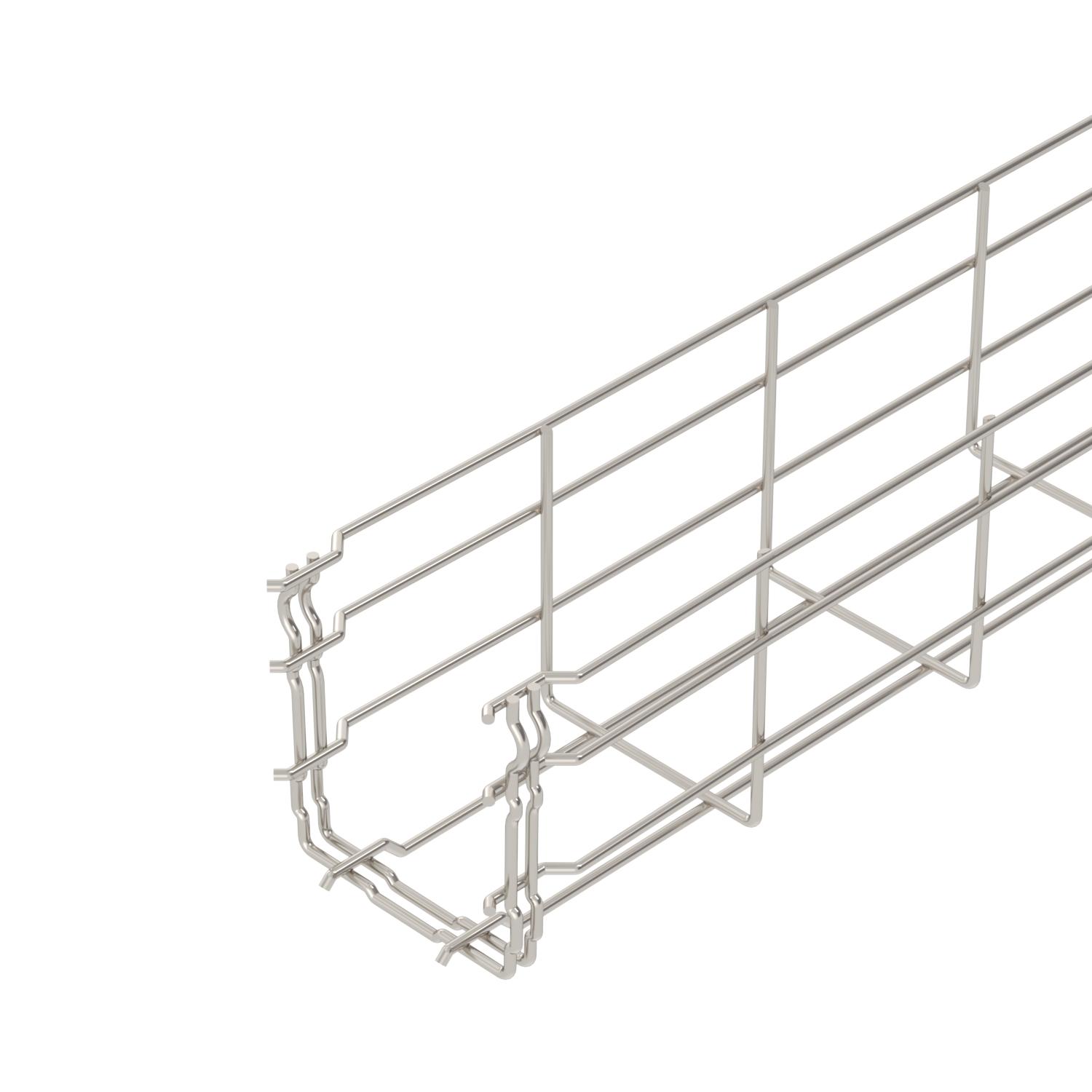

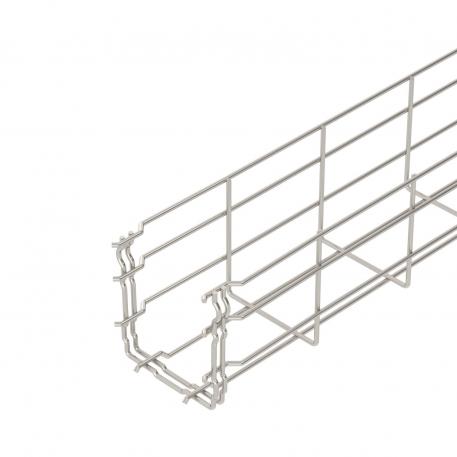

Caminho de cabos em varão GR-Magic® 105 A2

Ref. / Tipo

Comprimento	3000 mm

Largura

Altura	105 mm

Diâmetro do arame

Secção transversal útil

Funktionsgaranti	não

Descrição do produto

Descrição do produto

Caminho de cabos em varão com união de encaixe rápido e altura lateral de 105 mm.
Atenuação da blindagem magnética sem tampa 15 dB, com tampa 25 dB.

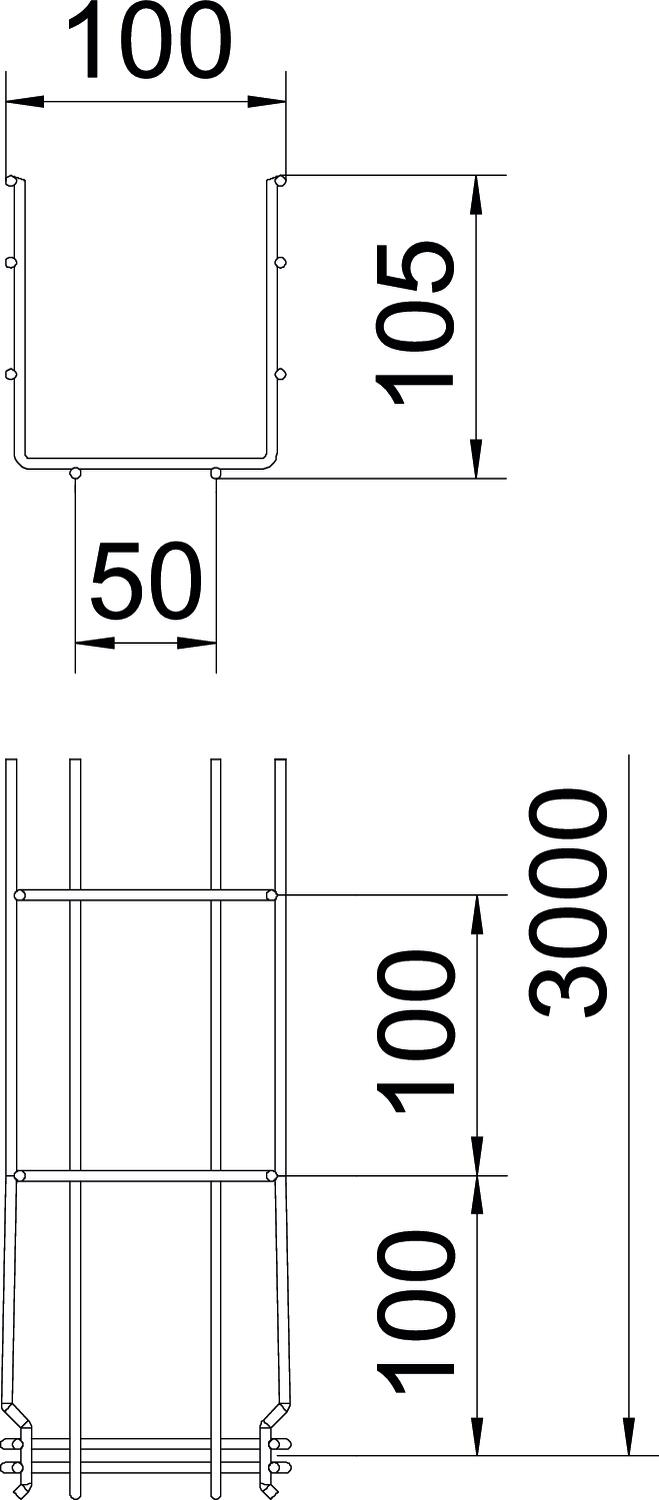

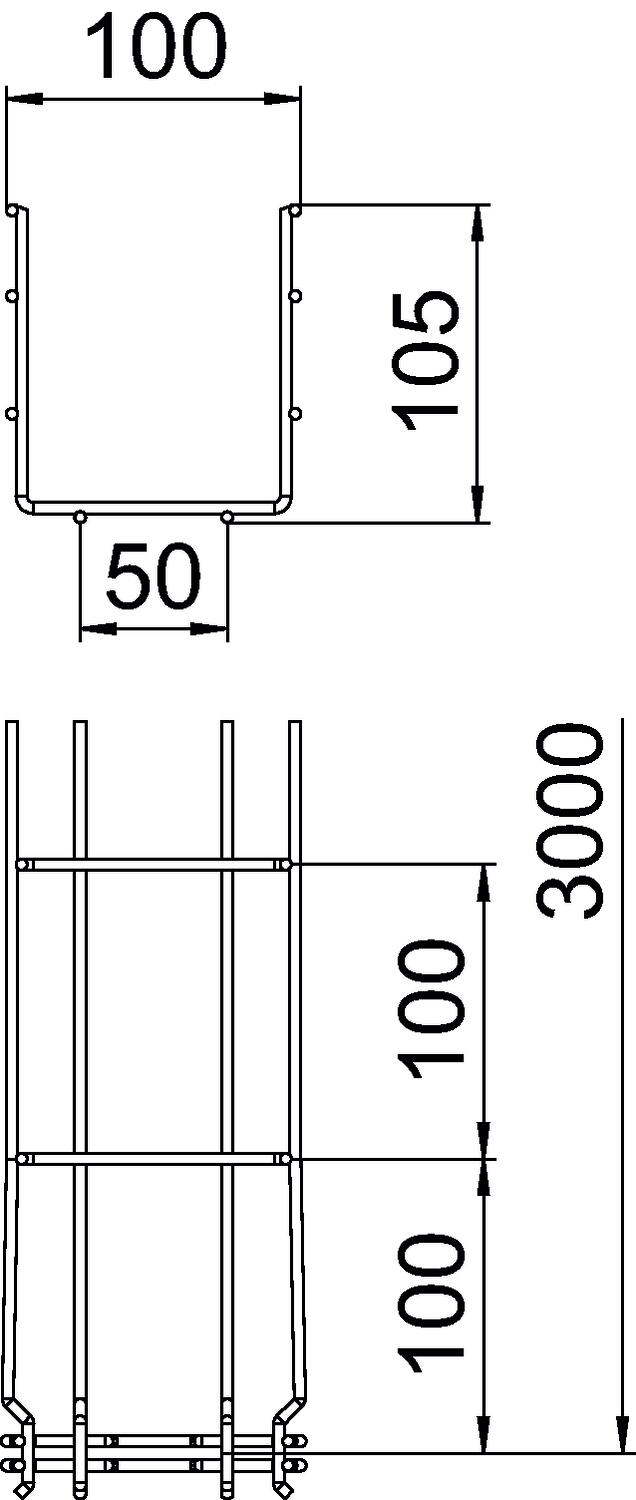

Dados técnicos

Largura	100 mm
Largura	3,94 in
Material	Aço inoxidável, livre de ferrugem 1.4301
Medida B	100 mm
Medida H	108 mm
Pegada de CO₂ (GWP) do berço ao portão	5 kg CO₂e / 1 Metro
Secção transversal útil	82 cm²
Secção transversal útil	8200 mm²
Separador integrado	sem
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Diâmetro do arame	Secção transversal útil	Funktionsgaranti	Ref.	Quantidade	Qte. minima fornec.
GRM 105 100 A2	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	não	6002451	m	3 m
GRM 105 150 A2	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	não	6002455	m	3 m
GRM 105 200 A2	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	não	6002457	m	3 m

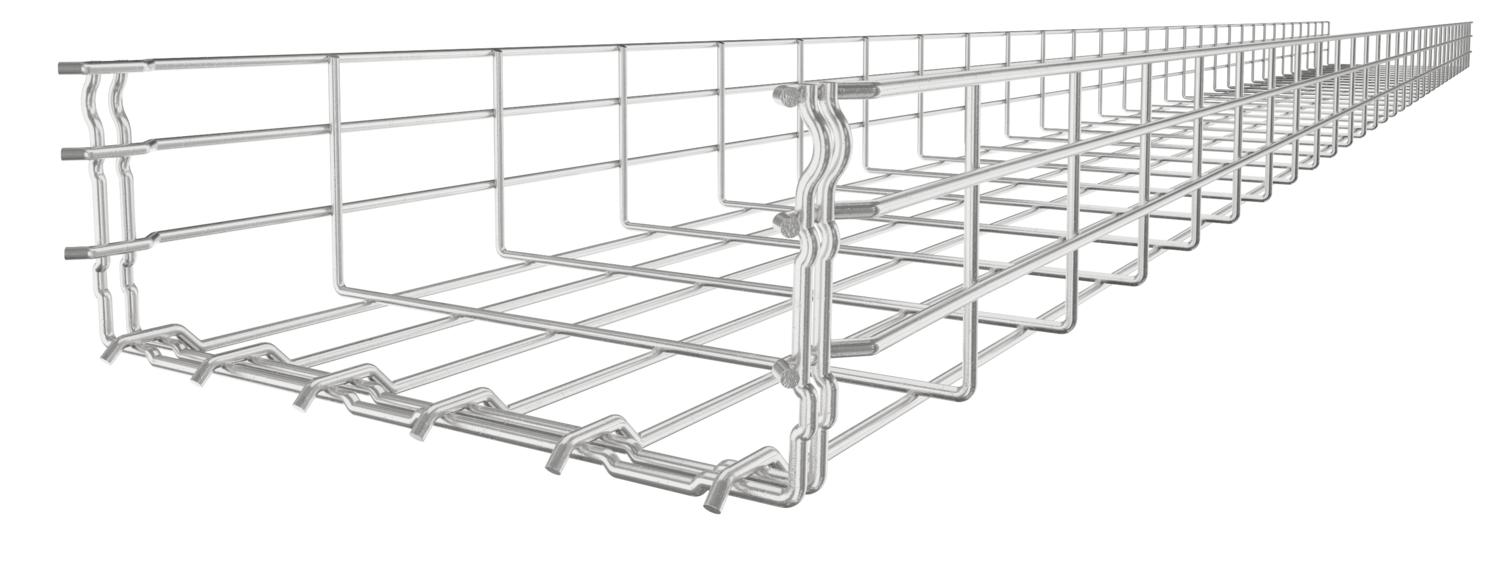

GRM 105 300 A2	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	não	6002460	m	3 m
GRM 105 400 A2	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	não	6002463	m	3 m
GRM 105 500 A2	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	não	6002466	m	3 m
GRM 105 600 A2	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	não	6002469	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

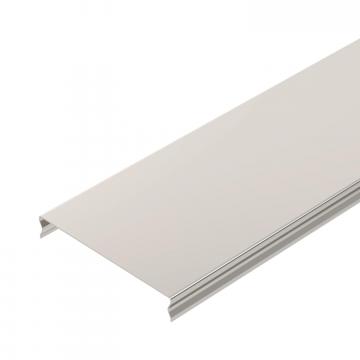

Tampa para caminho de cabos em varão, de encaixe, A2	DGRR 100 A2	6001862	m	3 m
União curva A2	GEV 36 A2	6016731	Unidade	20 Unidade

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

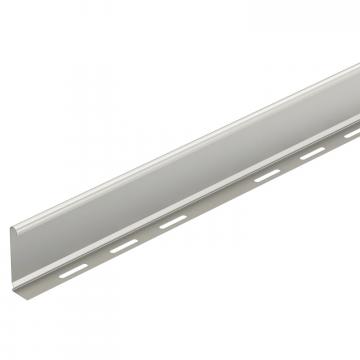

Separador 85 A2	TSG 85 A2	6062173	m	3 m
Fixador para fixação de separador	KS GR A2	6062282	Unidade	30 Unidade
Placa de saída de cabos A2	KAB GR A2	6220145	Unidade	10 Unidade
