Caminho de cabos em varão G Magic® 50 G
Ref. 6005535 | EAN 4012195686439
- Descrição do produto
-

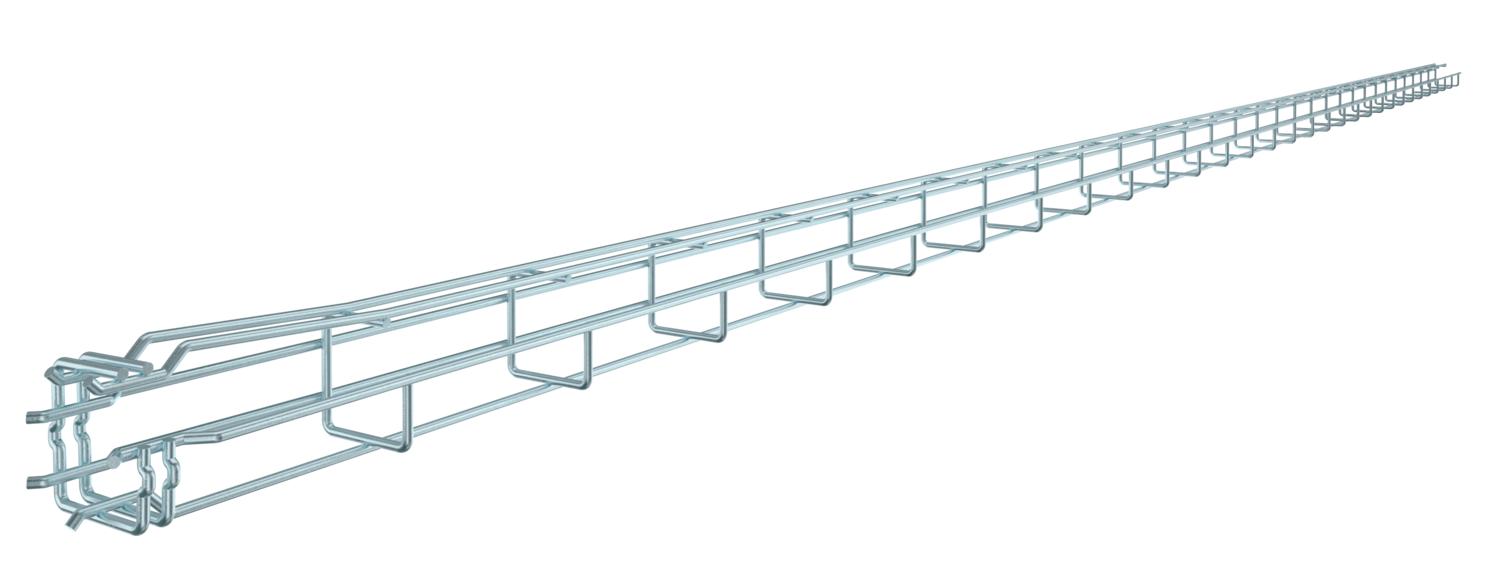

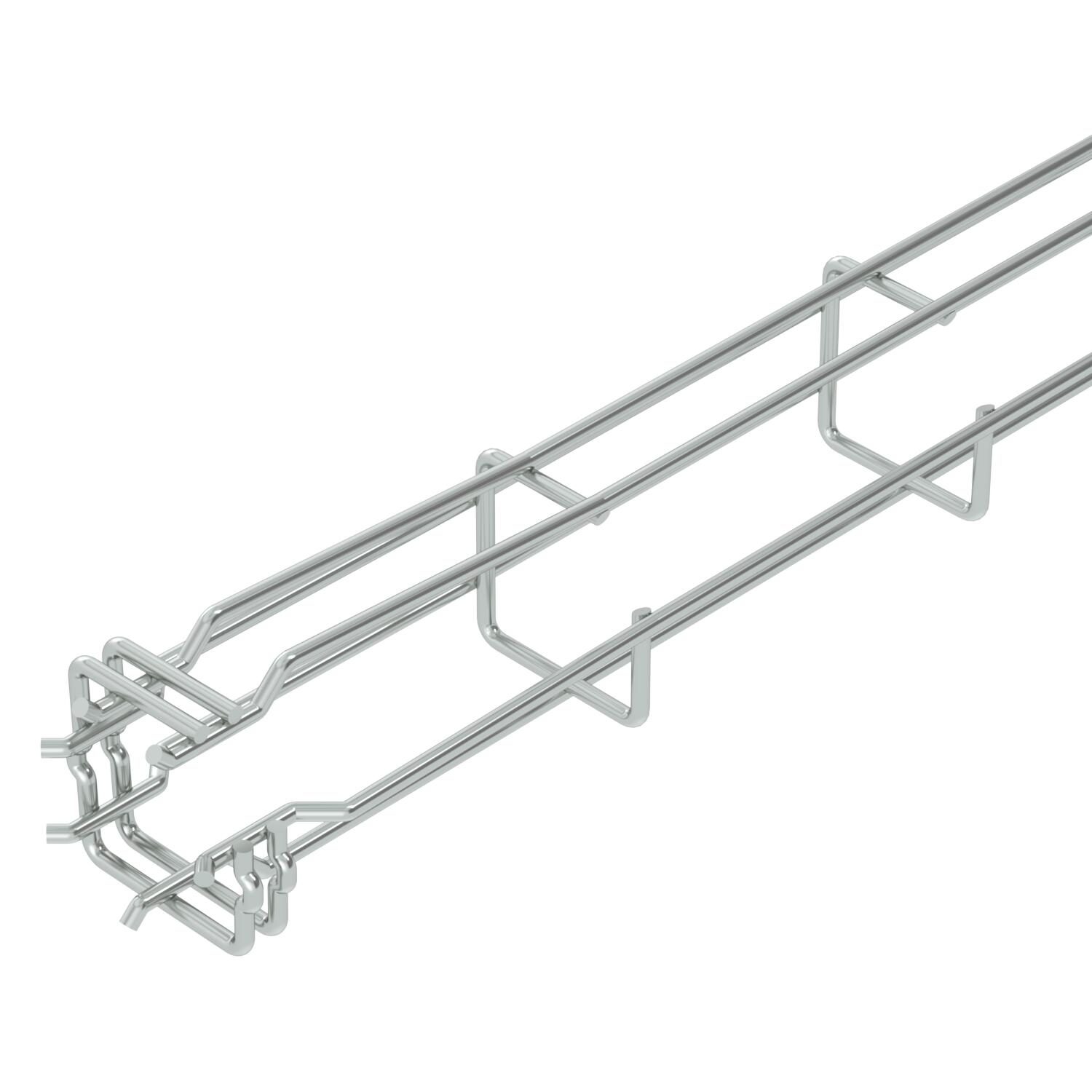

Descrição do produtoCaminho de cabos em varão em forma de G, com varões de aço soldados por pontos, com alturas laterais e larguras diferentes.
Possível montagem direta na parede e teto. Os dados de carga relativos aos diferentes tipos de colocação estão disponíveis mediante pedido.
Atenuação da blindagem magnética 15 dB
-
- Dados técnicos
-
Dados técnicos

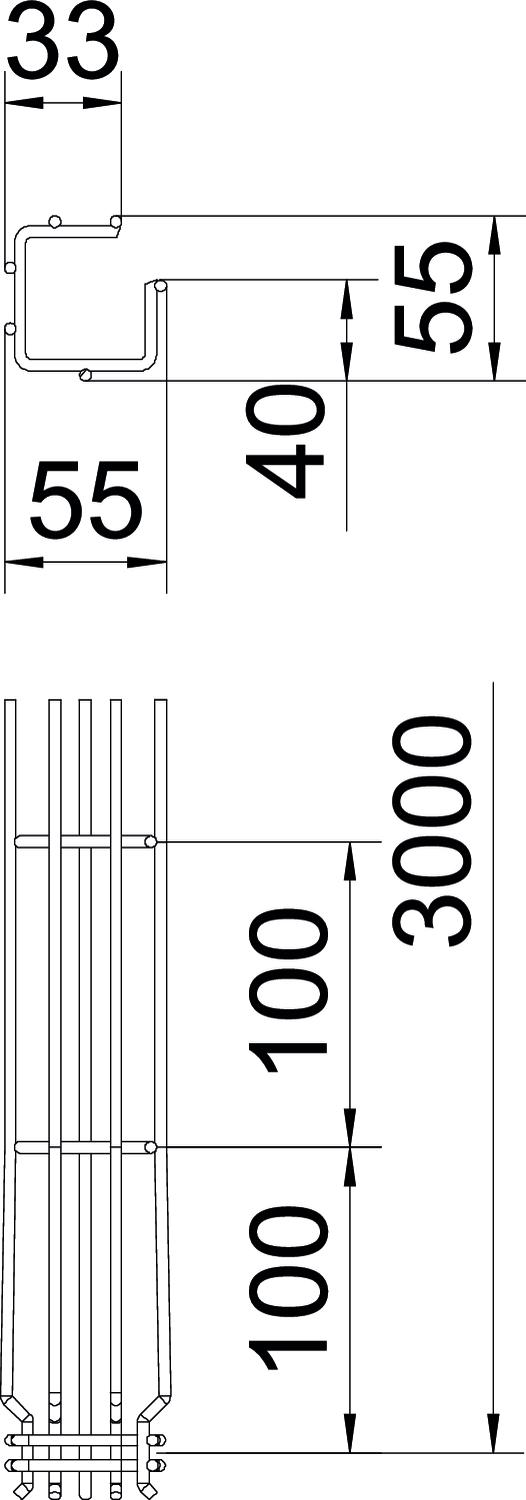

Aço inoxidável, decapado não Altura 50 mm Altura 1,97 in Comprimento 3000 mm Conector sem parafuso sim Cor zinco Diâmetro do arame 3,9 mm Dimensão 50x50x3000 Forma do perfil Forma em G Funktionsgaranti não Largura 1,97 in Largura 50 mm Material Aço Medida A 38 mm Medida B 55 mm Medida C 33 mm Medida H 55 mm Pegada de CO₂ (GWP) do berço ao portão 1,265 kg CO₂e / 1 Metro Secção transversal útil 1700 mm² Secção transversal útil 17 cm² Separador integrado sem Superfície eletrogalvanizado Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não - Todos os tipos
-
Acessórios de montagem
Produtos Tipo Ref. Quantidade Qte. minima fornec.

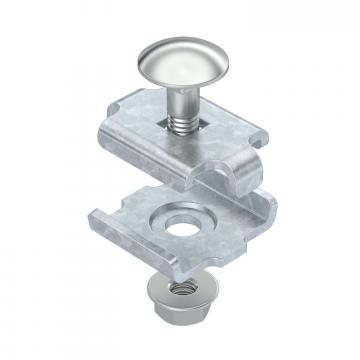

União reta FT
GSV 34 FT 6016634 20 Unidade - Downloads
-
Ficha técnica G-GRM 50 50 G / 6005535 , 0.22MB , pdfNotas explicativas KTS Kabeltragsysteme , 1.61MB , pdfCatálogo Kabeltragsysteme , 45.23MB , pdfDeclaração de conformidade UE G-GRM 50 50 G / 6005535 , 0.16MB , pdfREACH Declaração de conformidade G-GRM 50 50 G / 6005535 , 0.12MB , pdfRoHS Declaração de conformidade G-GRM 50 50 G / 6005535 , 0.12MB , pdfDeclaração ambiental Umweltproduktdeklaration (EPD) , 1.48MB , pdfAuxiliar de seleção GR-Magic® , 2.00MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdfInstruções de montagem Instruções de montagem, sistemas de caminhos de cabos em varão , 9.52MB , pdf
