Caminho de cabos em chapa SKSU 110 FT 3000 | 100 | 1,5 | não | Aço | Galvanizado por imersão a quente após maquinação

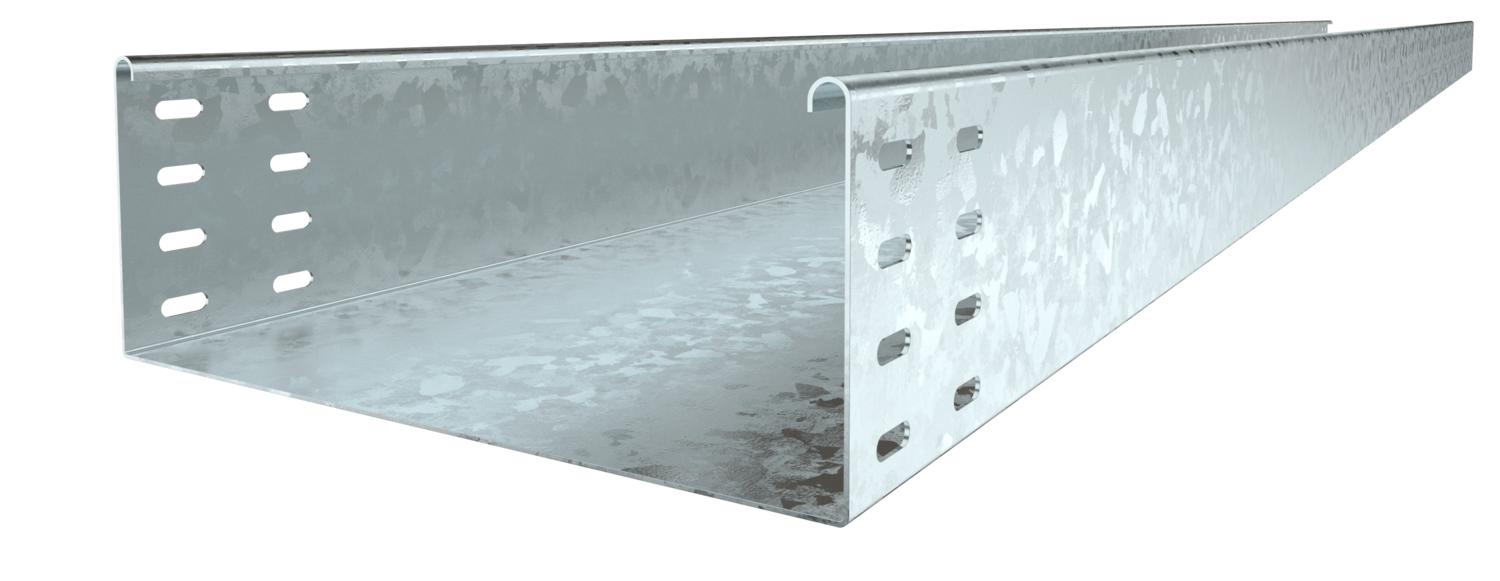

Caminho de cabos em chapa SKSU 110 FT

Ref. 6064795 | EAN 4012196397754

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	Galvanizado por imersão a quente após maquinação

Descrição do produto

Descrição do produto

SKSU 110 = sistema de caminhos de cabos em chapa de grandes cargas, não perfurado, de 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	4 in
Altura	110 mm
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco
Dimensão	110 x 100
Dimensão	110x100x3000
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,4 kN/m
Distância de apoio de 2,5m	1,76 kN/m
Distância de apoio de 3,0m	1,2 kN/m
Distância de apoio de 3,5m	0,84 kN/m
Distância de apoio de 4,0m	0,8 kN/m
Espessura das chapas	1,5 mm
Espessura das chapas	0,06 in

Funktionsgaranti	não
Instalação no pavimento	não
Largura	100 mm
Largura	4 in
Material	Aço
Medida B	100 mm
Pegada de CO₂ (GWP) do berço ao portão	9,1754 kg CO₂e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	10800 mm²
Secção transversal útil	108 cm²
Superfície	Galvanizado por imersão a quente após maquinação
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos em chapa SKSU 110

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSU 110 FT	3000 mm	100 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6064795	m	3 m
SKSU 120 FT	3000 mm	200 mm	1,5 mm	não	Aço	Galvanizado por imersão a quente após maquinação	6064833	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 110 FT	RLVL 110 FT	6067913	Unidade	10 Unidade
Tampa com ferrolho FT	DRL 100 FT	6051340	m	3 m
Ângulo 45º 110 FT	RB 45 110 FT	6036330	Unidade	1 Unidade
Ângulo 90º 110 FT	RB 90 110 FT	6036830	Unidade	1 Unidade
Ângulo ajustável 110 FT	RB W 110 FT	6037320	Unidade	1 Unidade
Derivação simples 110 FT	RAA 110 FT	6042251	Unidade	1 Unidade
Derivação em T 110 FT	RT 110 FT	6038320	Unidade	1 Unidade
Cruzeta 110 FT	RK 110 FT	7027451	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 110 DD	TSG 110 DD	6062335	m	3 m
