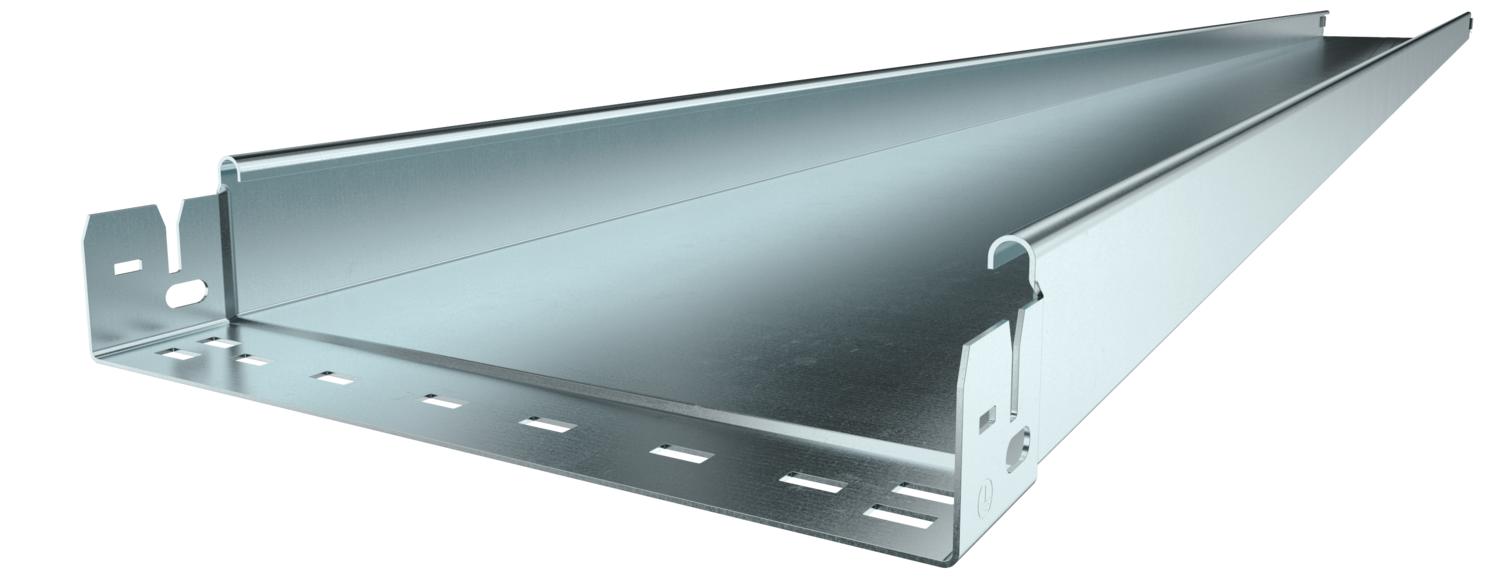

Caminho de cabos em chapa SKS-Magic® 60 não perfurado FS

Ref. / Tipo	6059696 / SKSMU 640 FS

Comprimento	3050 mm

Largura	400 mm

Altura	60 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	zinco

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

Caminho de cabos em chapa não perfurado com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

Dados técnicos

Largura	400 mm
Material	Aço
Medida B	400 mm
Pegada de CO₂ (GWP) do berço ao portão	14,8142 kg CO₂e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	238 cm²
Secção transversal útil	23800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSMU 640 FS	3050 mm	400 mm	60 mm	1,5 mm	não	zinco	Aço	galvanizado pelo método Sendzimir	6059696	m	3 m

Acessórios

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

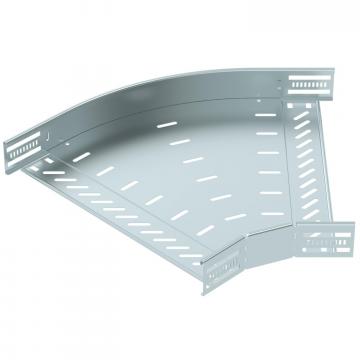

Ângulo 45° 60 FS	RB 45 640 FS	6036108	Unidade	1 Unidade

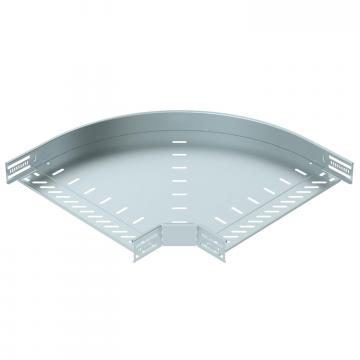

Ângulo 90° 60 FS	RB 90 640 FS	6036568	Unidade	1 Unidade

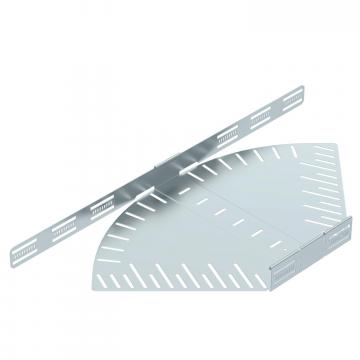

Ângulo ajustável em ângulo 60 FS	RB W 640 FS	6037108	Unidade	1 Unidade

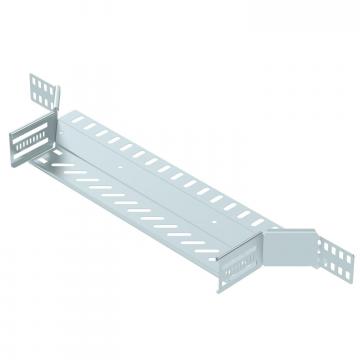

Derivação simples 60 FS	RAA 640 FS	6042119	Unidade	1 Unidade

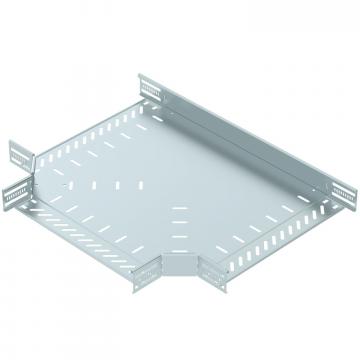

Derivação em T 60 FS	RT 640 FS	6038108	Unidade	1 Unidade

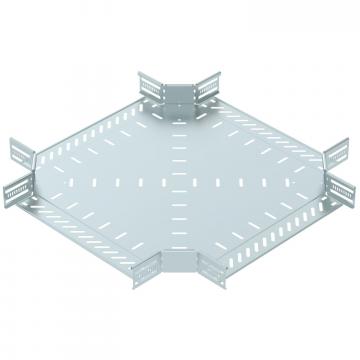

Cruzeta 60 FS	RK 640 FS	7027317	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 400 FS	6052401	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m

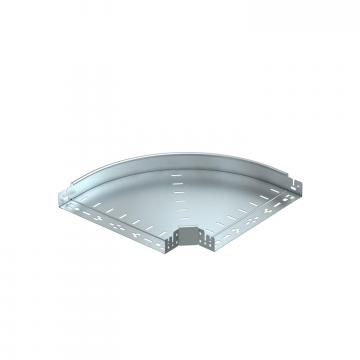

Ângulo 90º Magic 60 FS	RBM 90 640 FS	6041138	Unidade	1 Unidade
