Caminho de cabos em chapa SKS-Magic® 60 A4
Ref. 6059515 | EAN 4012195832911
- Descrição do produto
-
Descrição do produtoCaminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 60 mm Com tampa não Comprimento 3050 mm Cor aço inoxidável Dimensão 60x400x3050 Distância de apoio de 1,5m 2,7 kN/m Distância de apoio de 2,0m 2,1 kN/m Distância de apoio de 2,5m 1,47 kN/m Distância de apoio de 3,0m 0,8 kN/m Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Largura 400 mm Material Aço inoxidável 1.4571 Medida B 400 mm Medida L 280 mm Medida x 296 mm Medida y 362 mm Pegada de CO₂ (GWP) do berço ao portão 31,692 kg CO₂e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 23800 mm² Secção transversal útil 238 cm² Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos do tipo SKSM 60
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

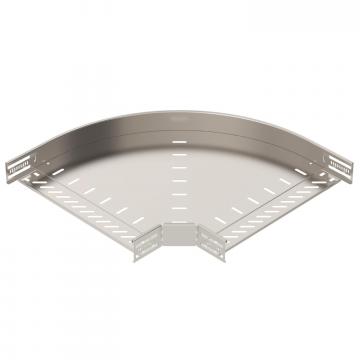

Ângulo 90° 60 A4
RB 90 640 A4 6036658 1 Unidade

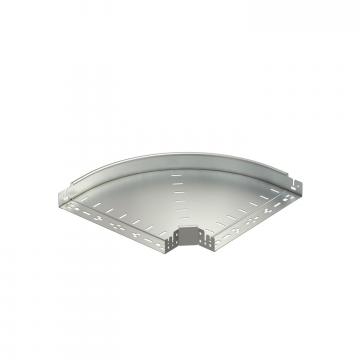

Ângulo 90° Magic 60 A4
RBM 90 640 A4 6041208 1 Unidade - Downloads
-
Ficha técnica SKSM 640 A4 / 6059515 , 0.37MB , pdfNotas explicativas KTS cable tray systems , 1.61MB , pdfDeclaração de conformidade UE SKSM 640 A4 / 6059515 , 0.16MB , pdfDeclaração de conformidade do Reino Unido SKSM 640 A4 / 6059515 , 0.09MB , pdfMarca de aprovação Marca de aprovação VDE Caminho de cabos em chapa RKS-Magic® , 0.80MB , pdfMarca de aprovação Marca de aprovação VDE KTS-Magic , 0.18MB , pdfDeclaração ambiental Environmental Product Declaration (EPD) , 1.48MB , pdfInstruções de montagem Latchable Magic cable tray systems , 12.02MB , pdfInstruções de montagem General information on the mounting , 2.61MB , pdf
