Caminho de cabos em chapa SKS-Magic® 60 A4 3050 | 200 | 60 | 1,5 | não | aço inoxidável | Aço inoxidável 1.4571 | brilhante, pós-tratamento

Caminho de cabos em chapa SKS-Magic® 60 A4

Ref. 6059511 | EAN 4012195832867

Ref. / Tipo

Comprimento	3050 mm

Largura

Altura	60 mm

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Cor	aço inoxidável

Material	Aço inoxidável 1.4571

Superfície	brilhante, pós-tratamento

Descrição do produto

Descrição do produto

Caminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.

O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.

A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	60 mm
Aplicação sistema de pulverizadores	sim
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Com tampa	não
Comprimento	3050 mm
Cor	aço inoxidável
Dimensão	60x200x3050
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,25 kN/m
Distância de apoio de 2,5m	1,58 kN/m
Distância de apoio de 3,0m	1 kN/m
Espessura das chapas	1,5 mm
Funktionsgaranti	não
Instalação no pavimento	sim

Largura	200 mm
Material	Aço inoxidável 1.4571
Medida B	200 mm
Medida L	80 mm
Medida x	96 mm
Medida y	162 mm
Pegada de CO₂ (GWP) do berço ao portão	20,0787 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	118 cm²
Secção transversal útil	11800 mm²
Superfície	brilhante, pós-tratamento
Tipo de conector sistema de caminhos de cabos	Fixação por "click"
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	União integrada
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKSM 60

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Altura	Espessura das chapas	Funktionsgaranti	Cor	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKSM 610 A4	3050 mm	100 mm	60 mm	1,5 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6059507	m	3 m
SKSM 620 A4	3050 mm	200 mm	60 mm	1,5 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6059511	m	3 m
SKSM 630 A4	3050 mm	300 mm	60 mm	1,5 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6059513	m	3 m
SKSM 640 A4	3050 mm	400 mm	60 mm	1,5 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6059515	m	3 m
SKSM 650 A4	3050 mm	500 mm	60 mm	1,5 mm	não	aço inoxidável	Aço inoxidável 1.4571	brilhante, pós-tratamento	6059517	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
Conjunto de união rápida A4	KTSMV 620 A4	6068984	Unidade	1 Unidade

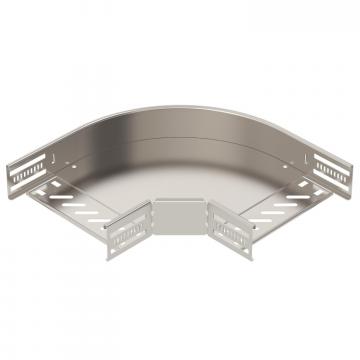

Ângulo 90° 60 A4	RB 90 620 A4	6036654	Unidade	1 Unidade
Tampa com ferrolho A4	DRL 200 A4	6052981	m	3 m

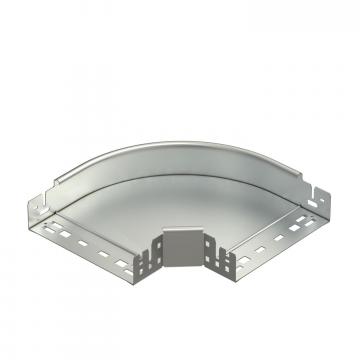

Ângulo 90° Magic 60 A4	RBM 90 620 A4	6041204	Unidade	1 Unidade
