Caminho de cabos em chapa SKS-Magic® 60 A2
Ref. 6059494 | EAN 4012195832744
- Descrição do produto
-
Descrição do produtoCaminho de cabos em chapa com união de encaixe rápido integrada. O comprimento útil do caminho de cabos em chapa é de 3.000 mm.
O caminho de cabos possui uma perfuração lateral contínua de 7 x 20 mm para a instalação de componentes adicionais de ligação e montagem.
A partir da largura de caminhos de cabos em chapa de 200 mm com 30% de perfuração, conforme a diretiva VdS 2092, adequados para aplicação por baixo de sistemas de pulverizadores.
-
- Dados técnicos
-
Dados técnicos
Aço inoxidável, decapado não Altura 60 mm Aplicação sistema de pulverizadores sim Atenuação da blindagem magnética com tampa 50 dB Atenuação da blindagem magnética sem tampa 20 dB Com tampa não Comprimento 3050 mm Cor aço inoxidável Dimensão 60x200x3050 Distância de apoio de 1,5m 3 kN/m Distância de apoio de 2,0m 2,25 kN/m Distância de apoio de 2,5m 1,58 kN/m Distância de apoio de 3,0m 1 kN/m Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Largura 200 mm Material Aço inoxidável, livre de ferrugem 1.4301 Medida B 200 mm Medida L 80 mm Medida x 96 mm Medida y 162 mm Pegada de CO₂ (GWP) do berço ao portão 20,0781 kg CO₂e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 118 cm² Secção transversal útil 11800 mm² Superfície brilhante, pós-tratamento Tipo de conector sistema de caminhos de cabos Fixação por "click" Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector União integrada Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos do tipo SKSM 60
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.

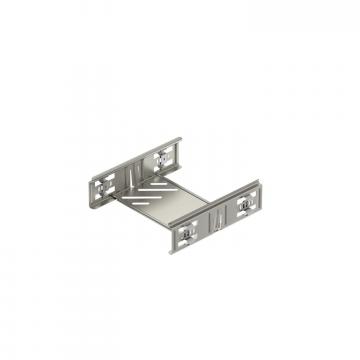

Conjunto de união rápida Magic A2
KTSMV 620 A2 6068962 1 Unidade
Tampa com ferrolho A2
DRL 200 A2 6052894 3 m
Separador 60 A2
TSG 60 A2 6062084 3 m - Downloads
-
