Caminho de cabos em chapa SKS 85 FT
Ref. 6058647 | EAN 4012196061518
- Descrição do produto
-

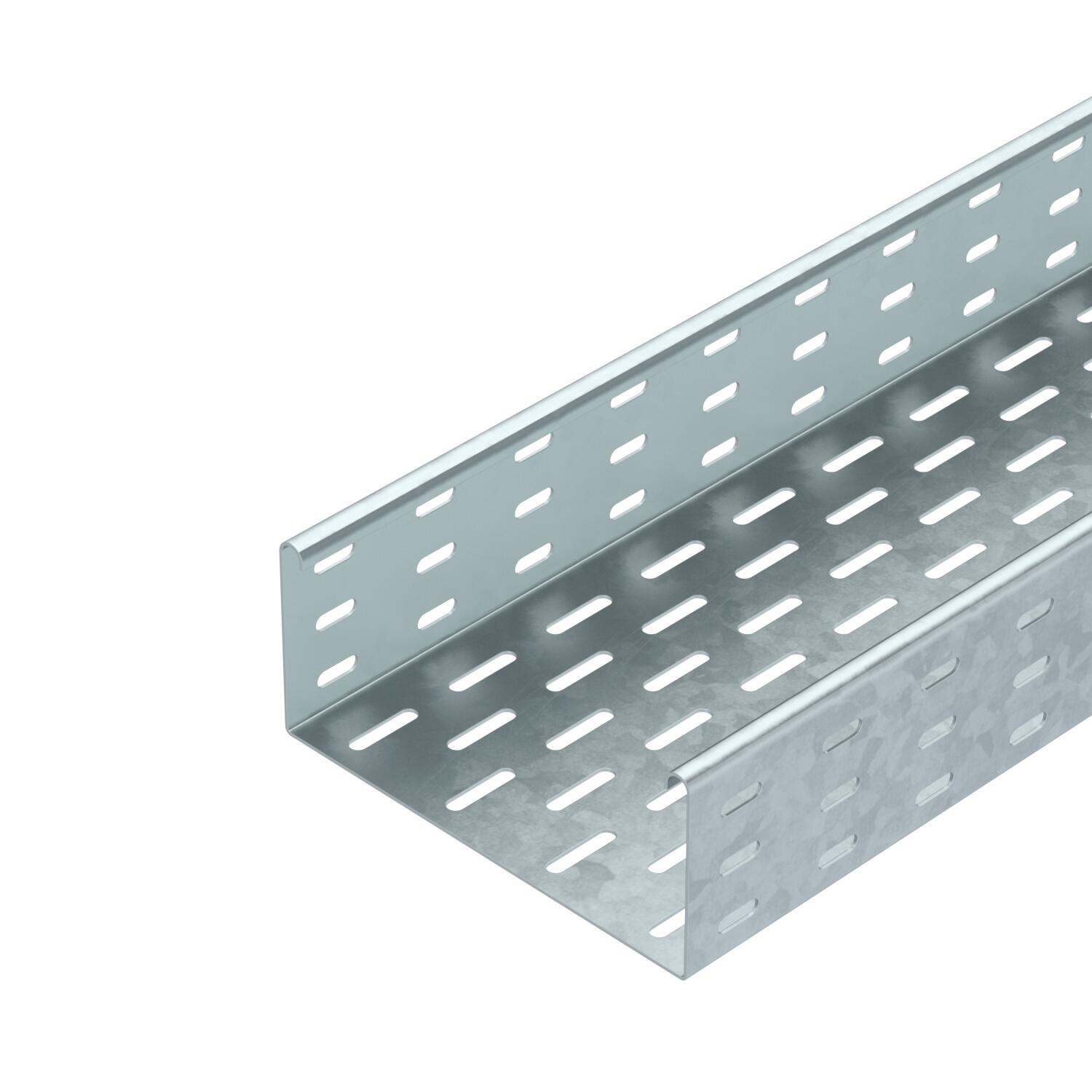

Descrição do produtoSKS 85 = Sistema de caminhos de cabos em chapa para cargas pesadas, com uma altura lateral de 85 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos

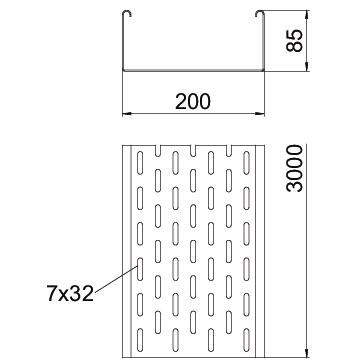

Aço inoxidável, decapado não Altura 3 in Altura 85 mm Com tampa não Comprimento 10 ft Comprimento 3000 mm Cor zinco Dimensão 85x200x3000 Dimensão 85 x 200 Distância de apoio de 1,5m 2,8 kN/m Distância de apoio de 2,0m 2,25 kN/m Distância de apoio de 2,5m 1,5 kN/m Distância de apoio de 3,0m 0,75 kN/m Espessura das chapas 0,6 in Espessura das chapas 1,5 mm Funktionsgaranti não Instalação no pavimento sim Largura 200 mm Largura 8 in Material Aço Medida B 200 mm Pegada de CO₂ (GWP) do berço ao portão 10,2949 kg CO₂e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 186 cm² Secção transversal útil 18600 mm² Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos em chapa SKS 85
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta e curva FT
RLVL 85 FT 6067816 10 Unidade
Ângulo 90º 85 FT
RB 90 820 FT 6036714 1 Unidade
Ângulo ajustável 85 FT
RB W 820 FT 6037222 1 Unidade
Tampa com ferrolho DD
DRL 200 DD 6052709 3 m
Separador 85 DD
TSG 85 DD 6062331 3 m - Downloads
-
