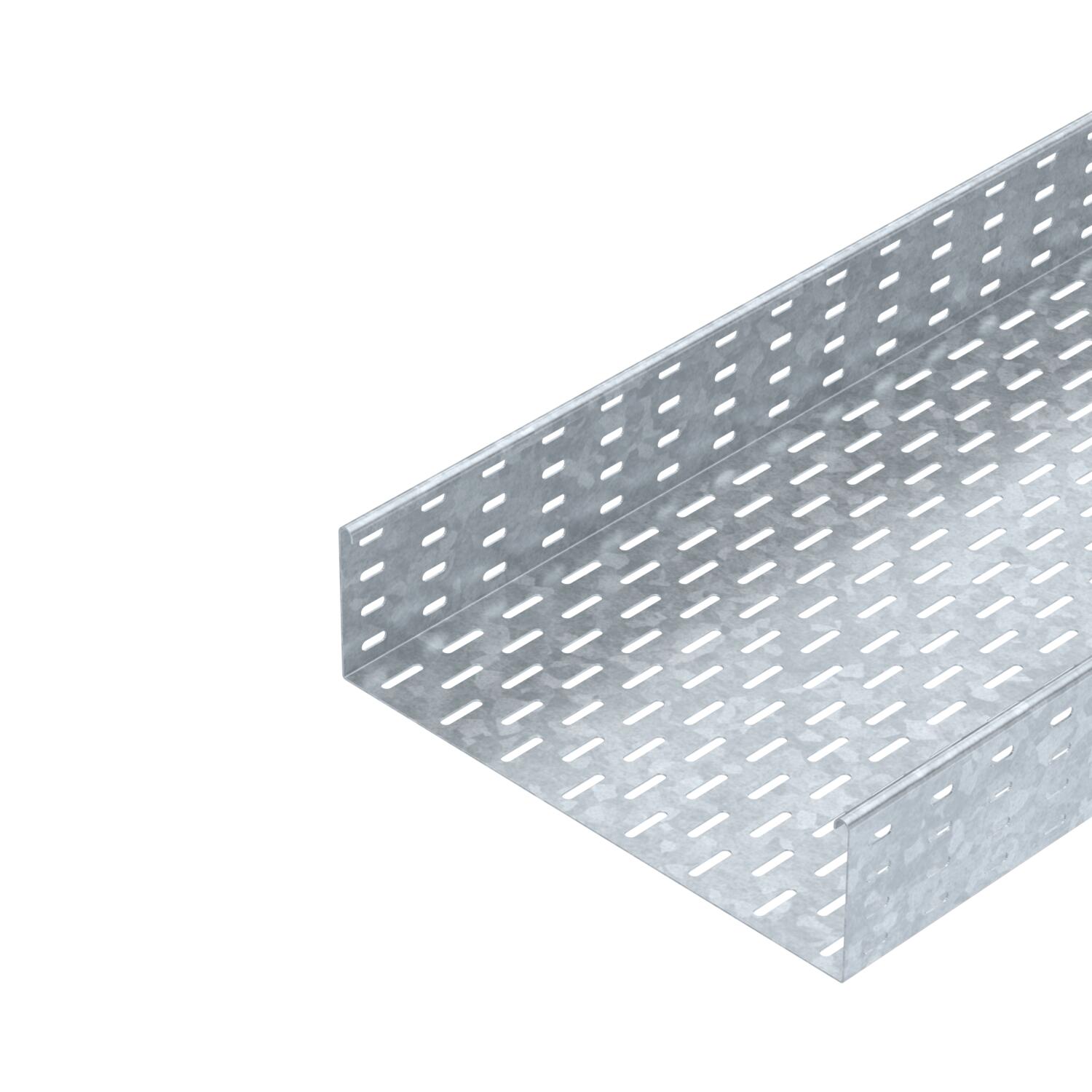

Caminho de cabos em chapa SKS 110 FT
Ref. 6061672 | EAN 4012196062713
- Descrição do produto
-
Descrição do produtoSKS 110 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.
-
- Dados técnicos
-
Dados técnicos

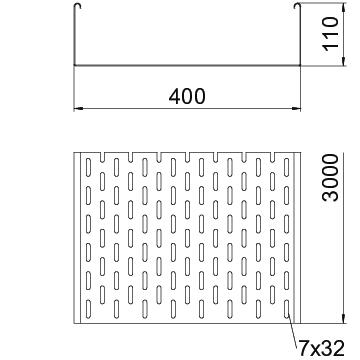

Aço inoxidável, decapado não Altura 4 in Altura 110 mm Com tampa não Comprimento 10 ft Comprimento 3000 mm Cor zinco Dimensão 110x400x3000 Dimensão 110 x 400 Distância de apoio de 1,5m 3 kN/m Distância de apoio de 2,0m 2,4 kN/m Distância de apoio de 2,5m 1,76 kN/m Distância de apoio de 3,0m 1,2 kN/m Distância de apoio de 3,5m 0,84 kN/m Distância de apoio de 4,0m 0,8 kN/m Espessura das chapas 1,5 mm Espessura das chapas 0,06 in Funktionsgaranti não Instalação no pavimento sim Largura 400 mm Largura 16 in Maß W 400 mm Material Aço Pegada de CO₂ (GWP) do berço ao portão 16,7571 kg CO₂e / 1 Metro Perfuração lateral sim Representação de orifícios NATO não Secção transversal útil 43800 mm² Secção transversal útil 438 cm² Superfície Galvanizado por imersão a quente após maquinação Tipo de conector sistema de caminhos de cabos aparafusado Tipo de ensaio de carga de acordo com IEC 61537 Tipo II Versão conector sem conector Versão para grandes cargas não Dados técnicos
Diagrama de cargas do caminho de cabos do tipo SKS 110
-
Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
-
Distância entre apoios em m
-
Flexão da travessa em mm com a kN/m permitida
-
Esquema de carga no procedimento do teste
-
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
-
Curva de flexão da travessa conforme distância entre apoios
-
- Todos os tipos
-
Todos os tipos
-
Acessórios do sistema
Produtos Tipo Ref. Quantidade Qte. minima fornec.
União reta e curva 110 FT
RLVL 110 FT 6067913 10 Unidade
Régua tapa juntas DD
SSLB 400 DD 7070322 20 Unidade

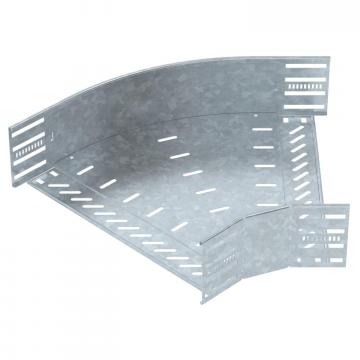

Ângulo 45º 110 FT
RB 45 140 FT 6036336 1 Unidade

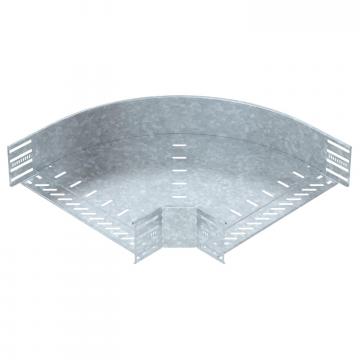

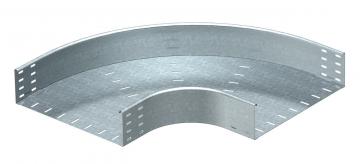

Ângulo 90º 110 FT
RB 90 140 FT 6036838 1 Unidade

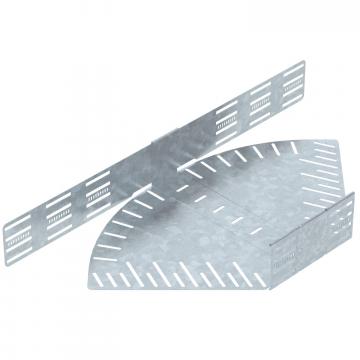

Ângulo ajustável 110 FT
RB W 140 FT 6037328 1 Unidade

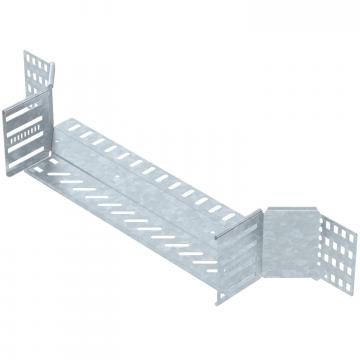

Derivação simples 110 FT
RAA 140 FT 6042259 1 Unidade

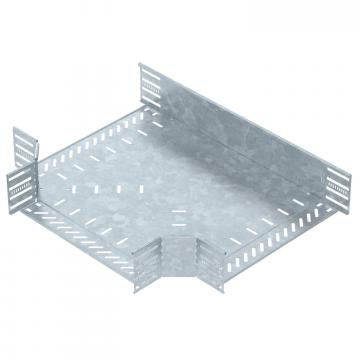

Derivação em T 110 FT
RT 140 FT 6038328 1 Unidade

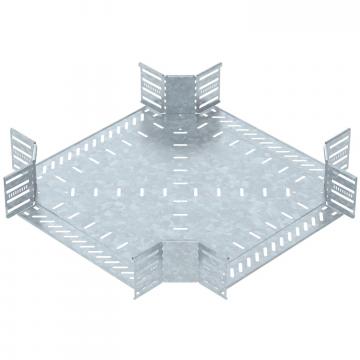

Cruzeta 110 FT
RK 140 FT 7027457 1 Unidade
Tampa com ferrolho DD
DRL 400 DD 6052715 3 m
Separador 110 DD
TSG 110 DD 6062335 3 m
Ângulo 90º 110 FT
RB 90 140 FT 7127413 1 Unidade - Downloads
-
