Caminho de cabos em chapa SKS 110 FS 3000 | 200 | 1,5 | não | Aço | galvanizado pelo método Sendzimir

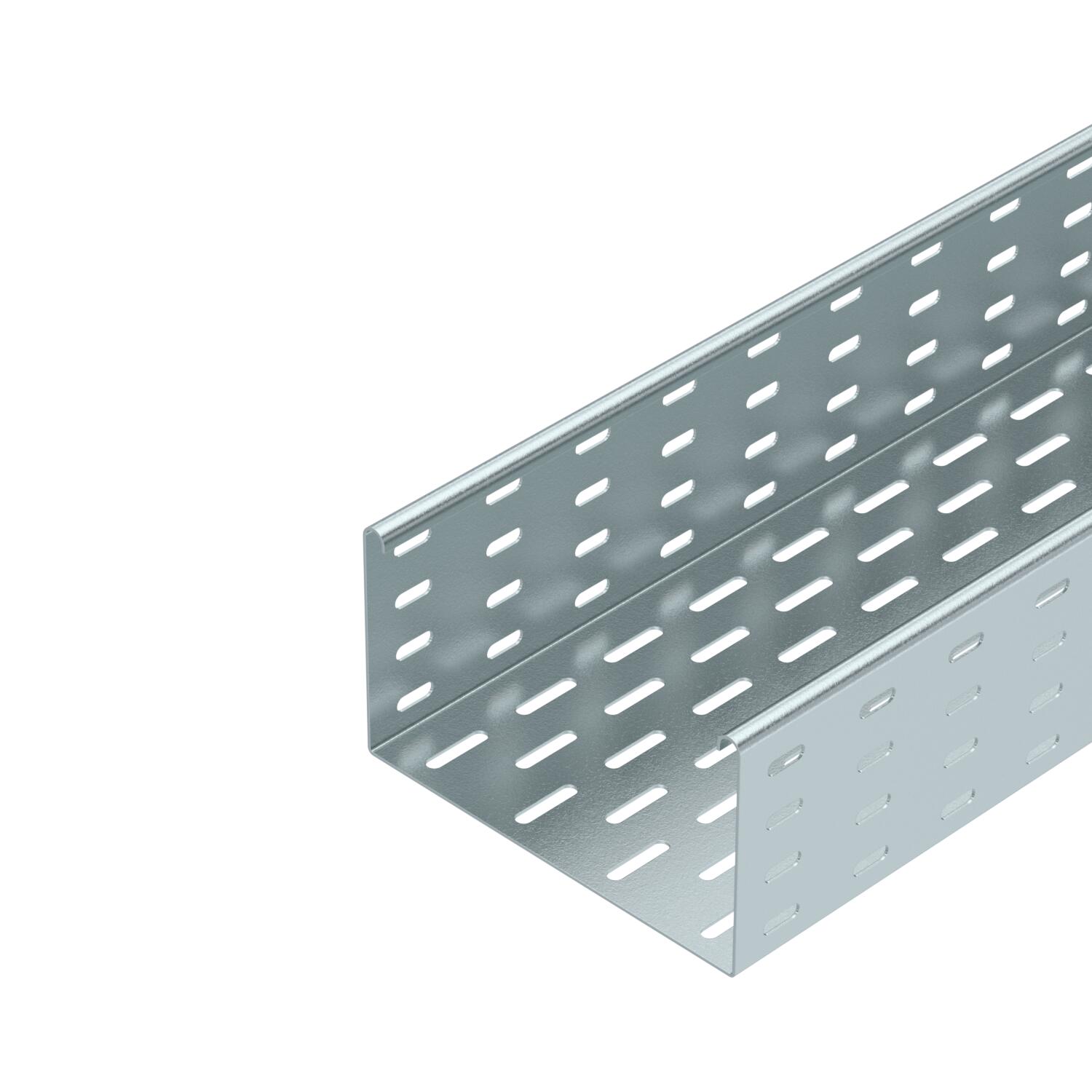

Caminho de cabos em chapa SKS 110 FS

Ref. 6061206 | EAN 4012196062232

Ref. / Tipo

Comprimento	3000 mm

Largura

Espessura das chapas	1,5 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

SKS 110 = Sistema de caminhos de cabos em chapa para cargas pesadas com uma altura lateral de 110 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Acessórios de entrega	Conector longitudinal RLVL 110
Aço inoxidável, decapado	não
Altura	110 mm
Altura	4 in
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco

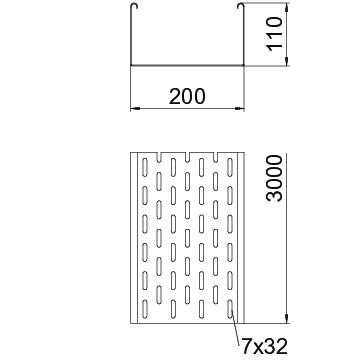

Dimensão	110x200x3000
Dimensão	110 x 200
Distância de apoio de 1,5m	3 kN/m
Distância de apoio de 2,0m	2,4 kN/m
Distância de apoio de 2,5m	1,76 kN/m
Distância de apoio de 3,0m	1,2 kN/m
Distância de apoio de 3,5m	0,84 kN/m
Distância de apoio de 4,0m	0,8 kN/m
Espessura das chapas	0,06 in
Espessura das chapas	1,5 mm

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	200 mm
Largura	8 in
Maß W	200 mm
Material	Aço
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	12,674 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	218 cm²
Secção transversal útil	21800 mm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	conector fornecido
Versão para grandes cargas	não

Dados técnicos

Diagrama de cargas do caminho de cabos do tipo SKS 110

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
SKS 110 FS	3000 mm	100 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6061109	m	3 m
SKS 120 FS	3000 mm	200 mm	1,5 mm	não	Aço	galvanizado pelo método Sendzimir	6061206	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta e curva 110 FS	RLVL 110 FS	6067131	Unidade	10 Unidade
Régua tapa juntas FS	SSLB 200 FS	7070213	Unidade	20 Unidade
Ângulo 45° 110 FS	RB 45 120 FS	6036302	Unidade	1 Unidade
Ângulo 90° 110 FS	RB 90 120 FS	6036804	Unidade	1 Unidade
Derivação simples 110 FS	RAA 120 FS	6042155	Unidade	1 Unidade
Derivação em T 110 FS	RT 120 FS	6038304	Unidade	1 Unidade
Cruzeta 110 FS	RK 120 FS	7027353	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m
Separador 110 FS	TSG 110 FS	6062122	m	3 m
