Caminho de cabos em chapa para grandes vãos WKSG 110 FS não | 6000 | 300 | 2

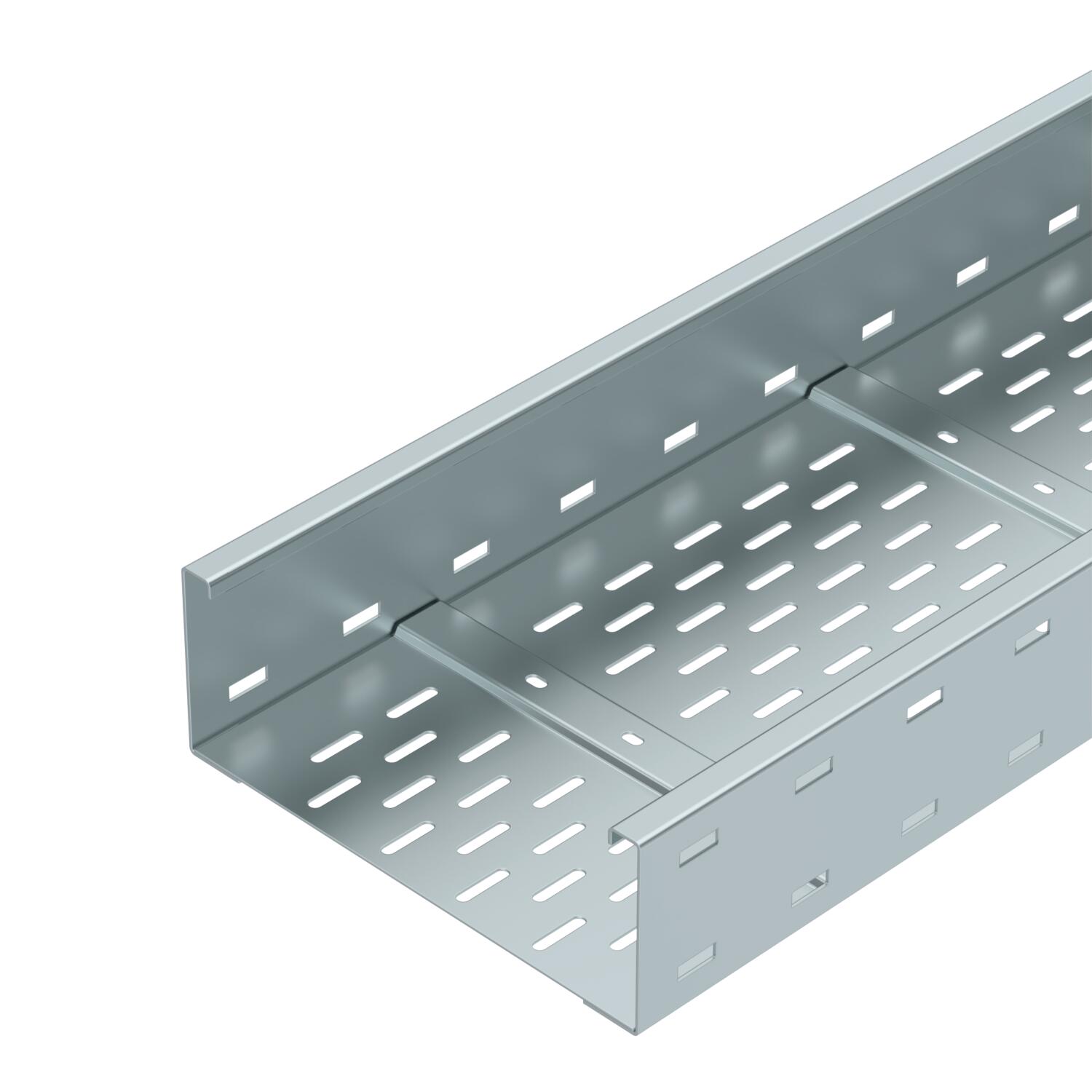

Caminho de cabos em chapa para grandes vãos WKSG 110 FS

Ref. 6098115 | EAN 4012196351497

Ref. / Tipo

Funktionsgaranti	não

Comprimento	6000 mm

Largura

Espessura das chapas	2 mm

Descrição do produto

Descrição do produto

Caminhos de cabos em chapa para grandes vãos, perfurados, com 110 mm de altura lateral.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	110 mm
Atenuação da blindagem magnética com tampa	50 dB
Atenuação da blindagem magnética sem tampa	20 dB
Comprimento	6000 mm
Comprimento útil	6000 mm
Cor	zinco

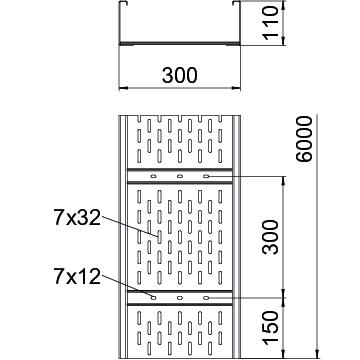

Dimensão	110x300x6000
Dimensão	300 x 110
Distância de apoio de 3,0m	2,5 kN/m
Distância de apoio de 3,5m	2,01 kN/m
Distância de apoio de 4,0m	1,6 kN/m
Distância de apoio de 4,5m	1,32 kN/m
Distância de apoio de 5,0m	1,1 kN/m
Distância de apoio de 6,0m	0,75 kN/m
Distância de apoio de 7,0m	0,45 kN/m
Distância de apoio de 8,0m	0,2 kN/m

Espessura das chapas	2 mm
Funktionsgaranti	não
Instalação no pavimento	sim
Largura	300 mm
Material	Aço
Medida B	300 mm
Medida H	10 mm
Medida L	6000 mm
Pegada de CO₂ (GWP) do berço ao portão	20,0428 kg CO₂e / 1 Metro
Perfuração lateral	sim
Secção transversal útil	30500 mm²
Secção transversal útil	305 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Versão conector	sem conector
Versão para grandes cargas	sim

Dados técnicos

Diagrama de cargas do caminho de cabos para grandes vãos do tipo WKSG 110

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Funktionsgaranti	Comprimento	Largura	Espessura das chapas	Ref.	Quantidade	Qte. minima fornec.
WKSG 120 FS	não	6000 mm	200 mm	2 mm	6098111	m	6 m
WKSG 130 FS	não	6000 mm	300 mm	2 mm	6098115	m	6 m
WKSG 140 FS	não	6000 mm	400 mm	2 mm	6098119	m	6 m
WKSG 150 FS	não	6000 mm	500 mm	2 mm	6098123	m	6 m
WKSG 160 FS	não	6000 mm	600 mm	2 mm	6098127	m	6 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	WRVL 110 FS	6091164	Unidade	2 Unidade
Ângulo 90° 110 FS	WRB 90 130 FS	6098308	Unidade	1 Unidade
Tampa com ferrolho FS	WDRL 1116 30 FS	6227430	m	3 m
Separador 85 FS	TSG 85 FS	6062114	m	3 m
Régua tapa juntas FS	SSLB 300 FS	7070217	Unidade	20 Unidade
