Caminho de cabos em chapa MKSU 60 FS 3000 | 200 | 1 | não | Aço | galvanizado pelo método Sendzimir

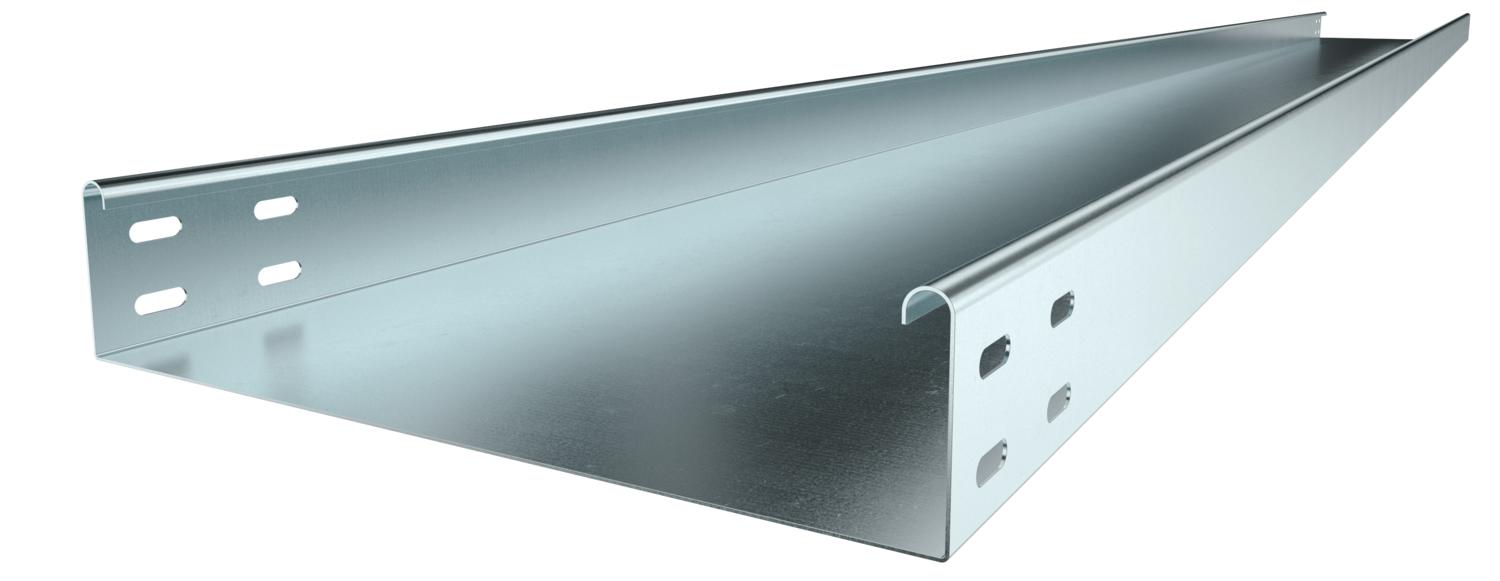

Caminho de cabos em chapa MKSU 60 FS

Ref. 6063187 | EAN 4012196063673

Ref. / Tipo	6063187 / MKSU 620 FS

Comprimento	3000 mm

Largura	200 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

MKSU 60 = sistema de caminhos de cabos em chapa não perfurado, de 60 mm de altura lateral. As uniões rectas devem ser encomendados separadamente.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	2 in
Altura	60 mm
Com tampa	não
Comprimento	3000 mm
Comprimento	10 ft
Cor	zinco
Dimensão	60 x 200
Dimensão	60x200x3000
Distância de apoio de 1,5m	1,5 kN/m
Distância de apoio de 1,75m	1,25 kN/m
Distância de apoio de 2,0m	1 kN/m
Distância de apoio de 2,5m	0,5 kN/m
Espessura das chapas	1 mm
Espessura das chapas	0,04 in
Funktionsgaranti	não

Instalação no pavimento	não
Largura	200 mm
Largura	8 in
Material	Aço
Medida B	200 mm
Pegada de CO₂ (GWP) do berço ao portão	6,2601 kg CO₂e / 1 Metro
Perfuração lateral	não
Representação de orifícios NATO	não
Secção transversal útil	11800 mm²
Secção transversal útil	118 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

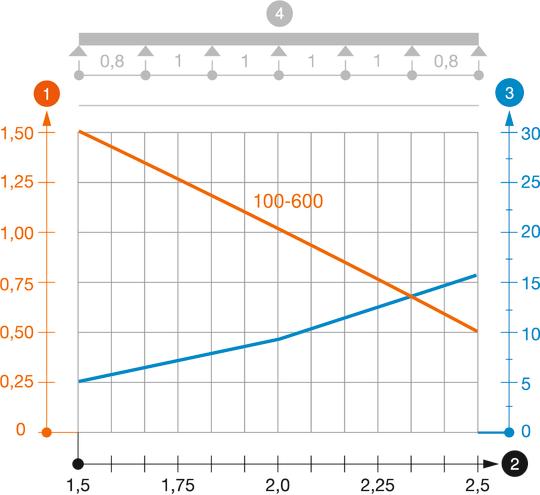

Diagrama de cargas do caminho de cabos em chapa do tipo MKSU 60 FS FT

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
MKSU 620 FS	3000 mm	200 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6063187	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.
União reta FS	RLVK 60 FS	6067093	Unidade	10 Unidade

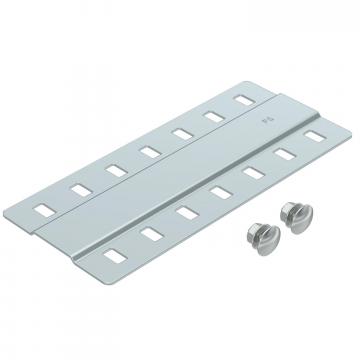

Régua tapa juntas FS	SSLB 200 FS	7070213	Unidade	20 Unidade

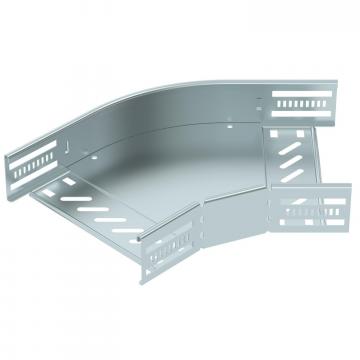

Ângulo 45° 60 FS	RB 45 620 FS	6036104	Unidade	1 Unidade

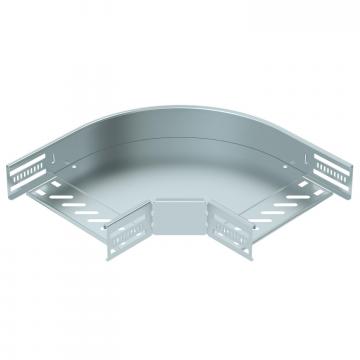

Ângulo 90° 60 FS	RB 90 620 FS	6036564	Unidade	1 Unidade

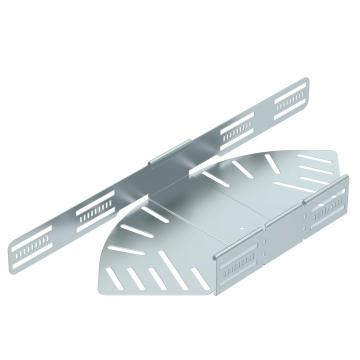

Ângulo ajustável em ângulo 60 FS	RB W 620 FS	6037104	Unidade	1 Unidade

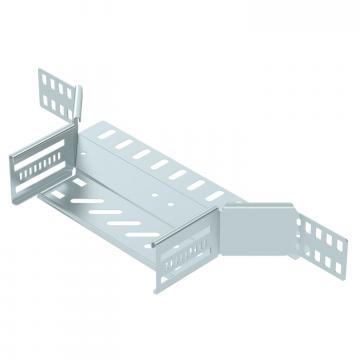

Derivação simples 60 FS	RAA 620 FS	6042115	Unidade	1 Unidade

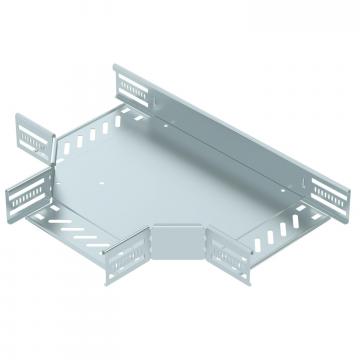

Derivação em T 60 FS	RT 620 FS	6038104	Unidade	1 Unidade

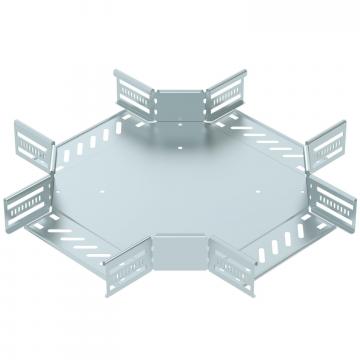

Cruzeta 60 FS	RK 620 FS	7027313	Unidade	1 Unidade
Tampa com ferrolho FS	DRL 200 FS	6052207	m	3 m
Separador 60 FS	TSG 60 FS	6062068	m	3 m
