Caminho de cabos em chapa IKS 60 FS 3000 | 100 | 1 | não | Aço | galvanizado pelo método Sendzimir

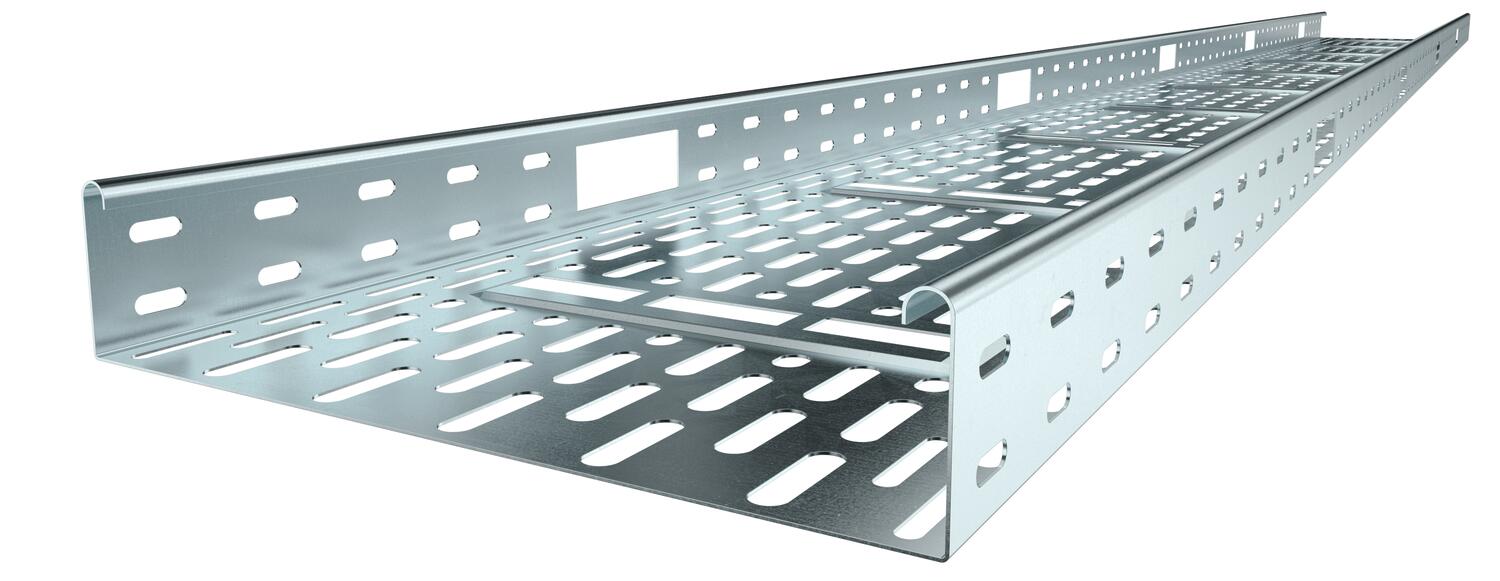

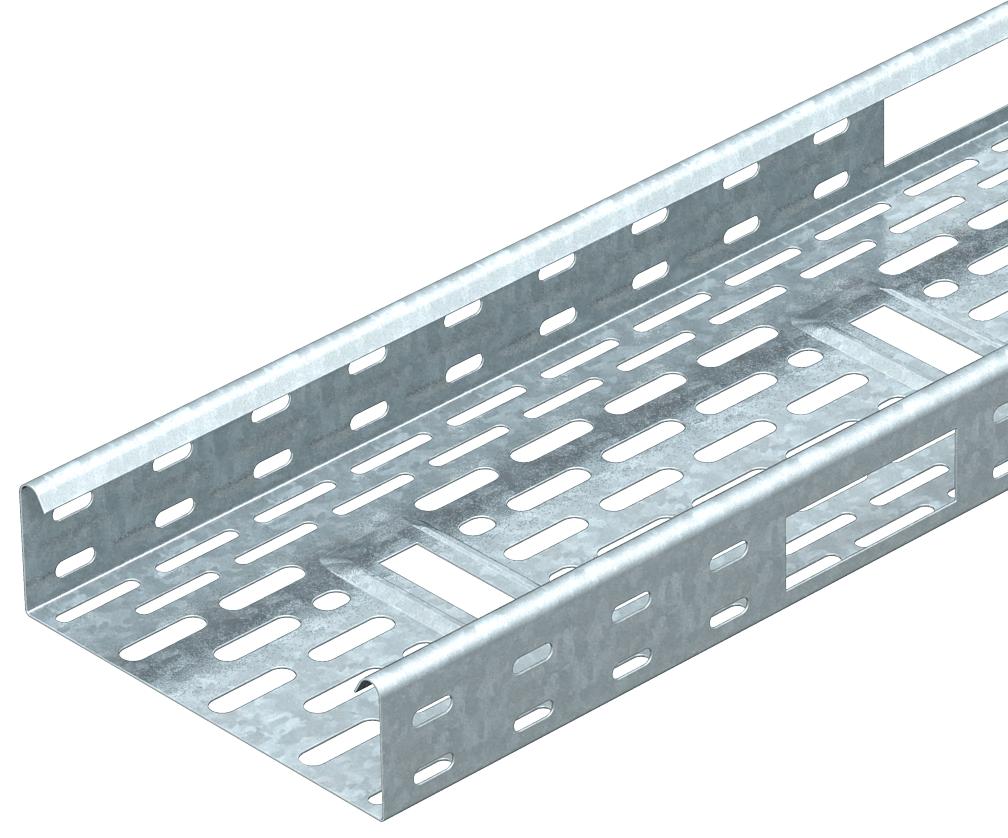

Caminho de cabos em chapa IKS 60 FS

Ref. 6087116 | EAN 4012196168439

Ref. / Tipo	6087116 / IKS 610 FS

Comprimento	3000 mm

Largura	100 mm

Espessura das chapas	1 mm

Funktionsgaranti	não

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Descrição do produto

Descrição do produto

IKS 60 = Sistema de instalação de caminhos de cabos em chapa com uma altura lateral de 60 mm.
Atenuação da blindagem magnética sem tampa 20 dB, com tampa 50 dB.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Altura	2 in
Altura	60 mm
Aplicação sistema de pulverizadores	sim
Com tampa	não
Comprimento	10 ft
Comprimento	3000 mm
Cor	zinco

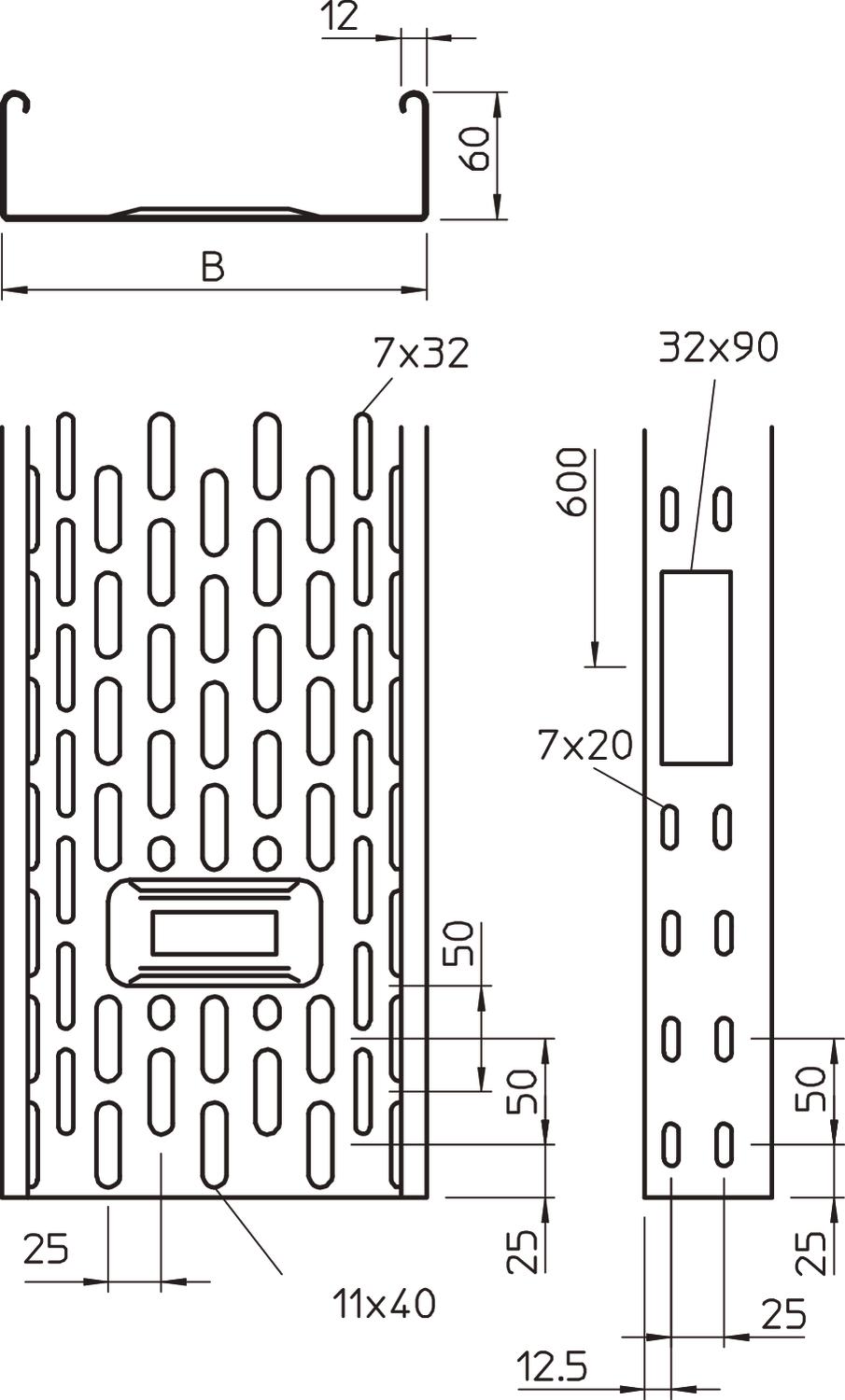

Dimensão	60x100x3000
Dimensão	60 x 100
Distância de apoio de 1,0 m	0,9 kN/m
Distância de apoio de 1,5m	0,9 kN/m
Distância de apoio de 2,0m	0,7 kN/m
Distância de apoio de 2,5m	0,45 kN/m
Espessura das chapas	0,04 in
Espessura das chapas	1 mm

Funktionsgaranti	não
Instalação no pavimento	sim
Largura	100 mm
Largura	4 in
Material	Aço
Medida B	100 mm
Pegada de CO₂ (GWP) do berço ao portão	4,4545 kg CO₂e / 1 Metro
Perfuração lateral	sim
Representação de orifícios NATO	não
Secção transversal útil	5800 mm²
Secção transversal útil	58 cm²
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado
Tipo de ensaio de carga de acordo com IEC 61537	Tipo II
Versão conector	sem conector
Versão para grandes cargas	não

Dados técnicos

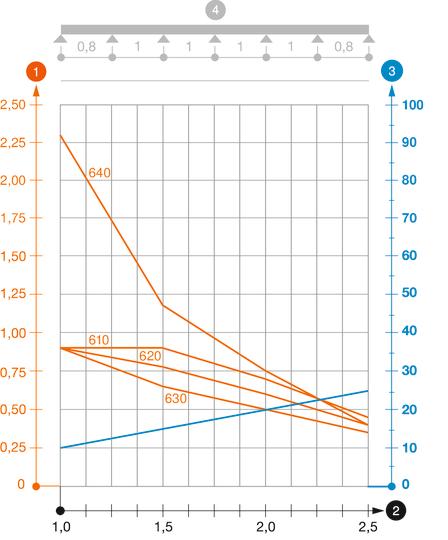

Diagrama de cargas do caminho de cabos do tipo LKS 60

Carga permitida do caminho de cabos em chapa/caminho de cabos em kN/m, sem carga humana
Distância entre apoios em m
Flexão da travessa em mm com a kN/m permitida
Esquema de carga no procedimento do teste
Curva de carga com largura do caminho de cabos em chapa/caminho de cabos em mm
Curva de flexão da travessa conforme distância entre apoios

Todos os tipos

Todos os tipos

Tipo	Comprimento	Largura	Espessura das chapas	Funktionsgaranti	Material	Superfície	Ref.	Quantidade	Qte. minima fornec.
IKS 610 FS	3000 mm	100 mm	1 mm	não	Aço	galvanizado pelo método Sendzimir	6087116	m	3 m

Acessórios

Acessórios do sistema

Produtos	Tipo	Ref.	Quantidade	Qte. minima fornec.

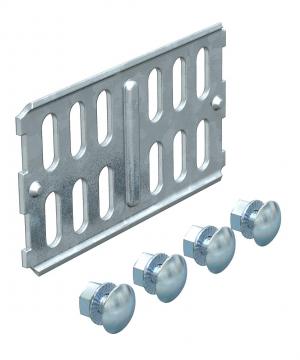

União reta FT	RLVK 60 FT	6067603	Unidade	10 Unidade

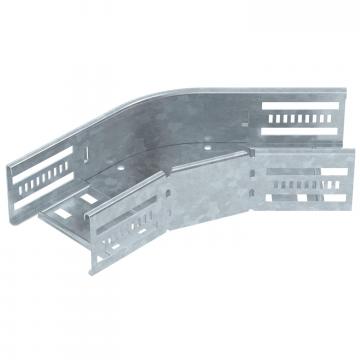

Ângulo 45º 60 FT	RB 45 610 FT	6036130	Unidade	1 Unidade

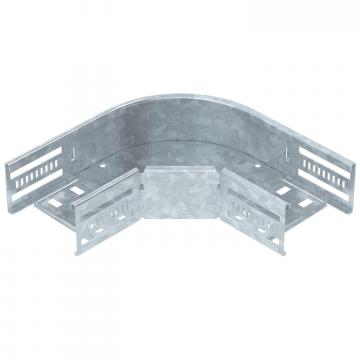

Ângulo 90º 60 FT	RB 90 610 FT	6036590	Unidade	1 Unidade
Ângulo ajustável 60 FT	RB W 610 FT	6037120	Unidade	1 Unidade

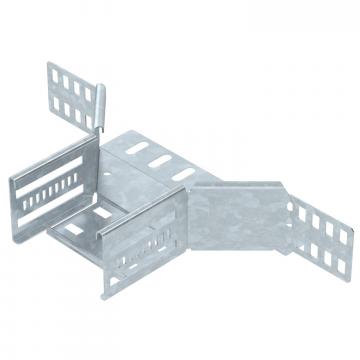

Derivação simples 60 FT	RAA 610 FT	6042211	Unidade	1 Unidade

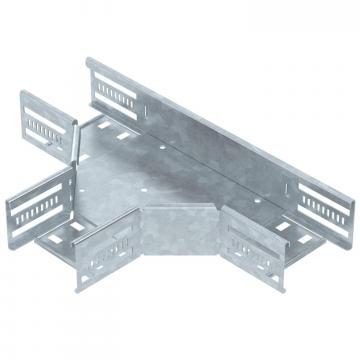

Derivação em T 60 FT	RT 610 FT	6038130	Unidade	1 Unidade

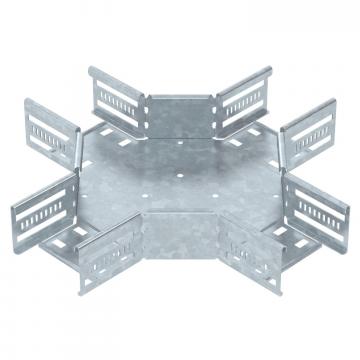

Cruzeta 60 FT	RK 610 FT	7027411	Unidade	1 Unidade
Tampa com ferrolho DD	DRL 100 DD	6052703	m	3 m
Separador 60 DD	TSG 60 DD	6062327	m	3 m

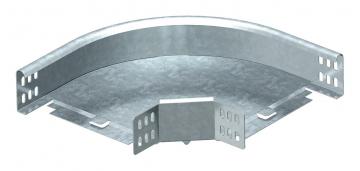

Ângulo 90° 60 FS	RB 90 610 FS	6043216	Unidade	1 Unidade
