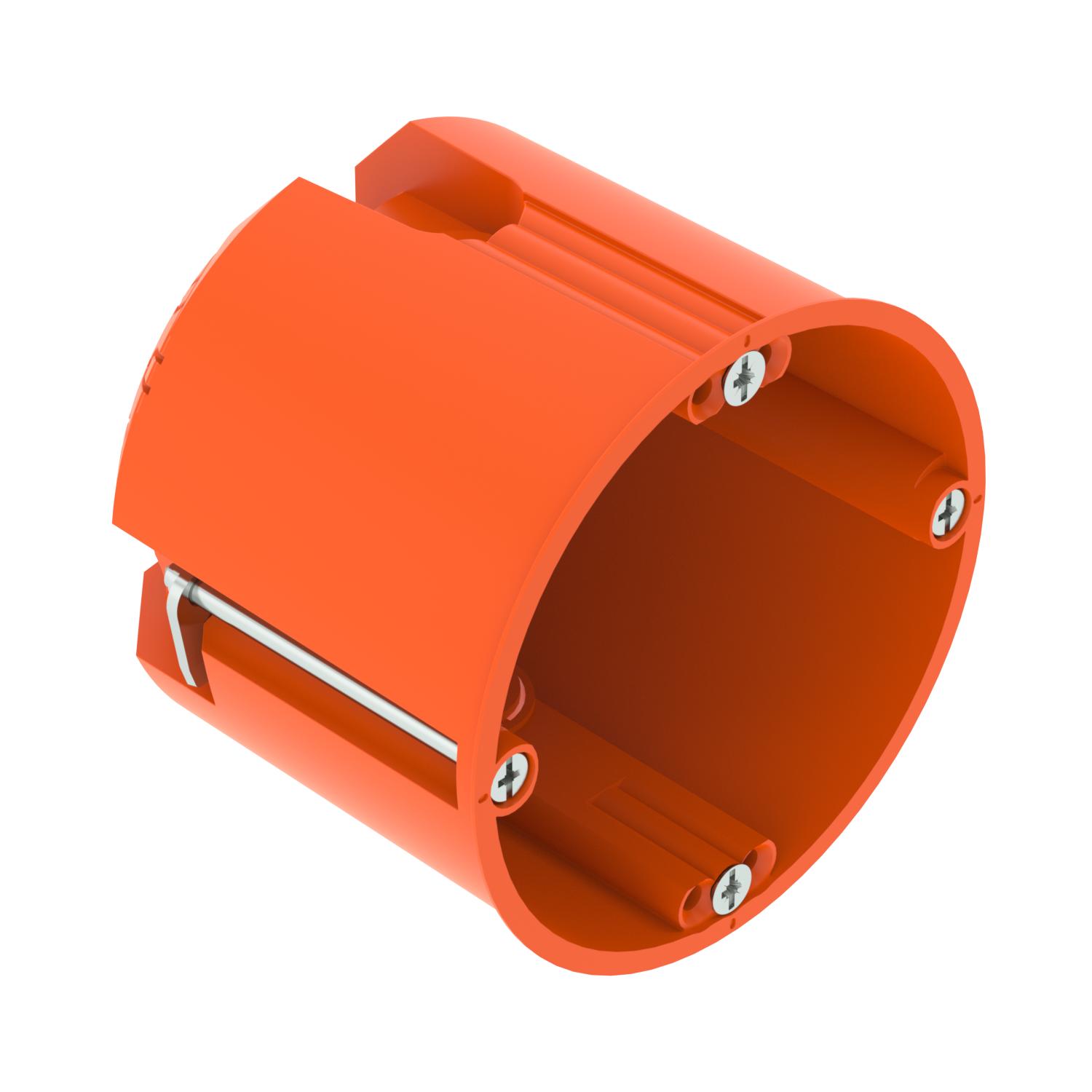

Caixa de aparelhagem para paredes ocas HW 61
Ref. 2003804 | EAN 4012196687084
- Descrição do produto
-
Descrição do produtoCaixa de aparelhagem para utilização em paredes ocas com uma profundidade de instalação de pelo menos 61 mm e uma espessura de placa de 5 - 40 mm.
• 2 x 3 cúpulas de parafusos
• Parafusos de fixação, cabeça combinada
• 2 entradas de tubos combinadas até Ø 20 e 25 mm
• 4 entradas para cabos NYM 3 x 1,5 mm
• 2 entradas para cabos NYM 3 x 2,5 mm² ou 5 x 1,5 mm²
• 2 entradas para cabos NYM 5 x 2,5 mm² ou 7 x 1,5 mm²
• Ligação com outras caixas de aparelhagem através das uniões de ligação tipo ZH 11-V
Acessórios de fornecimento: 10 x uniões de ligação tipo ZH 11-V
Testada de acordo com DIN EN 60670-1, DIN EN 60670-22 e DIN 49073-1.
-
- Dados técnicos
-
Dados técnicos

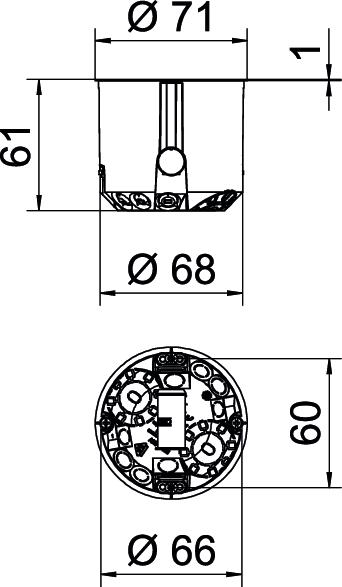

Adequado para espessura máx. da placa 40 mm Adequado para espessura mín. da placa 5 mm Altura 61 mm Apoios Uniões de ligação Com parafusos sim Cor cor de laranja Diâmetro 68 mm Diâmetro do corte 68 mm Dimensão Ø68mm, H61mm Entradas de cabos 3 x 1,5 mm² 4 Entradas de cabos 3 x 2,5 mm² / 5 x 1,5 mm² 2 Entradas de cabos 5 x 2,5 mm² / 7 x 1,5 mm² 2 Entradas de cabos para baixas tensões 2 Fixação da tampa Parafusos Fixação dos aparelhos Parafusos Forma redondo Grau de proteção IP30 Hermético não Livre de halogéneos sim Material Polipropileno Número de elementos 1 Número de entradas 10 para diâmetro de tubo 20/25 mm Pegada de CO₂ (GWP) do berço ao portão 0,1038 kg CO₂e / 1 Peça resistência ao fio incandescente conforme a VDE 0471/IEC 60695-2-11, temperatura de ensaio 850°C Resistente sim Secção transversal nominal máx. 2,5 mm² Secção transversal nominal mín. 1,5 mm² Tampa sem Tensão nominal 400 V Tipo de entrada_ Cabos NYM, cabos de dados e tubos corrugados Tipo de versão da caixa Aberturas destacáveis - Todos os tipos
- Downloads
-
Declaração de conformidade UE HG 61 / 2003804 , 0.16MB , pdfREACH Declaração de conformidade HG 61 / 2003804 , 0.12MB , pdfRoHS Declaração de conformidade HG 61 / 2003804 , 0.12MB , pdfMarca de aprovação Marca de aprovação VDE HG 61 , 0.34MB , pdfInstruções de montagem Instruções de montagem caixas para paredes ocas HW , 8.26MB , pdf
