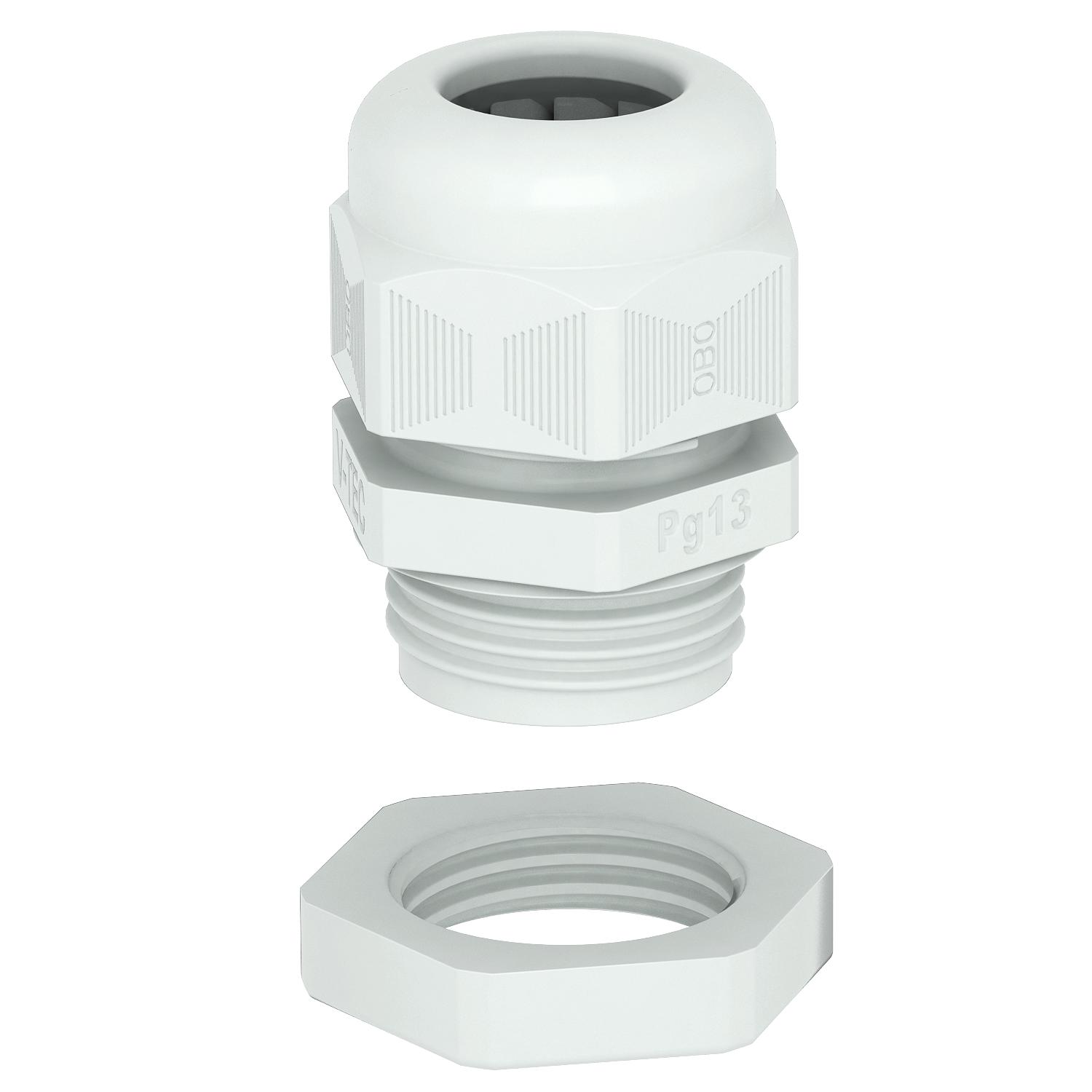

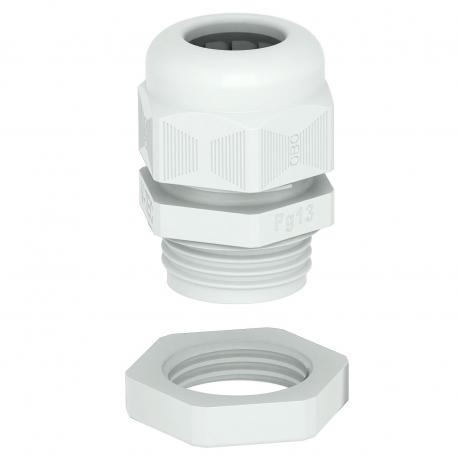

Bucim, rosca PG, conjunto com porca, cinzento claro
Ref. 2024673 | EAN 4012195861126
- Descrição do produto
-
Descrição do produtoBucim com rosca de ligação PG em design de porca de capa, para caixas de derivação, caixas, caixas de distribuição no sector privado e industrial. Com alívio de tensão e rebordo de vedação integrado testados de acordo com a DIN EN 62444. Classe de proteção IP68. Aplicável de -20 °C a +65 °C. Inclui contraporca.
Coluna da tabela D1: capacidade de vedação conforme a VDE 0619, onde não é necessário um alívio de tensão adicional
Coluna da tabela D2: capacidade de vedação incluindo alívio de tensão e descarga de compressão conforme a VDE 0619
-
- Dados técnicos
-
Dados técnicos

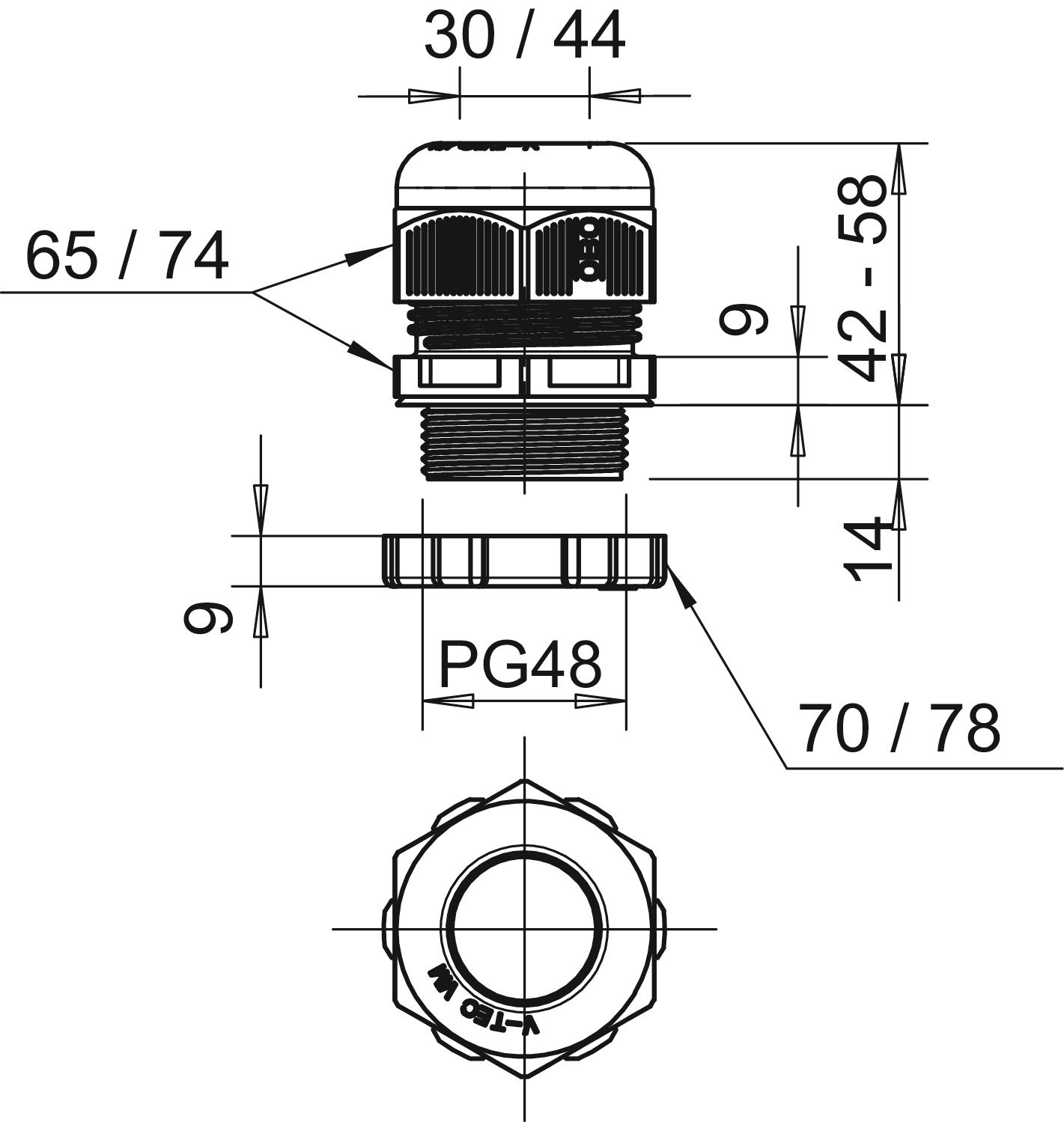

Área de vedação D mín. 30 mm Bucim para cabos planos não Bucim separável não Capacidade de vedação D máx. 44 mm Com porca sim Comprimento da rosca 14 mm Cor cinzento claro; RAL 7035 Dimensão PG48 Gama de temperaturas de aplicação máx. 65 °C Gama de temperaturas de aplicação mín. -20 °C Grau de proteção IP68 Largura da chave 1 65 mm Largura da chave 2 70 mm Livre de halogéneos sim Material Poliamida Medida E1 (mm) 74 mm Medida E2 78 mm Medida L máx. 58 mm Medida L mín. 42 mm Medida L1 14 mm Medida L2 9 mm Medida L3 8 mm para zona Ex com gás sem para zona Ex com poeira sem Para zonas potencialmente explosivas sem Passa cabos múltiplo não Passo de rosca 1,5 mm Possibilidade de alívio de tensão sim Potegido contra explosões não Proteção contra flexão não Reforçado a fibra de vidro não Resistente não Rosca Pg 48 Sextavado Largura entre cantos 74 mm Tamanho nominal da rosca 48 Tipo de rosca PG Tipo de vedação Anel de vedação Versão reta - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica V-TEC PG48+ LGR / 2024673 , 0.25MB , pdfDeclaração de conformidade UE V-TEC PG48+ LGR / 2024673 , 0.06MB , pdfREACH Declaração de conformidade V-TEC PG48+ LGR / 2024673 , 0.12MB , pdfRoHS Declaração de conformidade V-TEC PG48+ LGR / 2024673 , 0.12MB , pdf
