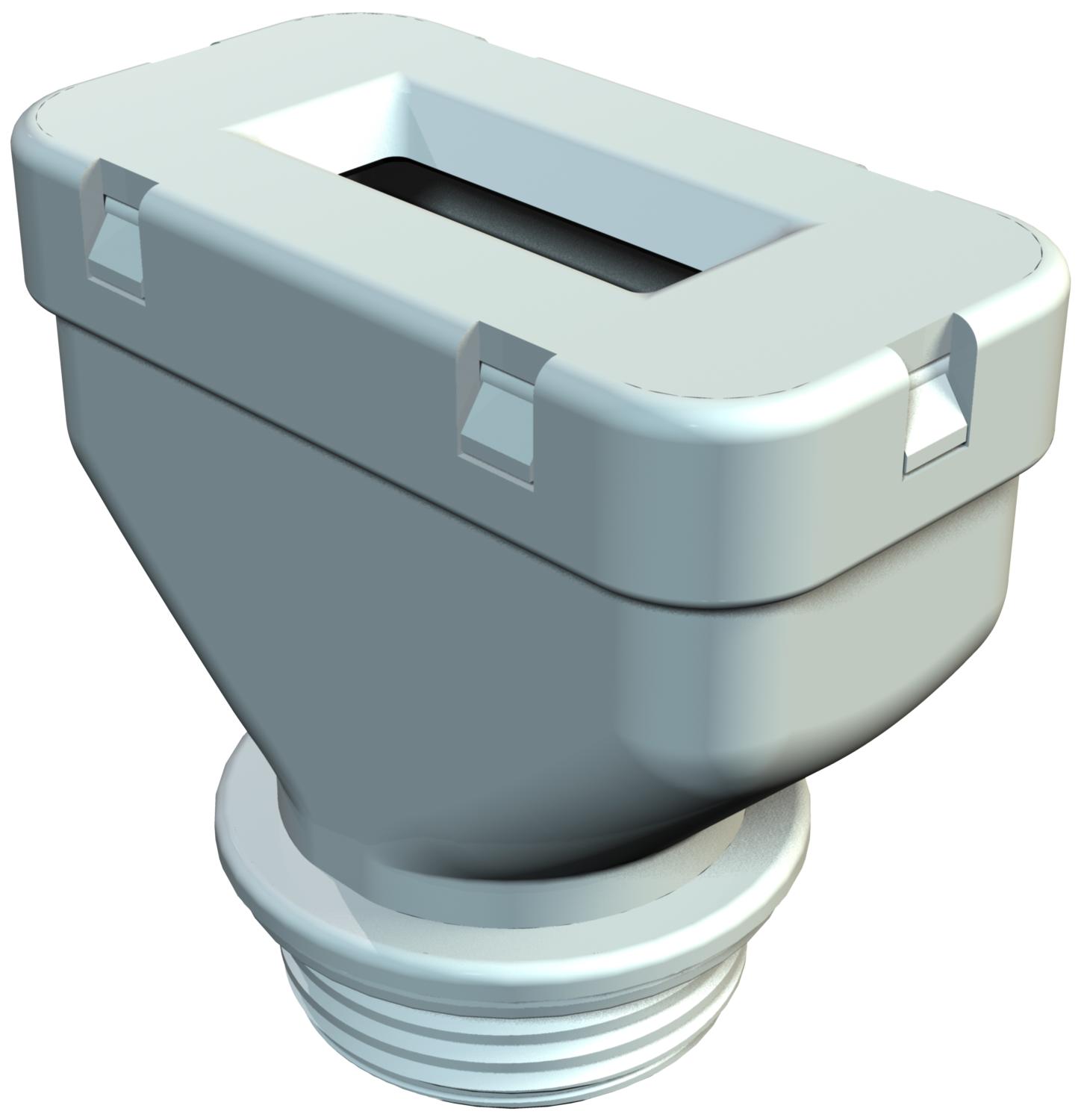

Bucim para cabos planos, rosca PG, versão angular, cinzento

Ref. / Tipo

Cabo plano/largura mín.

Cabo plano/largura máx.

Cabo plano/espessura mín.

Cabo plano/espessura máx.

Rosca

Descrição do produto

Descrição do produto

Inserir os cabos planos no bocal retorcido, com rosca PG conforme DIN 40430, grau de proteção IP31, com anel de vedação de suporte 107/F pré-montado.

Dados técnicos

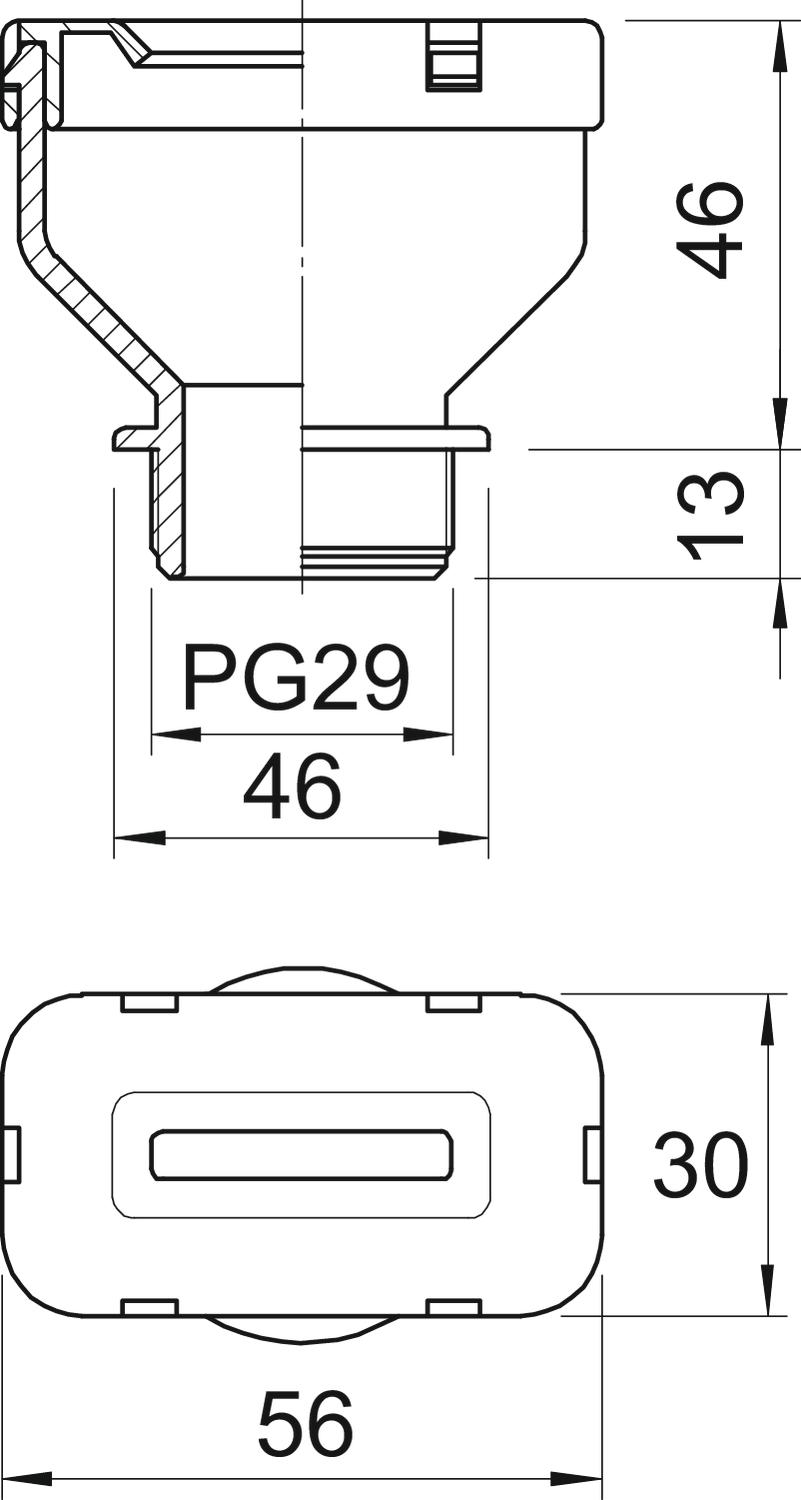

Medida G	PG29 mm
Medida L	59 mm
Medida L1	13 mm
Medida L2	46 mm
Para zonas potencialmente explosivas	sem
Passa cabos múltiplo	não
Possibilidade de alívio de tensão	não
Proteção contra flexão	não
Reforçado a fibra de vidro	não
Resistente	não
Rosca	Pg 29
Tipo de rosca	PG
Tipo de vedação	Anel de vedação

Todos os tipos

Todos os tipos

Tipo	Cabo plano/largura mín.	Cabo plano/largura máx.	Cabo plano/espessura mín.	Cabo plano/espessura máx.	Rosca	Ref.	Quantidade	Qte. minima fornec.
106 FL 29 14 40	37 mm	40 mm	11 mm	14 mm	Pg 29	2012774	Unidade	15 Unidade
106 FL 21 8 33	30 mm	33 mm	6 mm	8 mm	Pg 21	2012782	Unidade	25 Unidade
106 FL 21 9 39	36 mm	39 mm	7 mm	9 mm	Pg 21	2012804	Unidade	25 Unidade
106 FL 21 9 22	19 mm	22 mm	7 mm	9 mm	Pg 21	2012820	Unidade	25 Unidade
106 FL 21 10 29	26 mm	29 mm	8 mm	10 mm	Pg 21	2012839	Unidade	25 Unidade
106 FL 21 12 35	31 mm	35 mm	9 mm	12 mm	Pg 21	2012847	Unidade	25 Unidade
106 FL 21 6 30	27 mm	30 mm	4 mm	6 mm	Pg 21	2012855	Unidade	25 Unidade
106 FL 21 10 31	28,5 mm	31,5 mm	8,5 mm	10,5 mm	Pg 21	2012871	Unidade	25 Unidade
106 FL 21 14 40	37 mm	40 mm	11 mm	14 mm	Pg 21	2012928	Unidade	25 Unidade

Downloads

Ficha técnica 106 FL 29 14 40 / 2012774 , 0.22MB , pdf

Catálogo Connection and routing systems , 40.76MB , pdf

Declaração de conformidade UE 106 FL 29 14 40 / 2012774 , 0.15MB , pdf
