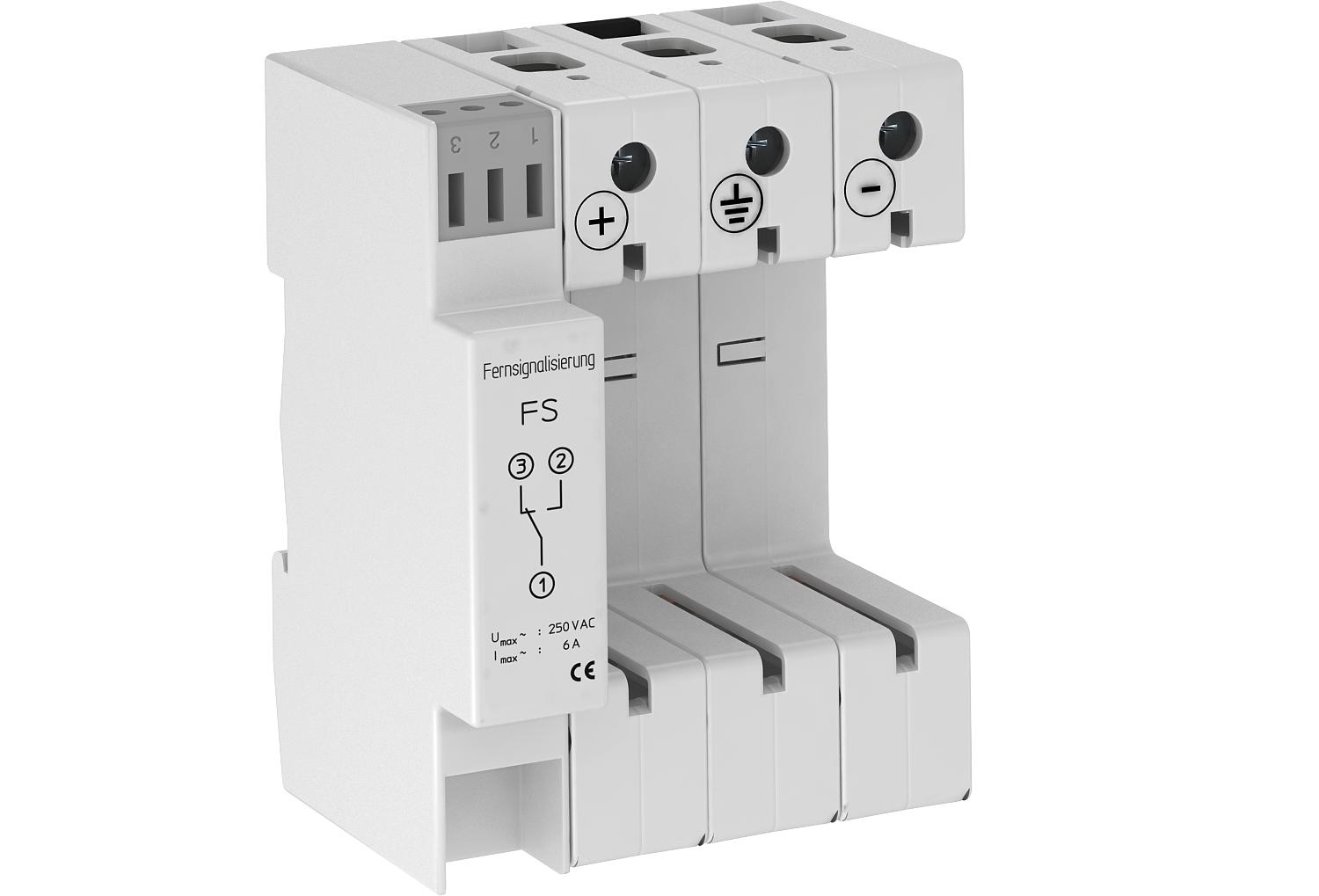

Base FV, 3 polos em circuito em Y com sinalização remota
Ref. 5096646 | EAN 4012195648499
- Descrição do produto
-
Descrição do produtoBase para instalações fotovoltaicas até Uoc=1000V (circuito em Y)
• Adequada a módulos V50 e V25-B+C do descarregador combinado tipo 1+2
• Adequada a módulos V20-C do descarregador de sobretensões tipo 2
• Circuito de proteção contra tensões transversais e longitudinais

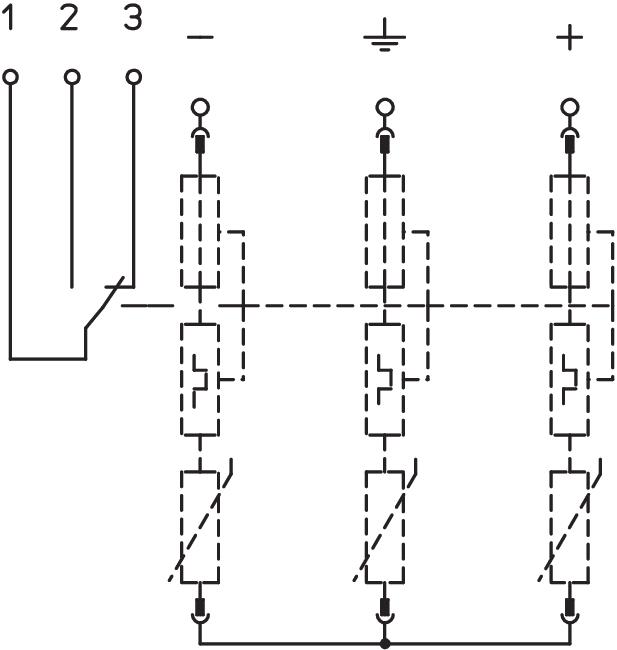

• Circuito em Y
• Baixo nível de proteção CC: < 4,0 kV (Uoc máx = 1000V CC com V20-C/0-440)
• Baixo nível de proteção CC: < 3,0 kV (Uoc máx = 900V CC com V25-B+C/0-385)
• Baixo nível de proteção CC: < 2,6 kV (Uoc máx = 600V CC com V50-B+C/0-280)
FS com sinalização remota para a monitorização de funcionamento
• Ligações identificadas
Aplicação: em instalações fotovoltaicas entre módulos fotovoltaicos e inversor.
-
- Dados técnicos
-
Dados técnicos
Dimensão Y-PH DC Grau de proteção IP20 Secção transversal do condutor rígida (de um fio/vários fios) máx. 35 mm² Secção transversal do condutor rígida (de um fio/vários fios) mín. 2,5 mm² Sinalização à distância sim Temperatura operacional máx. 80 °C Temperatura operacional mín. -40 °C Versão 3 polos Y com FS, para instalações FV Versão do polo 3 - Todos os tipos
