Ângulo ajustável 85 FS 300 | Aço | galvanizado pelo método Sendzimir | zinco

Ângulo ajustável 85 FS

Ref. 6037204 | EAN 4012197340896

Ref. / Tipo

Largura

Material	Aço

Superfície	galvanizado pelo método Sendzimir

Cor	zinco

Descrição do produto

Descrição do produto

Ângulo ajustável para a criação de um ramal horizontal, para caminhos de cabos em chapa de encaixe e de aparafusar, altura lateral de 85 mm. Ângulo ajustável de 0 - 90°. Montagem sem parafusos com grampos duplos ou ligação roscada com parafusos de cabeça boleada FRS e porcas combinadas M6. Aplicável em áreas interiores. O material de fixação terá que ser encomendado em separado.

Dados técnicos

Dados técnicos

Aço inoxidável, decapado	não
Alteração da direção	horizontal
Altura	85 mm
Com tampa	não
Cor	zinco
Curva (ângulo)	regulável
Dimensão	85x300
Espessura da base	1,25 mm
Espessura da travessa	1,25 mm
Espessura das chapas	1,25 mm
Funktionsgaranti	não
Gama de temperaturas de aplicação máx.	120 °C
Gama de temperaturas de aplicação mín.	-20 °C
Instalação no pavimento	sim

Largura	300 mm
Material	Aço
Medida B	300 mm

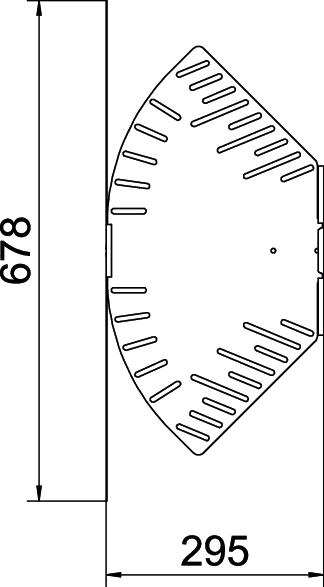

Medida L	678 mm
Medida R	50 mm
Modelo	Arco articulado_completo
Número recomendado de parafusos	18 St.
Perfuração lateral	sim
Representação de orifícios NATO	não
Superfície	galvanizado pelo método Sendzimir
Tipo de conector sistema de caminhos de cabos	aparafusado/fixado
Versão conector	União integrada
Versão para grandes cargas	não

Todos os tipos

Todos os tipos

Tipo	Largura	Material	Superfície	Cor	Ref.	Quantidade	Qte. minima fornec.
RB W 810 FS	100 mm	Aço	galvanizado pelo método Sendzimir	zinco	6037200	Unidade	1 Unidade
RB W 820 FS	200 mm	Aço	galvanizado pelo método Sendzimir	zinco	6037202	Unidade	1 Unidade
RB W 830 FS	300 mm	Aço	galvanizado pelo método Sendzimir	zinco	6037204	Unidade	1 Unidade
RB W 840 FS	400 mm	Aço	galvanizado pelo método Sendzimir	zinco	6037206	Unidade	1 Unidade
RB W 850 FS	500 mm	Aço	galvanizado pelo método Sendzimir	zinco	6037208	Unidade	1 Unidade
RB W 860 FS	600 mm	Aço	galvanizado pelo método Sendzimir	zinco	6037210	Unidade	1 Unidade
