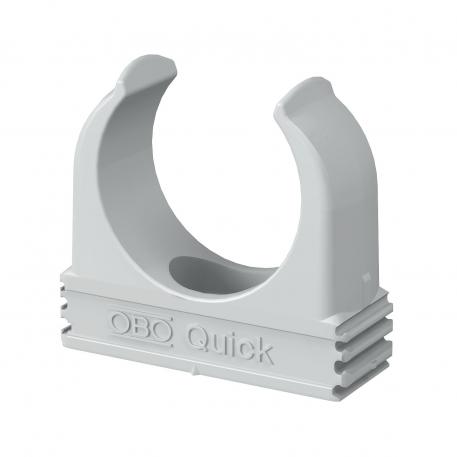

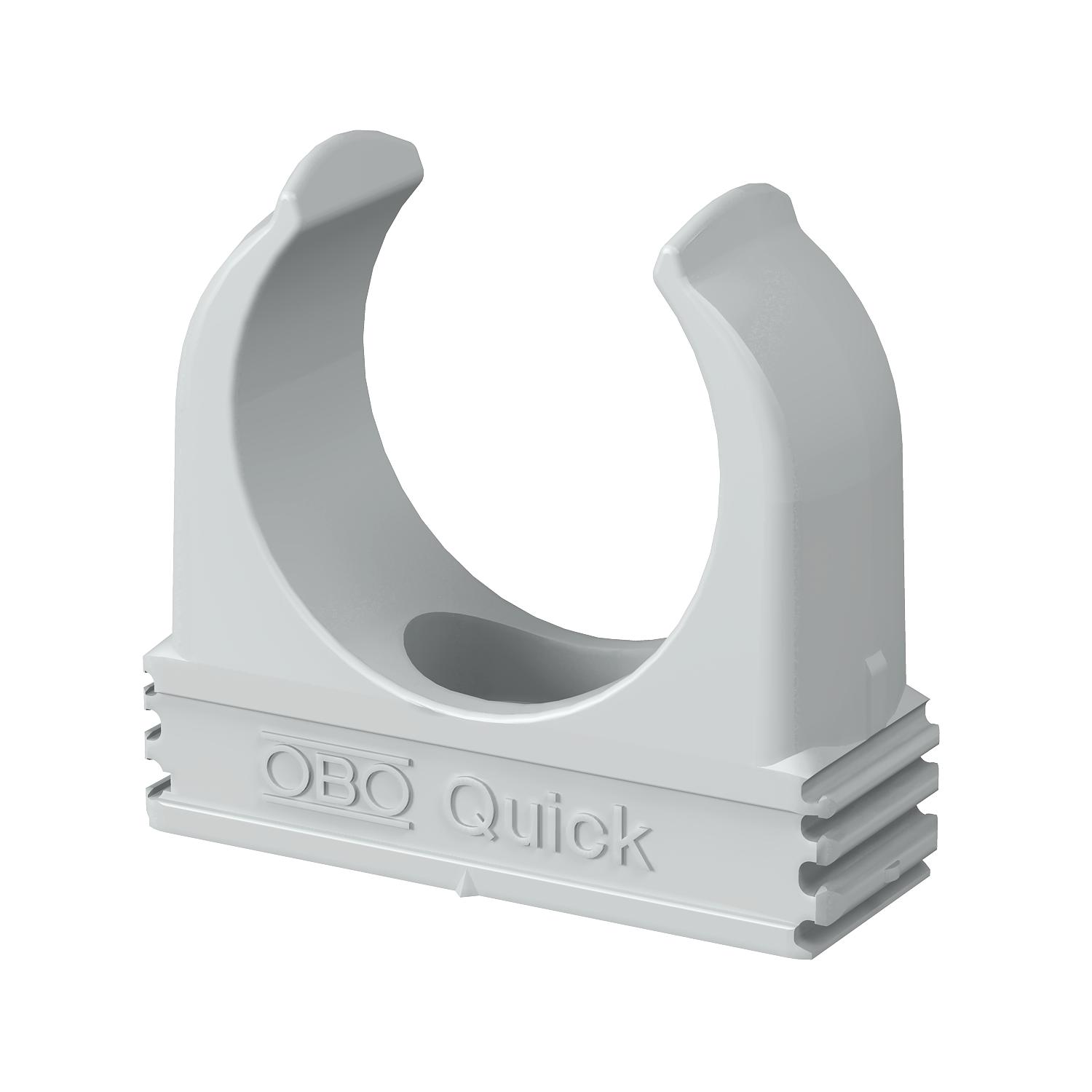

Abraçadeira OBO-Quick, cinzento claro
Ref. 2149040 | EAN 4012195588252
- Descrição do produto
-
Descrição do produtoAbraçadeira à superfície para acomodar condutas de aço métricas, tubos isolantes leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira starQuick ou Multi-Quick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
-
- Dados técnicos
-
Dados técnicos

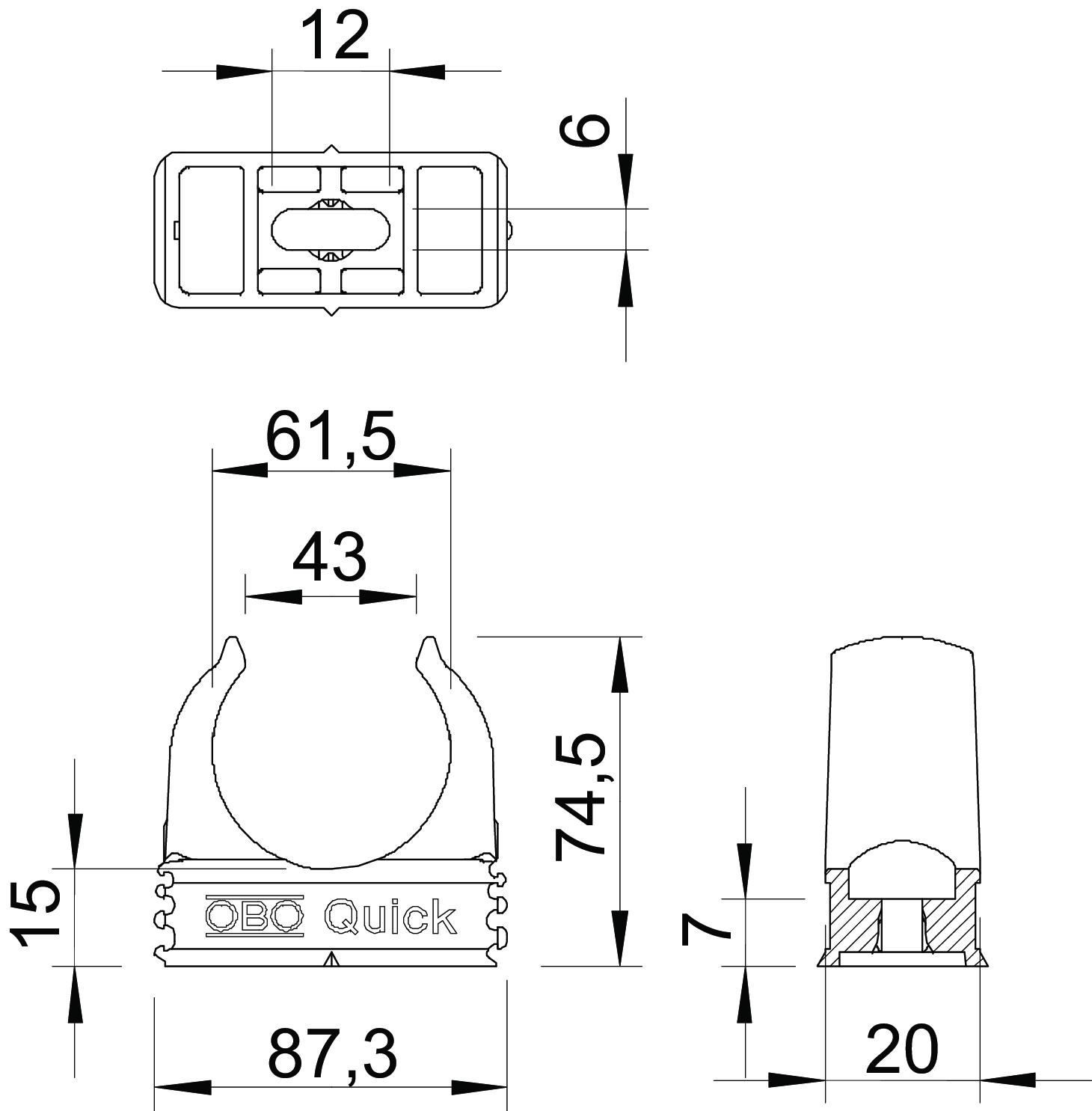

Agrupável sim Carga de rutura 0,23 kN Com depósito não Cor cinzento claro; RAL 7035 Dimensão M63 Fechado não Intervalo de aperto D máx. 63 mm Intervalo de aperto D mín. 63 mm Livre de halogéneos sim Material Polipropileno Medida A 87,3 mm Medida B 20 mm Medida C 43 mm Medida D 61,5 mm Medida E 12 mm Medida F 6 mm Medida h 15 mm Medida H 74,5 mm Número de cabos/tubos 1 Resistência à tração 175 N resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente à radiação UV não Tamanho nominal/Texto M63 Tipo de fixação Orifício roscado - Todos os tipos
