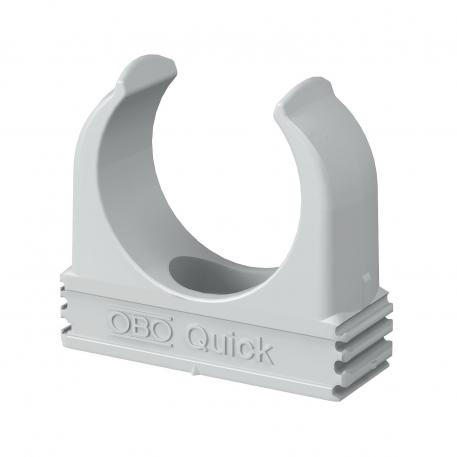

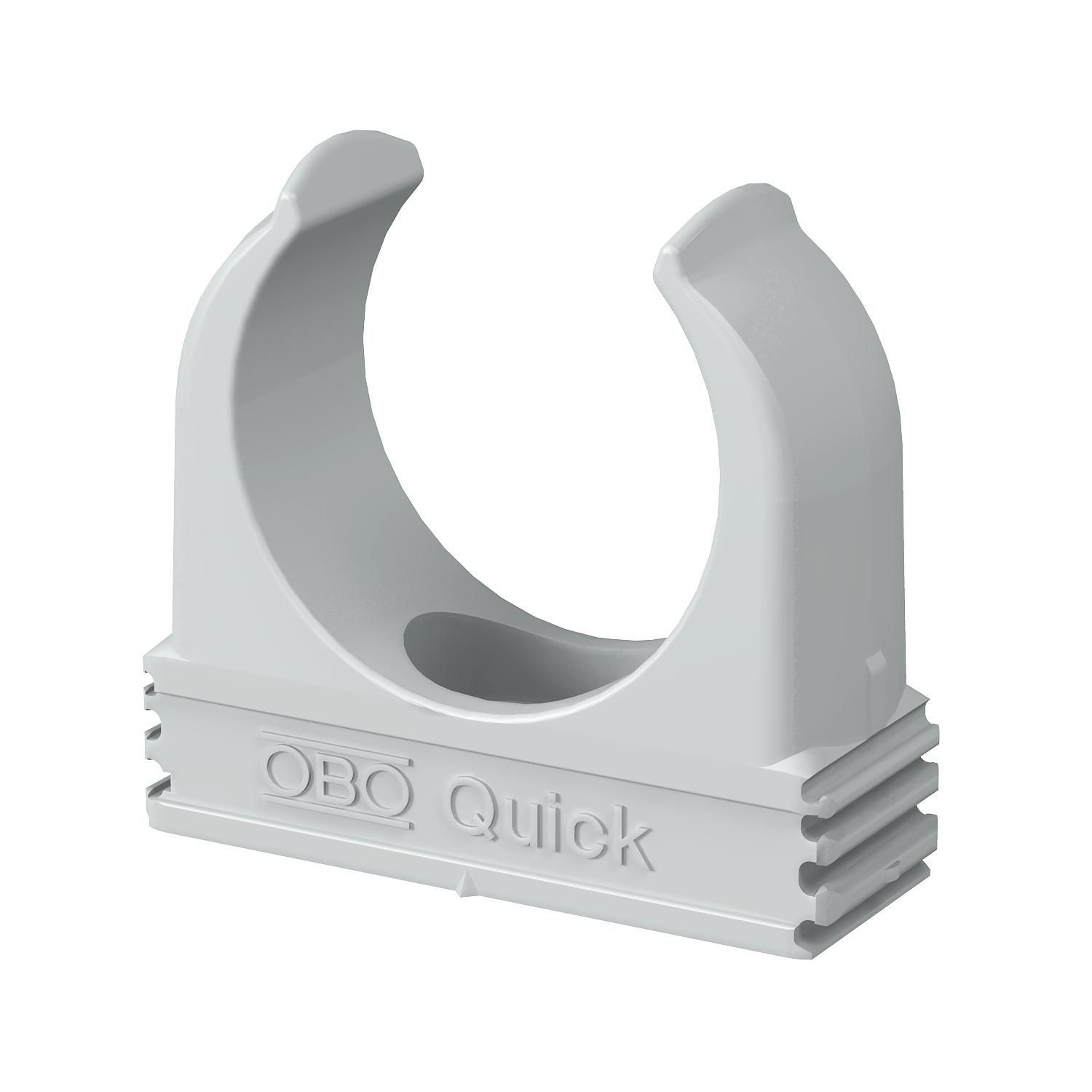

Abraçadeira OBO-Quick, cinzento claro
Ref. 2149034 | EAN 4012195588191
- Descrição do produto
-
Descrição do produtoAbraçadeira à superfície para acomodar condutas de aço métricas, tubos isolantes leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira starQuick ou Multi-Quick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
-
- Dados técnicos
-
Dados técnicos

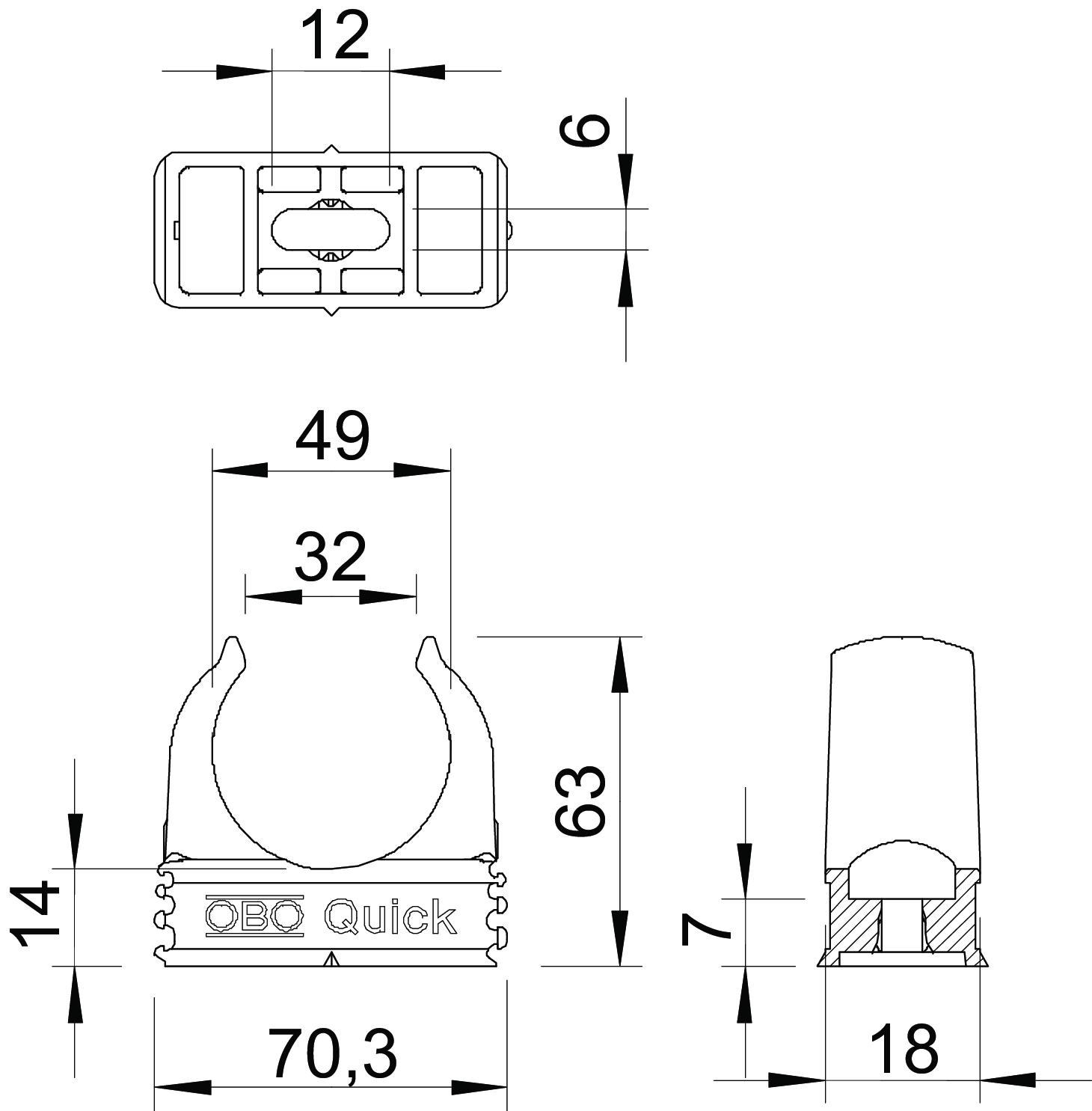

Agrupável sim Carga de rutura 0,17 kN Com depósito não Cor cinzento claro; RAL 7035 Dimensão M50 Fechado não Intervalo de aperto D máx. 50 mm Intervalo de aperto D mín. 50 mm Livre de halogéneos sim Material Polipropileno Medida A 70,3 mm Medida B 18 mm Medida C 32 mm Medida D 49 mm Medida E 12 mm Medida F 6 mm Medida H 63 mm Medida h 14 mm Número de cabos/tubos 1 Resistência à tração 135 N resistência ao fio incandescente conforme a VDE 0471/DIN 695 Parte 2-1, temperatura de ensaio 650 °C Resistente à radiação UV não Tamanho nominal/Texto M50 Tipo de fixação Orifício roscado - Todos os tipos
