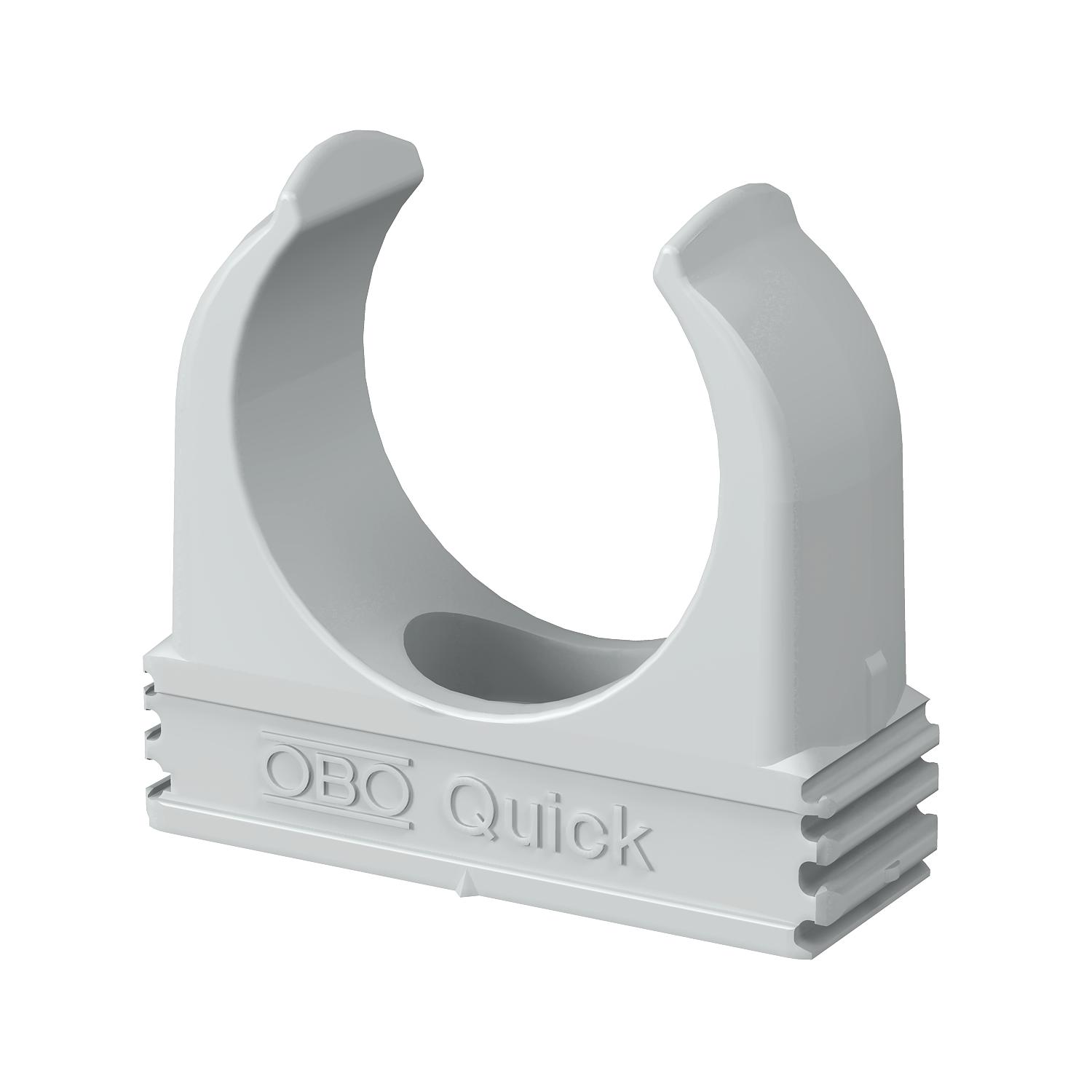

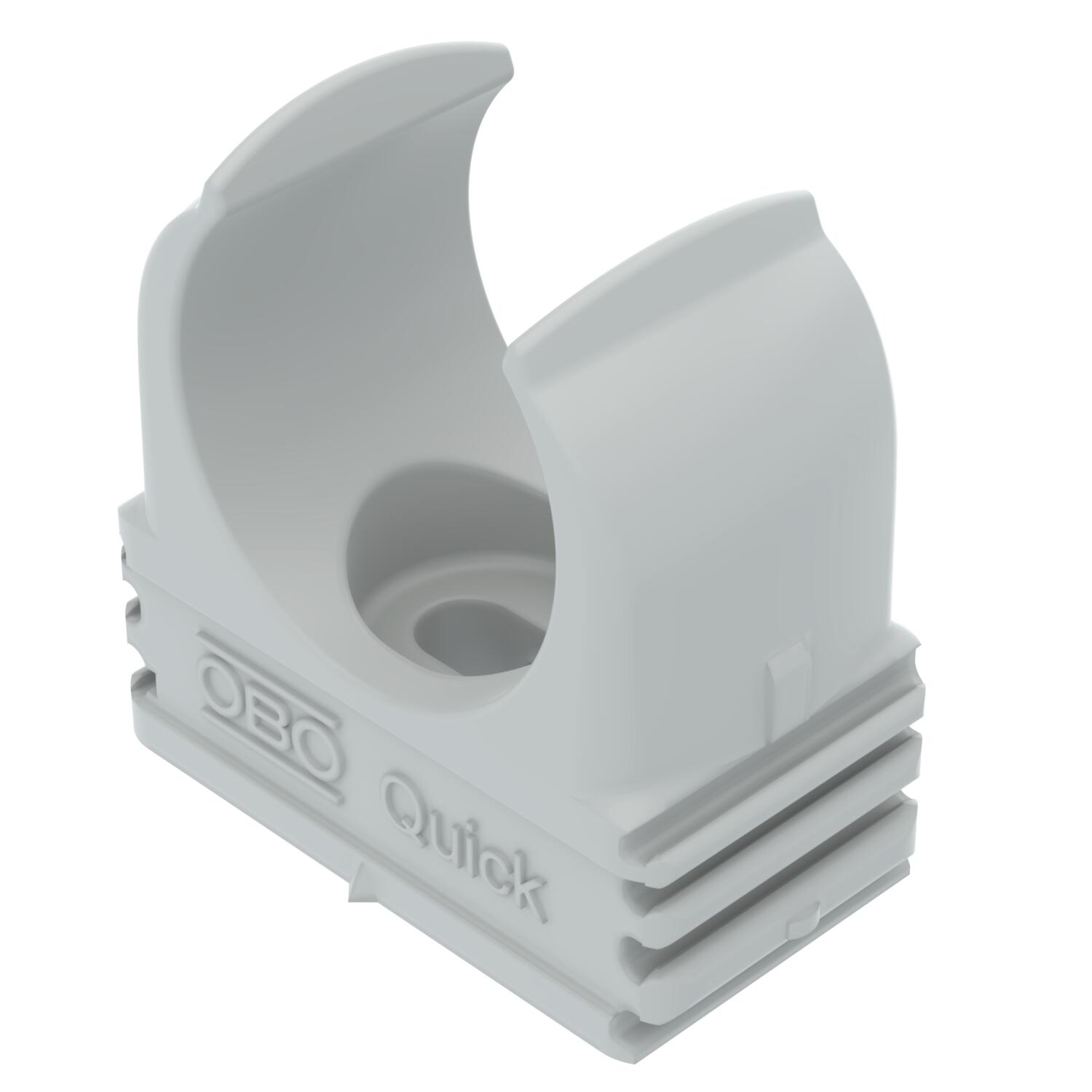

Abraçadeira OBO-Quick, cinzento claro
Ref. 2149010 | EAN 4012195583936
- Descrição do produto
-
Descrição do produtoAbraçadeira à superfície para acomodar condutas de aço métricas, tubos isolantes leves e pesados e tubos de instalação elétrica Quick-Pipe. Opções universais de montagem em paredes e tetos em áreas interiores e áreas exteriores protegidas. Com furo oblongo para o alinhamento lateral durante a instalação com parafuso para madeira ou tapite. Montagem de tubos sem ferramentas. Possibilidade de alinhar também com abraçadeira starQuick ou Multi-Quick da OBO. Tamanho M16 - M32 pode ser aparafusado na rosca M6. Distância de fixação 50 - 60 cm, valores máx. de capacidade de carga F a uma temperatura ambiente de 20 °C, consultar a tabela.
-
- Dados técnicos
-
Dados técnicos

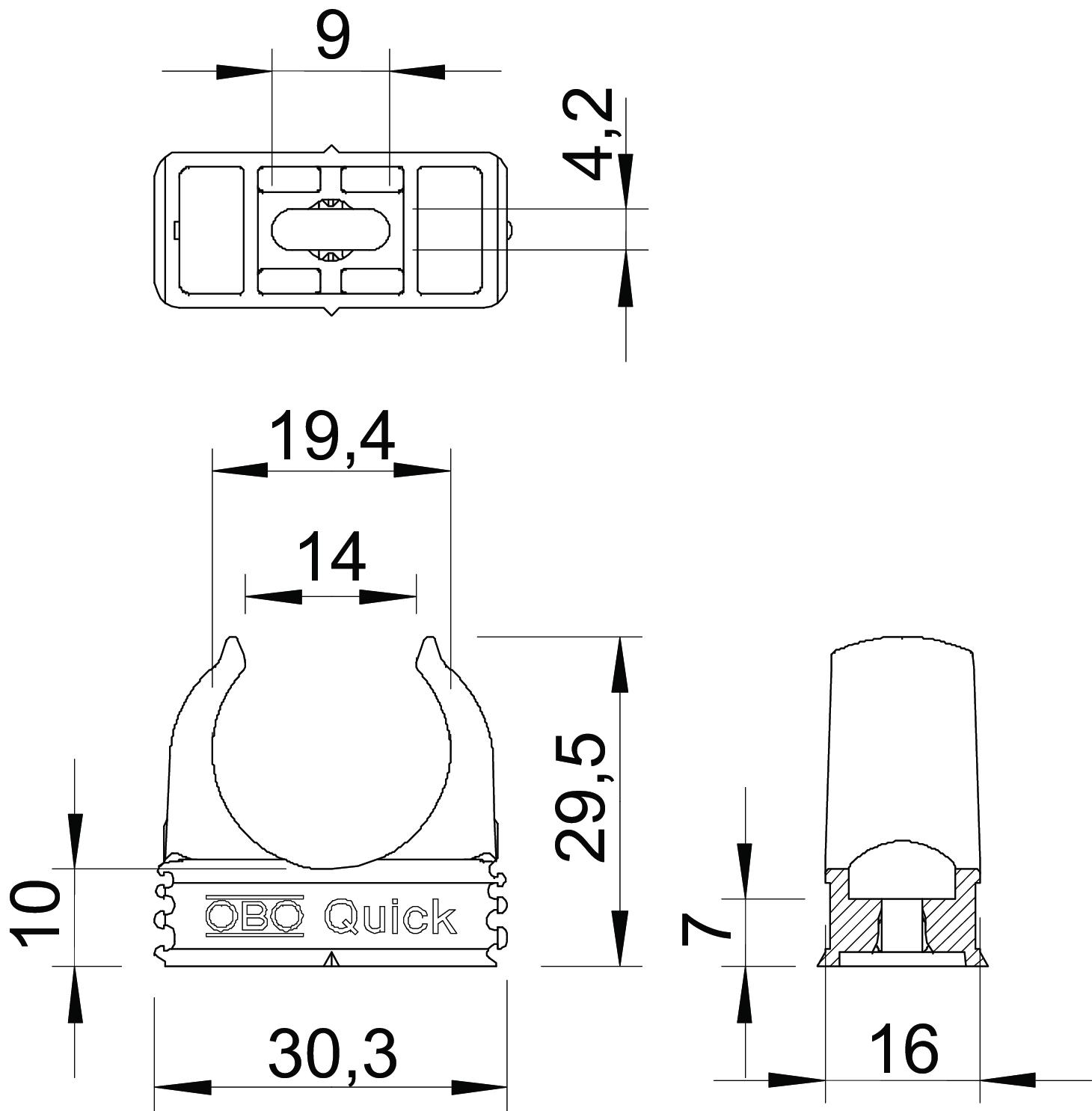

Agrupável sim Carga de rutura 0,09 kN Com depósito não Cor cinzento claro; RAL 7035 Dimensão M20 Fechado não Intervalo de aperto D máx. 20 mm Intervalo de aperto D mín. 20 mm Livre de halogéneos sim Material Polipropileno Medida A 30,3 mm Medida B 16 mm Medida C 14 mm Medida D 19,4 mm Medida E 9 mm Medida F 4,2 mm Medida H 29,5 mm Medida h 10 mm Número de cabos/tubos 1 Resistência à tração 75 N Resistente à radiação UV não Tamanho nominal/Texto M20 Tipo de fixação Orifício roscado - Todos os tipos
