Abraçadeira BBS tipo F simples, placa de pressão metálica, FT
Ref. 1187438 | EAN 4012196853489
- Descrição do produto
-

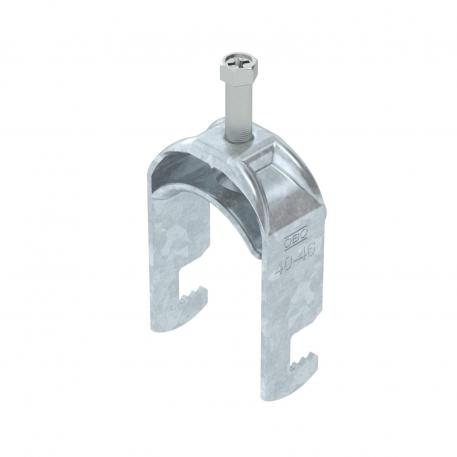

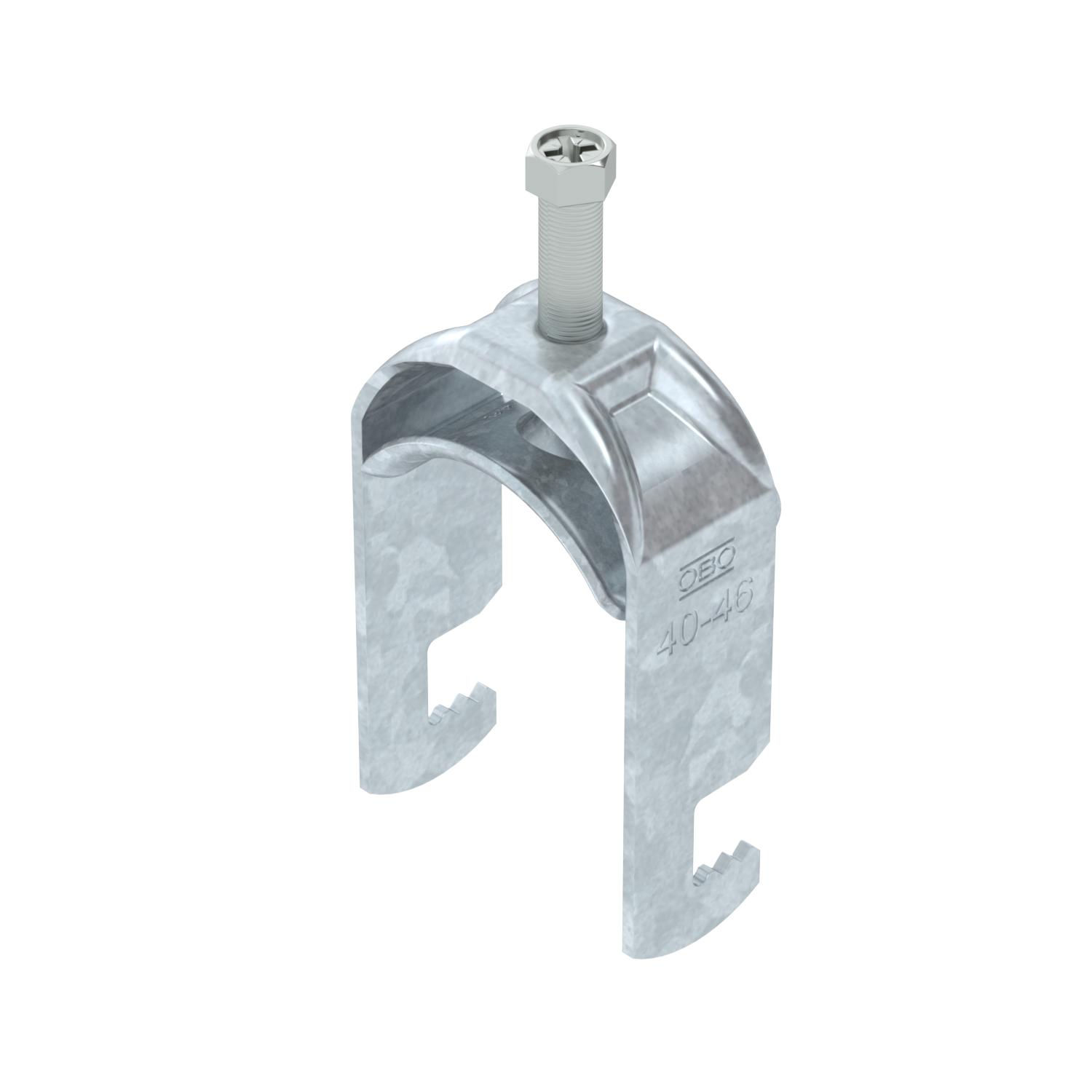

Descrição do produtoAbraçadeira BBS tipo F, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-
Dimensões

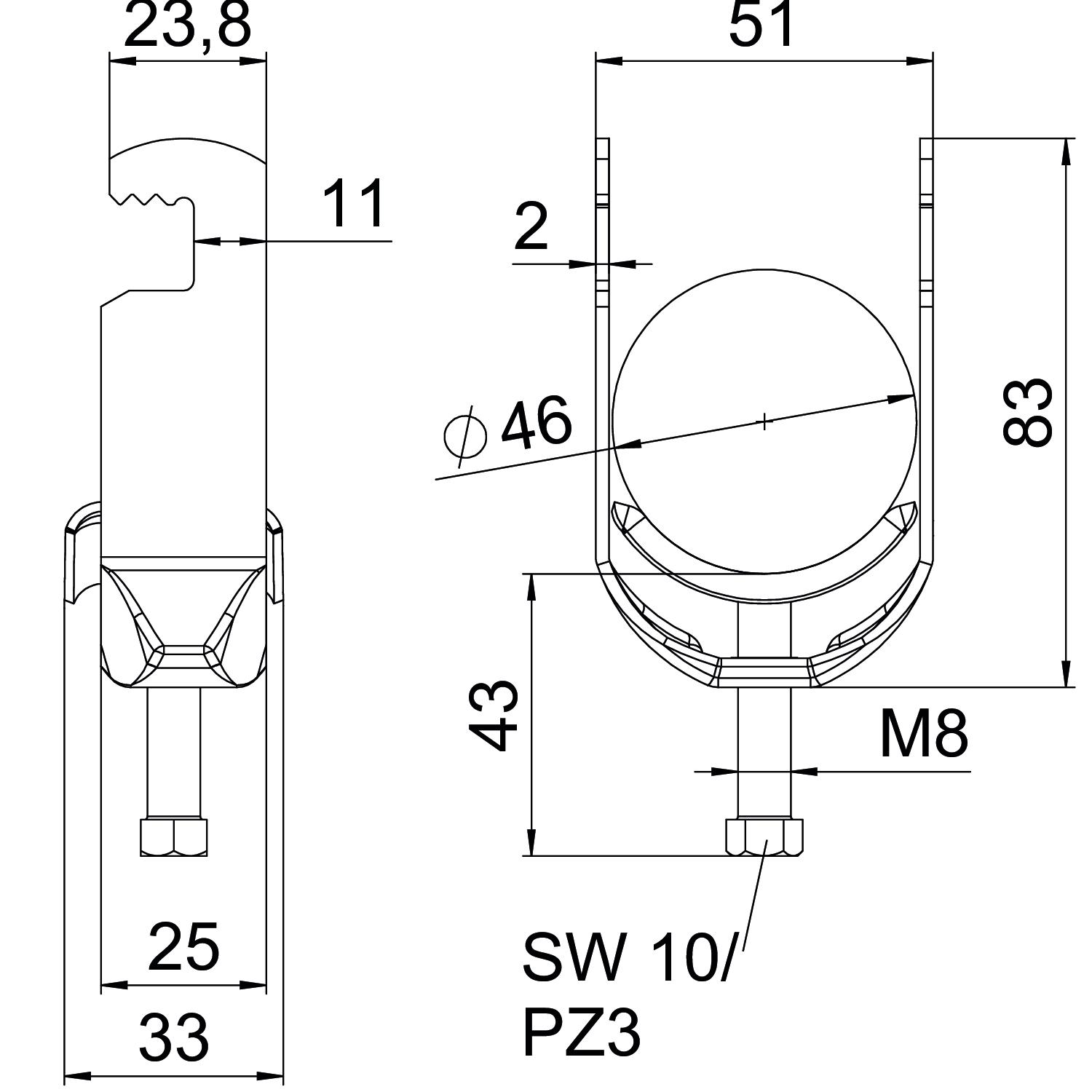

Altura 83 mm Com contraplaca não Com placa metálica sim Comprimento 25 mm Comprimento exterior 33 mm Dimensão 40-46mm Espessura das chapas 2 mm Intervalo de aperto D máx. 46 mm Intervalo de aperto D mín. 40 mm Largura 51 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 5 Nm Medida A 25 mm Medida B 51 mm Medida C 33 mm Medida G (mm) M8 Medida H 83 mm Medida L 43 mm Medida t 2 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 46 mm para diâmetro de tubo mín. 40 mm Rosca M8 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem perfil plano - Todos os tipos
-
Todos os tipos
- Downloads
-
Ficha técnica BS-F1-M-46 FT / 1187438 , 0.20MB , pdfCatálogo Fastening materials , 19.78MB , pdfDeclaração de conformidade do Reino Unido BS-F1-M-46 FT / 1187438 , 0.09MB , pdfInstruções de montagem Clamp clip F foot, metal , 2.98MB , pdf
