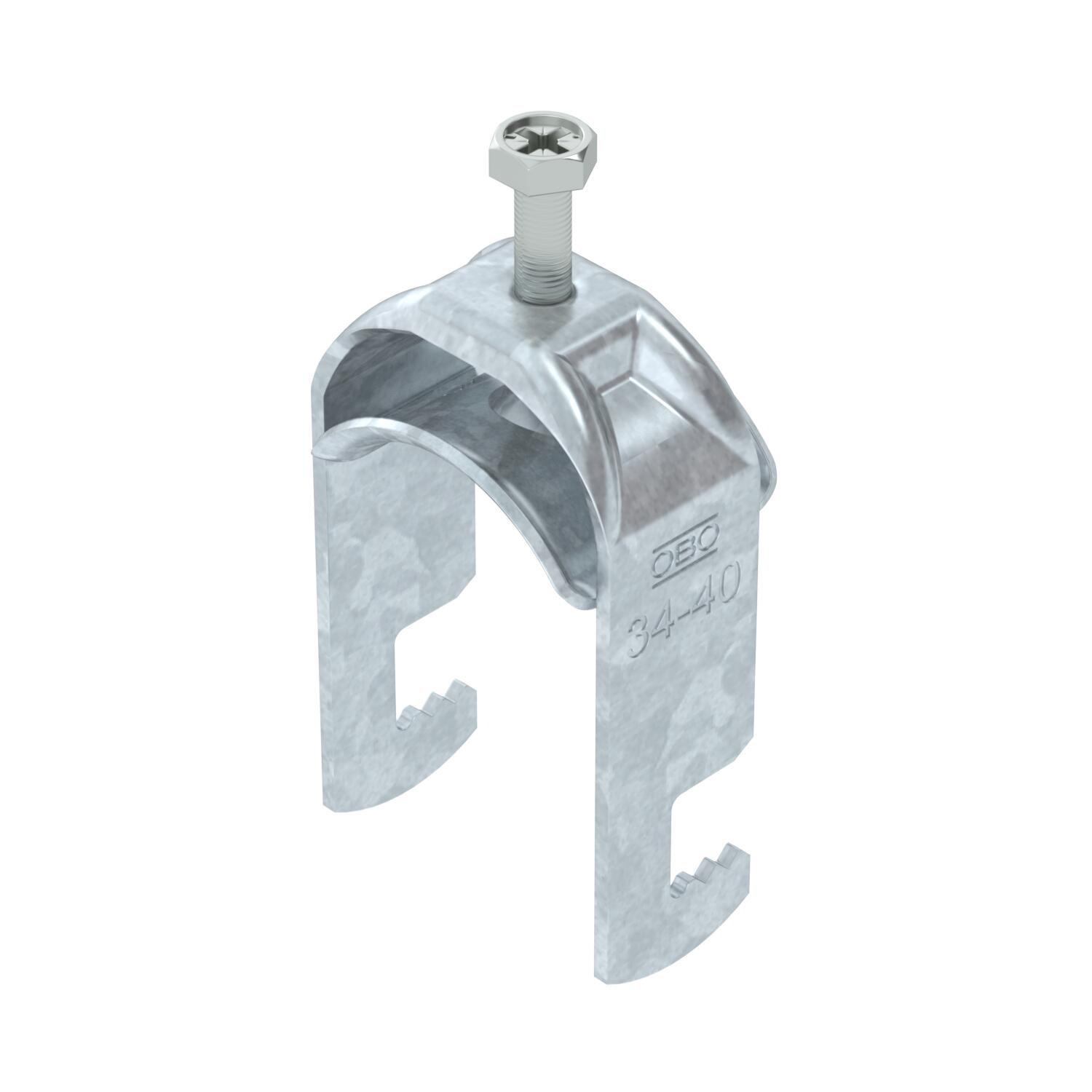

Abraçadeira BBS tipo F simples, placa de pressão metálica, FT
Ref. 1187432 | EAN 4012196853472
- Descrição do produto
-
Descrição do produtoAbraçadeira BBS tipo F, placa de pressão metálica com arestas arredondadas para proteção de cabos. Para montagem vertical e horizontal de 1 cabo individual em ferros planos. Com parafuso simples na placa de pressão, cabeça de parafuso hexagonal universal tam. 10, com fenda e fenda em cruz. Adequado para montagem em áreas interiores e exteriores. Recomenda-se o uso de uma contraplaca.
-
- Dados técnicos
-

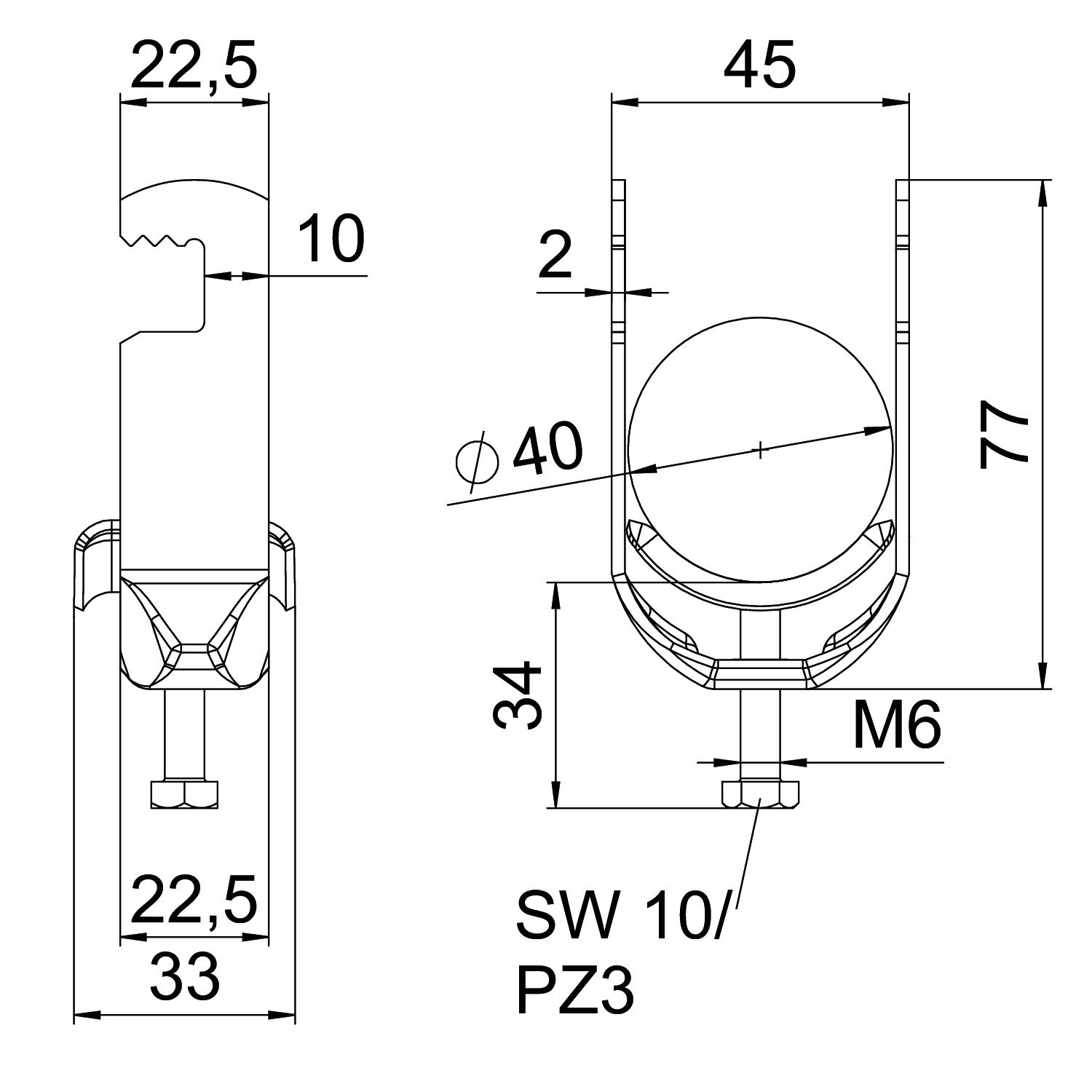

Dimensões
Altura 77 mm Com contraplaca não Com placa metálica sim Comprimento 22,5 mm Comprimento exterior 33 mm Dimensão 34-40mm Espessura das chapas 2 mm Intervalo de aperto D máx. 40 mm Intervalo de aperto D mín. 34 mm Largura 45 mm Largura de rasgo 10 mm Livre de halogéneos sim Material Aço Material adicional Aço Material da cuba Aço Máx. Binário de aperto 3 Nm Medida A 22,5 mm Medida B 45 mm Medida C 33 mm Medida G (mm) M6 Medida H 77 mm Medida L 34 mm Medida t 2 mm Número de cabos/tubos 1 para diâmetro de tubo máx. 40 mm para diâmetro de tubo mín. 34 mm Rosca M6 Superfície Galvanizado por imersão a quente após maquinação Superfície adicional galvanizado a quente por centrifugação Tipo de montagem perfil plano - Todos os tipos
-
Todos os tipos
